L'MW-1 (Mehrzweckwaffe 1, arma multiuso) è un distributore di munizioni tedesco simile al sistema di cluster bombs JP233 britannico. Il sistema era progettato per essere trasportato sul Tornado IDS, sebbene potesse essere trasportato sul Lockheed F-104 Starfighter e sul McDonnell Douglas F-4 Phantom II.
STORIA
L'acquisto dell'MW-1 per la Bundeswehr fu deciso nel 1984 dopo oltre 15 anni di sviluppo.
L'operatività nell'aeronautica tedesca iniziò nel 1985. Il produttore era la società Rockettechnik GmbH di Unterhaching (oggi PARSYS GmbH): era una filiale della Diehl e della Messerschmitt-Bölkow-Blohm (MBB). Dei 2.554 MW-1 inizialmente previsti, solo circa 850 unità vennero acquistate al prezzo di 2,315 miliardi di marchi tedeschi.
Oltre alla Germania, solo l’Italia poteva utilizzare l’MW-1 sui velivoli Tornado IDS, poiché ciò richiedeva una preparazione tecnica speciale. Inizialmente furono ordinate 100 unità per l’A.M.I., almeno 30 delle quali in configurazione “mine”.
Un ulteriore sviluppo dell'MW-1 è il Bombkappe 90, un tipo di "bomba planante" in grado di sganciare le sue bombe a grappolo a grandi distanze. La capsula bomba 90 è stata utilizzata nell'aeronautica militare svedese. In Germania, la capsula bomba 90 è stata prodotta dalla DaimlerChrysler Aerospace con il nome DWS-39.
Il suo utilizzo sull'Eurofighter Typhoon è stato testato e l'arma era stata classificata come operativa.
Descrizione

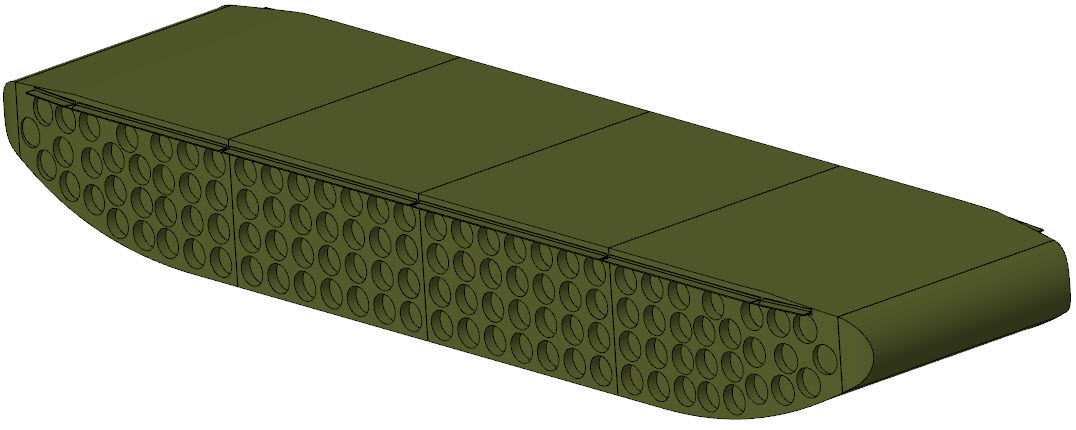

L'MW-1 è un sistema di tre o quattro contenitori di submunizioni HZG-1/2 con varie piccole bombe e mine. L'MW-1 veniva utilizzato nel volo a bassa quota (altitudine minima 30 m). La sub-munizione era espulsa ad un intervallo di 0,6 secondi. Si sviluppava quindi su di un'area lunga 800 metri e larga 180 m.
Distributore di submunizioni
I contenitori di scarico erano costituiti da una parte anteriore e posteriore arrotondata e da una o due parti centrali. Un fissaggio avveniva sotto la fusoliera del Tornado IDS sui due piloni posti sotto la fusoliera. I contenitori avevano fino a 112 tubi di scarico disposti sui lati. A seconda delle munizioni da sparare, il peso dell'intero sistema arrivava fino a 4,7 tonnellate. Gli addestratori di caricamento senza munizioni sono stati prodotti per esercizi di montaggio e smantellamento. Non è stato sviluppato alcun dispositivo di addestramento con capacità di volo.
Il contenitore è stato progettato in modo tale che vari tipi di submunizioni potessero essere sparati pirotecnicamente dai tubi di espulsione.
Era possibile il seguente caricamento dell'MW-1:
KB 44 (bomba piccola 44; 42 per tubo): bomba con effetti di frammentazione e carica sagomata: da utilizzare contro bersagli non corazzati e leggermente corazzati come veicoli e aerei parcheggiati ecc. Peso 0,6 kg.
MUSPA (Multi-Splitter-Passivo-Attivo; 6 per tubo): Mina con sensore acustico, sensore di campo magnetico e timer per l'autoneutralizzazione. Con carica di schegge (2.100 frammenti metallici) distruzione o danni ad aerei e veicoli in transito. Disponeva di protezione contro la rimozione e la disattivazione. Peso 4,5 kg.
MUSA (Multi-Splitter-Active; simile a MUSPA; 6 per tubo): Bombetta con spoletta ad impatto e temporizzata. Con carica di frammentazione (2.100 frammenti metallici) per detonazione immediata o temporizzata. Disponeva di protezione contro la rimozione e la disattivazione. Peso circa 4 kg.
MIFF (Mine-Flach-Flach; 8 per tubo): mina anticarro con doppia carica sagomata. Dotato di sensore sismico, sensore di campo magnetico e timer per l'autoneutralizzazione. Disponeva di protezione la rimozione e la disattivazione. Peso 3,4 kg.
STABO (bomba da pista; 2 per tubo): bomba usata per distruggere le piste. La carica sagomata che inizialmente esplodeva all'impatto e creava un canale nella superficie. Una carica successiva creava una cavità sotterranea che doveva essere faticosamente rimossa per ripristinare la pista. Peso 17kg.
Inoltre erano possibili due carichi misti, ottimizzati contro serbatoi di carburante, veicoli o aeroporti. La Bundeswehr acquistò vari modelli di MW-1: le mine si disattivavano dopo un tempo prestabilito.
L'ASW (Anti-Shelter Active Body), una bomba contro rifugi rinforzati per aerei con una struttura simile alla STABO, è stata sviluppata ma non acquistata.
Il Regno Unito, un altro stato utilizzatore del Tornado, ha sviluppato una controparte dell'MW-1 con il JP233. Le sue munizioni erano ottimizzate esclusivamente per gli aeroporti (bombe/mine sulla pista) e venivano espulse verso il basso quando superavano il bersaglio. I Tornado della Royal Air Force britannica e dell'aeronautica saudita erano ciascuno in grado di trasportare due contenitori JP233. Quest'arma è stata utilizzata nella Seconda Guerra del Golfo nel 1991.
UTILIZZO
L'MW-1 fu acquistato durante la Guerra Fredda per poter combattere obiettivi di ampia estensione spaziale, come aeroporti nemici o concentrazioni di carri armati, con la minima forza possibile. Il bersaglio doveva essere sorvolato a bassa quota. A seconda del carico e del profilo di applicazione, era possibile coprire un'area larga da 300 a 500 metri e lunga da 180 a 2.500 metri. Per ridurre il peso e la resistenza aerodinamica e il conseguente maggiore consumo di carburante, i contenitori potevano essere espulsi dal velivolo dopo che le munizioni erano state rilasciate sul bersaglio.
L'MW-1 era un'arma usa e getta. Non era possibile rifornire le munizioni e riutilizzarle dopo una missione.
Divieto di mine terrestri e munizioni a grappolo
L'MW-1 ha iniziato ad essere gradualmente eliminato dopo che il governo tedesco ha ratificato la Convenzione sulle munizioni a grappolo nel 2009.
Come la submunizione delle bombe a grappolo o della JP233, anche la MW-1 era al centro dell’attuale discussione sull’uso e lo stoccaggio di mine terrestri o munizioni a grappolo, nonostante un tasso di fallimento relativamente basso di un massimo dell’1% e la auto-disattivazione tempestiva.
L'Italia ha classificato le MIFF e le MUSPA come mine antiuomo e successivamente ne ha vietato l'uso e ne ha ordinato la distruzione. Anche gli Stati Uniti considerano la MUSPA una mina antiuomo.
Anche la Germania classifica il MIFF e il MUSPA come mine che violano gli accordi corrispondenti e ne ha quindi escluso l'utilizzo. Non esiste ancora alcuna dichiarazione ufficiale sulla classificazione delle MUSA, STABO e KB44 come munizioni a grappolo e sul divieto del loro utilizzo e stoccaggio in conformità con il Processo di Oslo. Finora si fa piuttosto riferimento solo alla parallela eliminazione dell’MW-1 e del Tornado.
UTENTI:
Germania: 844
Italia: 100.
TIPOLOGIE DI “Sub-munizioni”
L'MW-1 è stato progettato in modo che nei suoi 112 tubi potessero essere caricati con diversi tipi di submunizioni. Le mine MIFF, MUSA e MUSPA venivano lanciate con il paracadute e una volta raggiunto il suolo si sparpagliavano e si armavano. Le mine erano resistenti alle esplosioni e si disattivavano entro meno di quaranta giorni dallo schieramento sugli obiettivi ostili.
KB44
(Kleinbombe 44): bombe da utilizzare contro bersagli non corazzati e corazzati leggeri come veicoli e aeroplani, ecc.
STABO
(Startbahnbombe): Bomba per distruggere le piste. La prima carica sagomata esplodeva all'impatto, creando un canale sotto la superficie. Una carica aggiuntiva creava un'esplosione sotto la pista di cemento per creare un cratere con i lati sollevati (grandi bordi frastagliati e sradicati), rendendolo molto più difficile da riparare rispetto a un semplice cratere perché i grandi pezzi frastagliati dovevano essere spezzati, rimossi e i bordi levigati prima di poter effettuare una riparazione temporanea o permanente.
MIFF
(Mine-Flach-Flach): mina anticarro con sensore di campo magnetico. La mina MIFF è una mina anticarro dotata di un sensore sismico e di un sensore ad influenza magnetica che utilizza per determinare il punto di detonazione ottimale. Utilizza due cariche a forma di effetto Misznay-Schardin consecutive per penetrare negli scafi dei veicoli corazzati e 38 forme secondarie che producono frammenti secondari.
Specifiche della mina anti-tank:
Altezza: 98 mm
Diametro: 132 mm
Peso: 3,4kg.
MUSA e MUSPA
MUSA (Multi-Splitter-Aktiv): Mina con sensori attivi e carica di frammentazione per detonazione immediata o temporizzata.
MUSPA (Multi-Splitter-Passiv-Aktiv): Mina con sensori attivi e passivi con testata a frammentazione (2.100 schegge metalliche) per detonazione immediata o temporizzata per distruggere o danneggiare aerei e veicoli che attraversano l'area bersaglio.
Le mine MUSA e MUSPA sono identiche nell'aspetto esterno ma hanno fusibili diversi che permettono loro di svolgere funzioni diverse. Quando viene attivata, la mina disperde 2.100 pallini d'acciaio in un raggio effettivo di 100 metri.
La mina MUSA è dotata di una semplice spoletta ritardata che fa scattare la mina dopo un intervallo prestabilito per impedire le operazioni di sminamento.
La mina MUSPA, ufficialmente classificata come mina antiaerea, è dotata di un sensore acustico che attiva la mina quando viene rilevata la giusta firma acustica.
Specifiche della mina:
Altezza: 126mm
Diametro: 132 mm
Peso: 4,5 kg.
NELLA CULTURA POPOLARE

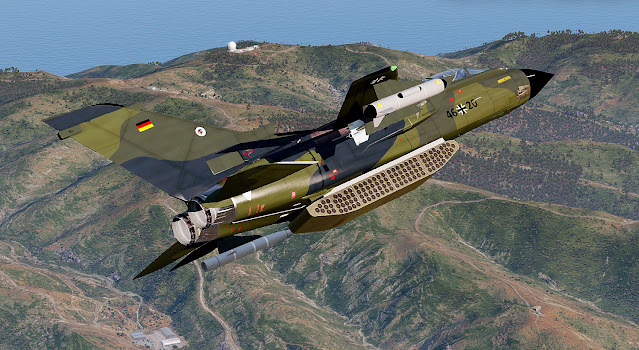

Il simulatore di volo da combattimento Ace Combat 04: Shattered Skies presenta l'MW-1 sul Tornado IDS e sull'aereo da caccia immaginario del gioco, l'X-02 Wyvern.
L'MW-1 è stato presentato come ausilio tattico per il bombardamento a tappeto per la fazione NATO nel gioco di strategia in tempo reale World In Conflect.
L'MW-1 è presente nel videogioco di strategia WARNO di Eugen Systems.
