Il Pluton è un missile balistico nucleare a corto raggio (SRBM) tattico pre-strategico e ad unico stadio, usato per lungo tempo dall'esercito francese come alternativa al MGM-52 Lance statunitense.
Fu sviluppato nei tardi anni '60, quando i disaccordi riguardo alla difesa con gli Stati Uniti ed altri Paesi della NATO portarono la Francia a concentrarsi sulla produzione di un proprio arsenale nucleare (Force de frappe). Il Pluton è stato sostituito dal più perfezionato Hadès.
Caratteristiche
Il missile è lungo 7,6m, pesava 2.400 kg e veniva trasportato su di uno scafo modificato del carro AMX-30. Questo veicolo era accompagnato da un convoglio comprendente computer, radar, veicoli di comando, ecc. Il controllo del fuoco era affidato ad un camion GBC 8 KT Berliet 6x6. Erano disponibili testate da 15 e 25 kT, da scegliere in base al tipo di bersaglio e alla sua vicinanza al fronte. La gittata massima era superiore ai 150 km.
Il missile è entrato in servizio con l'esercito francese nel 1974 e sono stati costruiti 42 veicoli di lancio.
Il Pluton sostituì il missile americano Honest John schierato in Francia dal 1959 al 1966, ma le cui testate nucleari rimasero sotto il controllo del governo americano.
Il suo primo lancio di prova ebbe luogo 3 luglio 1970
Il Pluton aveva un raggio operativo da 17 a 120 km con una probabile deviazione circolare da 200 a 400 m a seconda della portata e trasportava un'arma nucleare AN-51 con due possibili livelli di potenza 10 o 25 kilo-tonnellate: l'esplosione poteva essere scelta aerea o per terra. La guida era inerziale. La traiettoria era semi-balistica, il missile regolava il suo volo per mezzo delle sue superfici di controllo aerodinamico dopo la fase iniziale di accelerazione del motore a razzo. Alla distanza massima di 120 km, il tempo di volo del Pluton era di 170 secondi con un picco di 30 km. Questo intervallo relativamente breve non gli consentiva di colpire oltre la Germania occidentale dal territorio francese. La possibilità di colpire a grande distanza era riservata all'Aeronautica. Tuttavia, la portata del missile Ade, che doveva succedere al Pluton, era maggiore.
Il missile, creato dalla National Aerospace Industrial Company, era composto da tre parti assemblate poco prima di sparare usando la gru del veicolo di lancio:
- Le munizioni (parte anteriore);
- Il vettore con quattro superfici di controllo aerodinamico e dotato di un motore a razzo in polvere di nome Acheron ;
- Il nucleo nucleare veniva introdotto nella munizione poco prima del lancio.

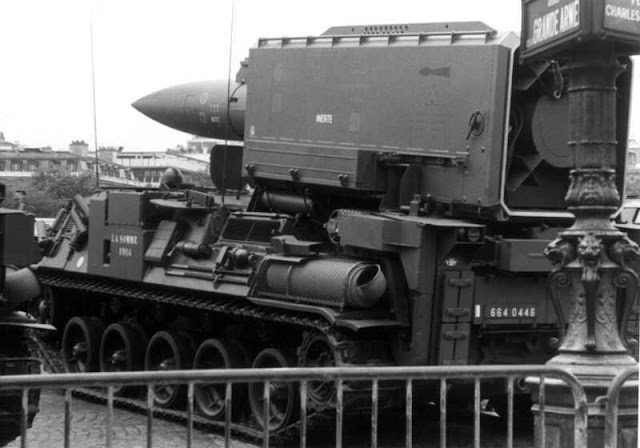

Il veicolo di lancio fu sviluppato dal telaio del carro recupero AMX 30 dotato di una gru e una piattaforma di lancio. Munizioni e cuore da un lato, vettore dall'altro venivano trasportati separatamente per motivi di sicurezza su due camion GBC8KT con telaio lungo. L'assemblaggio finale veniva eseguito a terra in circa 45 minuti e le riprese nei successivi 10 minuti (impostazione della batteria, fornitura delle coordinate del bersaglio, sequenza di tiro).
Il sistema era relativamente leggero, permettendogli di essere utilizzato in condizioni di terreno difficili. Un CT.20 poi CL-289 drone era in grado di fornire informazioni aggiornate sul bersaglio prima del lancio, che rendeva il Pluton un sistema operativo nel campo delle operazioni.
Le informazioni necessarie per lanciare il missile Pluton venivano elaborate da un sistema di elaborazione dati costituito da computer Iris 35 M, derivati dall'Iris 50, presentato in Giugno 1969. La sua memoria del nucleo magnetico era costituita da elementi di 16 kilobyte ciascuno; accettando condizioni ambientali severe, le sue periferiche principali utilizzavano una stampante, uno schermo ed un modem. Le trasmissioni radio erano ridondanti con tre tipi di dispositivi di diversa potenza a livello di reggimento.
Pluton e Ade sono, nella mitologia, i nomi latino e greco per il dio dell'inferno.
L'inferno è attraversato e circondato da fiumi, i più famosi dei quali sono lo Styx e l'Acheron...
Secoli dopo la caduta dell'Olimpo, Pluton è il nome dato al primo dispositivo nucleare pre-strategico francese, Ade al secondo, e i loro rispettivi motori, prodotti da SEP, si chiamano Achéron e Styx!
Un missile pre-strategico si differenzia da un missile strategico per le sue dimensioni, le sue prestazioni e il suo potere di distruzione e per il suo uso in condizioni difficili. Si muovono in tutte le condizioni atmosferiche e in tutti i terreni in prossimità dei campi di battaglia, il che li avvicina ai missili tattici, da cui il nome informale di missili nucleari tattici.
I primi studi sui missili terra-superficie pre-strategici risalgono agli inizi degli anni 1960. Il raggio d’azione previsto era stimato in 30 e 40 km. Nord Aviation e Sud Aviation presentarono progetti concorrenti. Alla fine del 1964, il DMA (ora DGA) chiese alle due società di proporre un progetto comune. Nel 1967, le specifiche militari si fermarono ad una distanza superiore ai 100 km; il progetto NS-20 fu selezionato e lo sviluppo iniziò.
Nacque il Pluton
Il primo lancio ebbe luogo nel 1970, lo stesso anno in cui le due compagnie si unirono a Sereb per formare SNIAS, il futuro aerospaziale. Il Pluton era un missile supersonico con un motore a razzo allo stato solido. La sua portata raggiungeva i 120 km, l'accuratezza dell'obiettivo e la sicurezza operativa erano assicurate da un sistema inerziale di bordo che garantiva autonomia e invulnerabilità agli inceppamenti. Il missile era costituito dal vettore e dalle munizioni. Il vettore includeva il propellente e gli elementi di pilotaggio, guida e attivazione della carica militare.
Le munizioni erano costituite da una testata comprendente la carica nucleare. Consegnati separatamente, venivano assemblati sul veicolo di tiro, il contenitore vettoriale fungeva da trampolino di lancio.
Destinato a succedere al Pluton, il sistema di armi Ade fece il suo primo test di volo il 22 novembre 1988. La sua messa in servizio avrebbe dovuto iniziare alla fine del 1992.
Rispetto al Pluton, il raggio d'azione era triplicato, la penetrazione migliorata e l’implementazione semplificata.
Ma i dati geopolitici erano oramai cambiati: il crollo del blocco sovietico rese obsoleto il principio dei missili pre-strategici. L'11 settembre 1991, il Presidente della Repubblica annunciò il ritiro anticipato dei missili Pluton e la riduzione del programma Ade a 30 esemplari accompagnati dal mancato dispiegamento di questi missili. Il maggio successivo, il programma di Ade fu definitivamente interrotto.
Il Pluton era una rampa missilistica mobile su un telaio AMX 30 destinato alla deterrenza nucleare durante la Guerra Fredda. Sostituì il missile Honest John di origine USA.
C'erano 5 reggimenti di Pluton di stanza nel nord-est della Francia: il 74 ° RA a Belfort, il 15 ° RA a Suippes, il 3 ° RA a Mailly, il 4 ° RA a Laon e il 32 ° RA a Oberhoffen. Consistevano in una batteria di comando e servizio (BCS), 3 batterie di tiro con 2 lanciatori di missili ciascuna e una batteria di sicurezza e di trasporto nucleare (BSTN), responsabile della protezione del deposito nucleare collegato a ciascuna reggimento.
Il missile consisteva di 3 elementi:
il motore, il cui contenitore fungeva da trampolino di lancio sul carro.
la testa nucleare era montata sul motore prima del lancio.
l'esplosivo nucleare era introdotta manualmente dal capo della sezione di fuoco appena prima del lancio.
Fu utilizzato un motore ausiliario per fornire l'energia necessaria senza che il motore del carro fosse in funzione. Venne utilizzato un braccio manipolatore per il caricamento sul motore e sul carro principale. La portata del missile era da 17 a 120 km con una precisione da 200 a 400 m. Questo raggio d’azione era considerato insufficiente da molti esperti, perché in caso di conflitto, il Pluton avrebbe sparato fino al territorio della Germania occidentale, anche sulla Francia. Per tale motivo la Francia mise a punto e quasi realizzò nel 1983 un sistema d'arma con un raggio maggiore chiamato Ade che fu abbandonato, sempre dopo la fine della guerra fredda.
CARATTERISTICHE TECNICHE:
- Produttore AMX e AEROSPATIALE
- Produzione 30 Periodo di produzione 1974
- Tipo lancio missile tattico
- Equipaggio 2 uomini
- Lunghezza (m) 9.50
- Larghezza (m) 3.10
- Missile Pluton: 20 kilotonnes
- Missile ade: 80 kilotonnes
- velocità 1100 m / s
- Lunghezza Pluton: 7,64 m Ade: 7,50 m
- Diametro: Pluton: 0,65 m
- Ade: 0,53 m
- Peso Pluton: 2,40 t
- Ade: 1,85 t
- Intervallo: Pluton: 120 km
- Ade: 480 km.
MOBILITÀ
- Motore: Hispano HS 110
- Tipo e cilindrata: 4 tempi Diesel, 12 cilindri orizzontali, raffreddamento ad acqua
- Carreggiata: 0,57 Potenza (max): 680 CV a 2.400 giri / min
- Altezza da terra (m): 0,45
- Portata (km): 500 km o 16 ore in diesel, 420 km o 14 ore in pendenza di benzina (gradi): 60%
- Consumo (litri / 100km): E: 230 GO: 200
- Ostacolo verticale (m): 0,93 fording (m ): 2,20
- Velocità su strada: 65 km / h incrocio (m): 2,90.
Impiego
5 reggimenti del Nord della Francia erano stati equipaggiati con 8 lanciatori Pluton (6 operativi e 2 di riserva) ciascuno, per un totale di 40 lanciatori:
- 3e régiment d'artillerie a Mailly-le-Camp;
- 4e régiment d'artillerie a Laon:
- 15e régiment d'artillerie a Suippes;
- 32e régiment d'artillerie a Oberhoffen;
- 74erégiment d'artillerie a Belfort.
19erégiment d'artillerie, 2ème batterie a Draguignan (83), per la scuola di artiglieria, campi di manovra: Canjuers.
Il progetto di una versione migliorata, Super-Pluton, fu abbandonato in favore del progetto Force Hadès (Hadès), ed i Pluton più vecchi vennero gradualmente rimossi, fino al loro completo ritiro nel 1993.
La Force Hadès era l'insieme delle unità dell'Armée de terre incaricate dell'uso dei missili Pluton prima e poi Hadès; così come le Forces aériennes stratégiques lo sono per la componente aerea e la Force océanique stratégique per la componente sottomarina.
ENGLISH
The Pluton was a short-range, road-mobile, solid propellant tactical ballistic missile employed by France from 1974 to 1993. It was eventually replaced by the Hadès missile and retired from service in 1993.
Pluton at a Glance:
- Originated From: France
- Possessed By: France
- Class: short-range ballistic missile (SRBM)
- Basing: tank-launched
- Length: 7.64 m
- Diameter: 0.65 m
- Launch Weight: 2,423 kg
- Payload: single warhead
- Warhead: HE or 15/25 kT nuclear
- Propulsion: single stage solid propellant
- Range: 120 km
- Status: Obsolete
- In Service: 1974-1993.
Pluton Development
The development of the Pluton system began in the early 1960s and became operational in 1974. An improved version of the missile, called the Super Pluton, was dropped in 1983 in favor of the Hadès design, which ultimately replaced the Pluton. The system was gradually phased out of service and was completely retired by 1993.
Pluton Specifications
The Pluton had a range of 120 km and used an inertial guidance system that had an accuracy of 150 m CEP. With a launch weight of 2,434 kg, it was 7.64 m long and had a width of 0.65 m. It used a single-stage propellant engine and could be equipped with either a 15 or 25 kT nuclear yield or a high-explosive warhead. 3
The missile proved to be a reliable and readily deployable platform. It was launched from transporter-erector-launcher (TEL) vehicles based on a modified AMX-30 tank chassis. The missile’s relatively low weight allowed the mobile launch vehicle to easily maneuver in adverse road conditions. A CT-20 drone passed real-time targeting information to a command vehicle and allowed for updated targeting data. 4 It could be moved and fired easily, making it a capable battlefield system. However, the 120 km range put most major Soviet targets well out of range and limited even the tactical application of the missile system. While the warhead remained a viable system, the missile was ultimately replaced by systems which allowed for greater range and payload.
Pluton Service History
Sixty missiles were deployed with five regiments of the French Army. 5 In 1993, the system was officially retired.
