Lo SPYDER (S urface-to-air PY thon e DER by) è un sistema di difesa aerea mobile israeliano

Lo SPYDER (S urface-to-air PY thon e DER by) è un sistema di difesa aerea mobile israeliano a corto e medio raggio sviluppato dalla Rafael Advanced Defense Systems con l'assistenza delle Israel Aerospace Industries (IAI). Rafael è l'appaltatore principale e IAI è il principale subappaltatore per il programma SPYDER. Questo sistema ha raggiunto un traguardo notevole nel 2005, quando i missili sono stati lanciati contro bersagli di prova a Shdema, in Israele, e hanno segnato colpi diretti. Da allora, è stato presentato in più mostre militari in tutto il mondo.

Lo SPYDER è un sistema missilistico terra-aria a reazione rapida di basso livello in grado di ingaggiare aerei, elicotteri, veicoli aerei senza pilota, droni e munizioni a guida di precisione. Fornisce difesa aerea per le immobilizzazioni e per la difesa di punti e aree per forze mobili nelle aree di combattimento. Il sistema è montato su un camion Tatra, un camion Mercedes-Benz Actros, un camion MAN TGS, un camion Scania serie P, un camion Dongfeng o un TELAR. Implementa i missile Python-5 e Derby della stessa azienda.

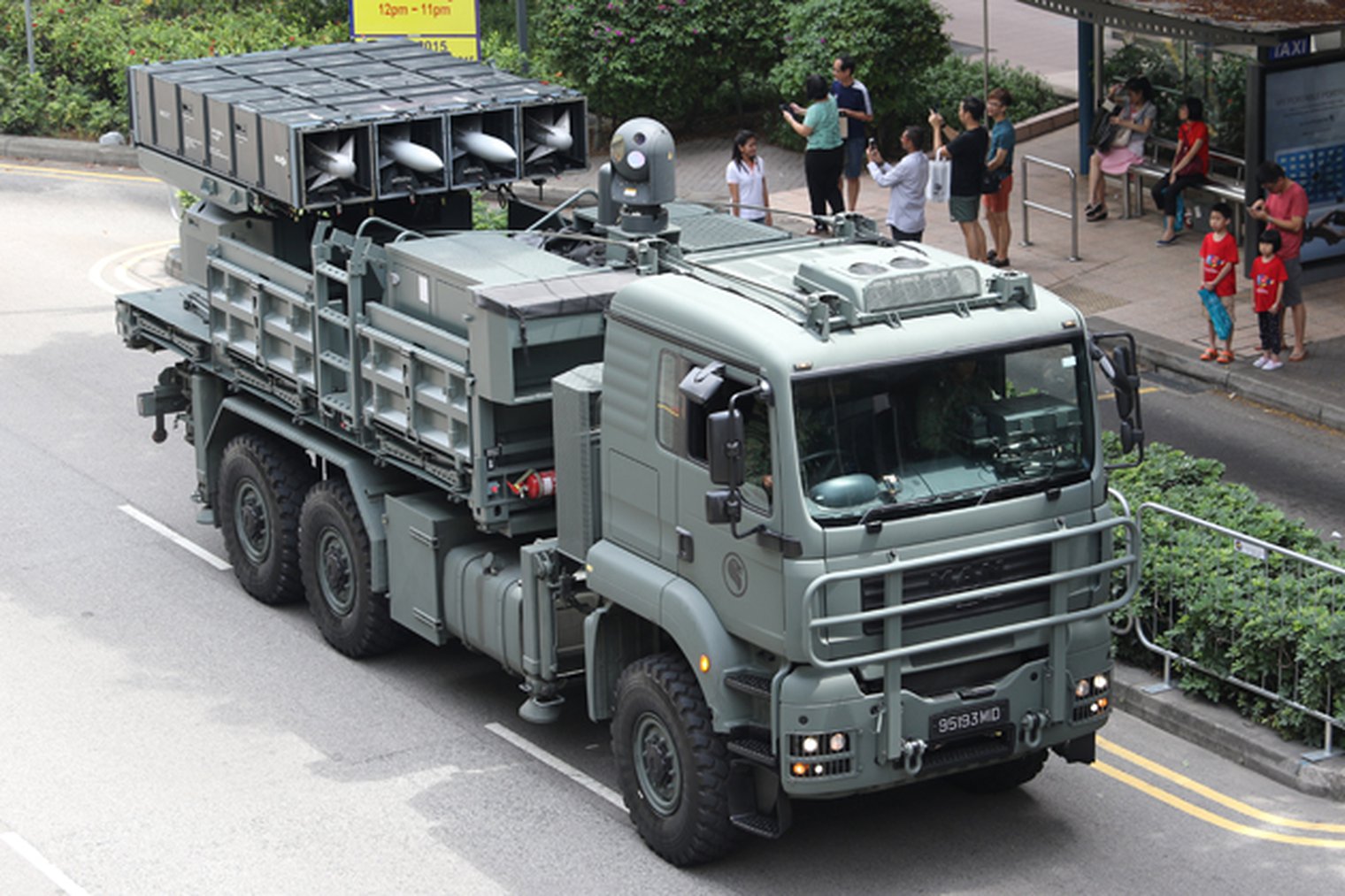

Il lanciatore SPYDER è progettato per sparare missili terra-aria Python-5 e Derby che condividono la piena comunanza con i missili aria-aria.

Esistono due varianti dello SPYDER:

• SPYDER-SR (corto raggio)
• e SPYDER-MR (medio raggio).

Entrambi i sistemi sono a reazione rapida, per tutte le condizioni atmosferiche, incentrati sulla rete, multi-lanciatori e semoventi. Una tipica batteria è costituita da un'unità centrale di comando e controllo, sei unità di lancio missilistico e un veicolo di rifornimento. Lo SPYDER-SR utilizza il radar ATAR EL / M-2106 mentre lo SPYDER-MR incorpora il radar EL / M-2084 MMR. Quest'ultimo è lo stesso radar utilizzato dal sistema Iron Dome attualmente in servizio con le forze di difesa israeliane.

Gli attuali operatori del sistema missilistico SPYDER includono India e Singapore. L'ordine del Perù per lo SPYDER era in sospeso nel 2012. Ci sono rapporti che affermano che la Georgia abbia gestito lo SPYDER-SR durante la guerra russo-georgiana del 2008, ma queste accuse e supposizioni non sono mai state verificate.

Sviluppo

Nel 2005 è stata raggiunta una pietra miliare per il sistema di difesa aerea SPYDER. Lo SPYDER ha lanciato con successo Python 5 e Derby in un campo di prova situato a Shdema, in Israele. I risultati furono due colpi diretti contro un paio di bersagli. Il radar e l'unità di comando e controllo impegnano i bersagli a lunghe e brevi distanze.

Descrizione

Comando e controllo

EL / M-2106 ATAR

Il radar di sorveglianza Elta EL / M-2106 Advanced Tactical Acquisition Radar (ATAR) 3D Active a scansione elettronica (AESA) è l'unità di comando e controllo (CCU) per lo SPYDER-SR. Questo radar può tracciare e ingaggiare più bersagli contemporaneamente e può controllare le unità di lancio dei missili a una distanza massima di 10 km dalla CCU. L'E / LM-2106 ATAR è un radar da difesa di quarta generazione progettato dalla Elta e opera nella lunghezza d'onda della banda L. È un design collaudato sul campo che ha funzionato in ambienti ostili secondo i progettisti e i produttori. Il raggio di rilevamento di un aereo da caccia è di 70-110 km. Può rilevare elicotteri in volo stazionario a una distanza di 40 km e UAV a 40-60 km.

EL / M-2084 MMR

L'unità sensore radar dello SPYDER-MR comprende il radar AESA 3D EL / M-2084 Multi Mission Radar (MMR). Il EL / M-2084 opera nella banda S. Può elaborare fino a 1200 bersagli in modalità di sorveglianza aerea e rileva anche bersagli situati a 250 km di distanza. Quando il radar è statico, copre 120° in azimut.

Missili terra-aria

Intervalli di intercettazione

Essendo un sistema di difesa aerea a corto raggio, lo SPYDER-SR ha un breve raggio di intercettazione. L'altitudine massima di intercettazione è di 9 km e la portata massima di intercettazione è di 15 km. Lo SPYDER-MR ha un raggio d'azione maggiore di 35 km e un ingaggio in quota di 16 km grazie ai missili equipaggiati con booster.

Python-5

Il Python-5 è attualmente il missile aria-aria (AAM) più capace nell'inventario di Israele e uno degli AAM più avanzati al mondo. Essendo un missile oltre il raggio visivo, è in grado di "agganciarsi dopo il lancio" (LOAL) e ha capacità di attacco in tutte le direzioni (incluso il retro). Il missile è dotato di un avanzato cercatore di ricerca a infrarossi elettro-ottico (con imaging a infrarossi) che scansiona l'area bersaglio alla ricerca di velivoli ostili, quindi si aggancia per l'inseguimento del terminale:

• Lunghezza: 310 cm
• Luce: 64 cm
• Diametro: 16 cm
• Peso: 105 kg
• Guida: homing a infrarossi + imaging elettro-ottico
• Testata: 11 kg
• Velocità: Mach 4.

Derby

Il Derby è un radar attivo AAM homing che fornisce al sistema missilistico SPYDER un'opzione spara e dimentica grazie alla sua guida radar attiva:

• Lunghezza: 362 cm
• Luce: 64 cm
• Diametro: 16 cm
• Peso: 118 kg
• Guida: homing radar attivo
• Testata: 23 kg
• Velocità: Mach 4.

Uso operativo

Durante la guerra russo-georgiana del 2008, si credeva che la Georgia gestisse lo SPYDER-SR. L'aviazione georgiana avrebbe potuto utilizzare fino a quattro lanciatori dello SPYDER-SR.

Il 26 febbraio 2019, durante la situazione di stallo India-Pakistan del 2019, l'India ha utilizzato lo SPYDER per abbattere un drone di sorveglianza delle forze armate pakistane al confine indo-pakistano nel Gujarat.

Il 27 febbraio 2019, durante gli attacchi aerei dell'Aeronautica Militare pakistana (PAF) nel Kashmir amministrato dall'India, il sistema di difesa aerea SPYDER ha abbattuto accidentalmente un Mil Mi-17 IAF a Budgham, Kashmir. Di conseguenza, sei membri del personale dell'Indian Air Force (IAF) a bordo dell'elicottero e un civile a terra sono stati uccisi. Dopo 6 mesi di indagini, l'IAF ha confermato che l'abbattimento del Mi-17 è stato un fuoco amico e 5 membri del personale dell'IAF sono stati ritenuti colpevoli.

Operatori

Operatori attuali

Georgia

Forze di difesa della Georgia - Ci sono state segnalazioni che una batteria del sistema missilistico SPYDER è stata utilizzata nel 2008. Non non esista alcuna conferma ufficiale e il database sui trasferimenti di armi dello Stockholm International Peace Research Institute (SIPRI) non può confermarlo. La rivista Jane's Missiles & Rockets aveva precedentemente citato un rappresentante di Rafael sostenendo che uno dei due clienti esportatori del sistema missilistico SPYDER ha già schierato il sistema.

India

Indian Air Force - Nel 2006, l' India prevedeva di acquisire 18 sistemi SPYDER-MR per un costo di 395,2 milioni di dollari (Rs.1800 crore) per la sua forza aerea. Il contratto è stato riesaminato dalla Central Vigilance Commission, l'agenzia governativa anti-corruzione, prima che l'accordo fosse firmato nel settembre 2008. Nell'agosto 2009, il contratto multimiliardario per i missili antiaerei israeliani è stato autorizzato dal Consiglio per l'acquisizione della difesa guidato dal ministro della difesa AK Antony. Sebbene le precedenti stime del valore del contratto fossero di 18 miliardi di rupie ($ 395,2 milioni), rapporti recenti indicano un valore inferiore di $ 260 milioni. Il Jerusalem Post contraddice queste cifre e menziona un prezzo di 1 miliardo di dollari per l'acquisto dei missili terra-aria. I sistemi SPYDER sono stati consegnati a partire dal 2012. 18 SPYDER-MR insieme a 750 missili superficie-aria Python-5 (SAM) e 750 Derby SAM sono stati consegnati.

Singapore

Repubblica di Singapore Air Force - Nel 2008, il Ministero della Difesa ha ordinato due batterie SPYDER-SR insieme a 75 Python-5 SAM e 75 Derby SAM. Sono stati tutti consegnati durante il 2011 e il 2012. Alcuni SPYDER-SR sono stati utilizzati dal 165 Squadron nel 2011, è stato anche riferito che altri SPYDER-SR sono in ordine. Il sistema SPYDER ha raggiunto la piena capacità operativa il 4 luglio 2018.

Vietnam

Nel 2015, il Vietnam ha scelto il sistema missilistico SPYDER come nuovo sistema missilistico di difesa aerea a medio raggio. Le prime consegne sono state evidenziate nel luglio 2016. I sistemi vietnamiti sono montati sui camion della gamma RMMV HX. Secondo quanto riferito, 6 sistemi sono ordinati.

Operatori in attesa

Perù

Peruvian Air Force - Nel marzo 2012, il Perù ha scelto i vincitori di una competizione da 140 milioni di dollari intesa ad aggiornare i suoi vecchi sistemi di difesa aerea dal gruppo di 20 società di difesa. In mezzo alla presenza della russa Rosoboronexport e di aziende cinesi, i vincitori sono stati il gruppo polacco Bumar, il Rafael Advanced Defense Systems israeliano e la statunitense Northrop Grumman. Rafael Industries dovrebbe fornire sei sistemi SPYDER-SR in questo accordo.

Filippine

Philippine Air Force - Il principale blog della difesa filippina MaxDefense Filippine ha segnalato la selezione dello SPYDER-MR per i requisiti del sistema di difesa aerea a terra (GBADS). Durante la cerimonia del cambio di comando dell'aeronautica filippina il 21 dicembre 2018, il capo dell'aeronautica militare uscente, il tenente generale Galileo Gerard Kintanar Jr., ha detto che saranno acquisiti "tre sistemi di difesa aerea da Israele". Nessun modello specifico è stato menzionato da Kintanar nonostante lo SPYDER sia l'unico prodotto israeliano valutato. Tramite un messaggio di testo inviato all'Agenzia di stampa filippina, il segretario alla Difesa Delfin Lorenzana ha confermato la scelta dello SPYDER ma non ha rivelato il numero di batterie da acquistare.

Rep. Ceca

Il governo ceco ha approvato l'avvio di negoziati per l'acquisto di quattro batterie israeliane "SPYDER", nel quadro di un accordo G2G tra i due paesi. Israele è stato selezionato come unico fornitore per il progetto e l'accordo previsto tra i ministeri della difesa dei paesi è stimato a oltre 400 milioni di dollari.

Israele ha offerto il sistema Spyder in una vendita diretta da governo a governo. I negoziati dovrebbero iniziare presto e concludersi all'inizio del 2021. Il valore stimato del contratto è di 428 milioni di dollari. La consegna dei sistemi dovrebbe iniziare nel 2023 e durare nell'arco di due anni. Il sistema SPYDER include un sistema radar prodotto da Elta, una controllata di Israel Aerospace Industries (IAI). Otto radar sono stati acquisiti nel 2019. I sistemi MADR saranno consegnati nel 2021, testati, autorizzati e messi in servizio entro il 2023. I sistemi saranno adattati per funzionare in conformità con i sistemi di comando e controllo ceco e NATO.

Una parte importante dei negoziati sarà la quota del coinvolgimento dell'industria ceca. Praga vuole garantire almeno il 30% del programma alle aziende ceche. Il sistema su camion impiegherà telai Tatra 815-7 8 × 8 prodotti localmente con cabine balistiche protette. Altri elementi che possono essere di provenienza locale sono l'integrazione di comunicazioni, datalink e C3, formazione e supporto logistico per almeno 20 anni.

Il sistema SPYDER trasportabile per via aerea comprende un'unità di comando e controllo (CCU) con radar associato, 3-6 unità missilistiche montate su camion (MFU) e veicoli di supporto. Il design dell'architettura aperta del sistema consente l'aggiunta di componenti esterni, come radar, datalink, comando e controllo. Questi missili sono missili a duplice uso (possono essere impiegati per missioni aria-aria o terra-aria). L'I-Derby è qualificato per l'uso con JAS-39 Gripen utilizzato dall'aeronautica ceca.

ENGLISH

The SPYDER (Surface-to-air PYthon and DERby) is an Israeli short and medium range mobile air defence system developed by Rafael Advanced Defense Systems with assistance from Israel Aerospace Industries (IAI).

Rafael is the prime contractor and IAI is the major subcontractor for the SPYDER program. This system achieved a notable milestone in 2005 when missiles were fired against test targets in Shdema, Israel and scored direct hits. Since then, it has been showcased in multiple military exhibitions throughout the world.

The SPYDER is a low-level, quick-reaction surface-to-air missile system capable of engaging aircraft, helicopters, unmanned air vehicles, drones, and precision-guided munitions. It provides air defence for fixed assets and for point and area defence for mobile forces in combat areas. The system is fitted atop a Tatra truck, a Mercedes-Benz Actros truck, a MAN TGS truck, Scania P-series truck, Dongfeng truck, or a TELAR. It implements the Python-5 and Derby missiles of the same company. The SPYDER launcher is designed to fire Python-5 and Derby surface-to-air missiles which share full commonality with the air-to-air missiles. There are two variants of the SPYDER: the SPYDER-SR (short range) and the SPYDER-MR (medium range). Both systems are quick reaction, all weather, network-centric, multi-launchers, and self-propelled. A typical battery consists one central command and control unit, six missile firing units, and a resupply vehicle. The SPYDER-SR uses the EL/M-2106 ATAR radar while the SPYDER-MR incorporates the EL/M-2084 MMR radar. The latter is the same radar used by the Iron Dome system currently in service with the Israel Defense Forces.

Current operators of the SPYDER missiles system include India and Singapore. Peru's order for the SPYDER was pending as of 2012. There are reports that claim that Georgia operated the SPYDER-SR during the 2008 Russo-Georgian War but these allegations and assumptions have never been verified.

Development

In 2005, a milestone for the SPYDER air defence system was achieved. The SPYDER successfully fired the Python 5 and Derby in a test range located in Shdema, Israel. The results were two direct kills against a couple of targets. At the trial, the radar and command and control unit engaged the targets at long and short ranges. The trial was part of a greater series of missile firings.

Description

Command and control

EL/M-2106 ATAR

The Elta EL/M-2106 Advanced Tactical Acquisition Radar (ATAR) 3D Active electronically scanned array (AESA) surveillance radar is the Command and Control Unit (CCU) for the SPYDER-SR. This radar can track and engage multiple targets simultaneously and can control the missile firing units at a distance of up to 10 km away from the CCU. The E/LM-2106 ATAR is a fourth generation defence radar designed by Elta and operates in the L-band wavelength. It is a field proven design that has operated in undesirable environments according to the designers and manufacturers. The range of detection for a fighter aircraft is 70–110 km. It can detect hovering helicopters at a range of 40 km and UAVs at 40–60 km.

EL/M-2084 MMR

The radar sensor unit of the SPYDER-MR comprises the EL/M-2084 Multi Mission Radar (MMR) 3D AESA radar. The EL/M-2084 operates in the S-band. It can process up to 1200 targets when in air surveillance mode and also detects targets located 250 km away. When the radar is static, it covers 120° in the azimuth.

Surface-to-air missiles

Ranges of Interception

As a short range air defence system, the SPYDER-SR has a short range of interception. The maximum altitude of interception is 9 km and the maximum range of interception is 15 km. The SPYDER-MR has a greater operation range of 35 km and an altitude engagement of 16 km due to the missiles being equipped with boosters.

Python-5

The Python-5 is currently the most capable air-to-air missile (AAM) in Israel's inventory and one of the most advanced AAMs in the world. As a beyond-visual-range missile, it is capable of "lock-on after launch" (LOAL), and has all-aspect/all-direction (including rearward) attack ability. The missile features an advanced electro-optical infrared homing (with imaging infrared) seeker which scans the target area for hostile aircraft, then locks-on for terminal chase:

• Length: 310 cm
• Span: 64 cm
• Diameter: 16 cm
• Weight: 105 kg
• Guidance: infrared homing + electro-optical imaging
• Warhead: 11 kg
• Speed: Mach 4.

Derby

The Derby is an active radar homing AAM that provides the SPYDER missile system with a fire-and-forget option due to its active radar guidance:

• Length: 362 cm
• Span: 64 cm
• Diameter: 16 cm
• Weight: 118 kg
• Guidance: Active radar homing
• Warhead: 23 kg
• Speed: Mach 4.

Operational use

During the Russo-Georgian War of 2008, it was believed that Georgia operated the SPYDER-SR. The Georgian air force could have operated up to four launchers of the SPYDER-SR.

On 26 February 2019, during the 2019 India-Pakistan standoff, India used SPYDER to shoot down a surveillance drone of the Pakistan armed forces at the Indo-Pakistan Border at Gujarat.

On 27 February 2019, during Pakistan Air Force (PAF) airstrikes in Indian-administered Kashmir, SPYDER air defense system accidentally shot down an IAF Mil Mi-17 in Budgham, Kashmir. As a result, six Indian Air Force (IAF) personnel on board the helicopter and one civilian on the ground were killed. After 6 months of investigation, IAF confirmed that shooting down of Mi-17 was a friendly fire and 5 IAF personnel were held guilty.

Operators

Current operators

Georgia

Defense Forces of Georgia – There were reports that a battery of the SPYDER missile system was operated in 2008. No official confirmation exists and the Stockholm International Peace Research Institute (SIPRI) arms transfer database cannot confirm this. Jane's Missiles & Rockets magazine previously cited a Rafael representative claiming that one of the two export customers of the SPYDER missile system already has theirs deployed.

India

Indian Air Force – In 2006, India planned to acquire 18 SPYDER-MR systems at a cost of $395.2 million (Rs. 1800 crore) for its air force. The contract was reviewed by the Central Vigilance Commission, the government’s anti-corruption agency, before the agreement was signed in September 2008. In August 2009, the multibillion-dollar contract for Israeli anti-aircraft missiles was cleared by the Defence Acquisition Council headed by defence minister AK Antony. Although previous estimates of the contract's value was 18 billion rupees ($395.2 million), recent reports indicate a lower value of $260 million. The Jerusalem Post contradicts these figures and mentions a price of $1 billion for the purchase of the surface-to-air missiles. The SPYDER systems were delivered starting in 2012. 18 SPYDER-MRs along with 750 Python-5 surface to air missiles (SAMs) and 750 Derby SAMs has been delivered.

Singapore

Republic of Singapore Air Force – In 2008, the Ministry of Defence ordered two SPYDER-SR batteries along with 75 Python-5 SAMs and 75 Derby SAMs. They were all delivered during 2011 and 2012. Some SPYDER-SRs were operated by the 165 Squadron in 2011, it is also reported that more SPYDER-SRs are on order. The SPYDER system achieved full operational capacity on July 4, 2018.

Vietnam

In 2015, Vietnam chose the SPYDER missile system as its new medium-range air defense missile system. First deliveries were highlighted in July 2016. Vietnamese systems are mounted on RMMV HX range trucks. 6 systems are reportedly ordered.

Pending operators

Peru

Peruvian Air Force – In March 2012, Peru chose the winners of a $140 million competition meant to upgrade its ageing air defence systems out of the group of 20 defence companies.[59] Amidst the presence of Russia's Rosoboronexport and Chinese firms, the winners were Poland's Bumar Group, Israel's Rafael Advanced Defence Systems, and the USA's Northrop Grumman.[60] Rafael industries is expected to supply six SPYDER-SR systems in this deal.

Philippines

Philippine Air Force - Leading Philippine Defense Blog MaxDefense Philippines reported the selection of the SPYDER-MR for its ground-based air defense system (GBADS) requirement. During the Philippine Air Force Change of Command ceremony on December 21, 2018, outgoing Air Force chief Lt. Gen. Galileo Gerard Kintanar Jr. said that "three air defense systems from Israel" will be acquired. No specific model was mentioned by Kintanar despite the SPYDER being the only Israeli product evaluated. Through a text message sent to the Philippine News Agency, Defense Secretary Delfin Lorenzana confirmed the selection of the SPYDER but did not disclose the number of batteries to be purchased.

Czech Republic

The Czech government has approved the start of negotiations for the purchase of four Israeli "SPYDER" batteries under a G2G agreement between the two countries. Israel has been selected as the sole supplier for the project and the planned agreement between the defence ministries of the countries is estimated at over $400 million.

Israel offered the Spyder system in a direct government-to-government (G2G) sale. Negotiations should start soon and be concluded in early 2021. The estimated value of the contract is $428 million. Delivery of the systems is expected to begin in 2023 and last over two years. The SPYDER system includes a radar system produced by Elta, a subsidiary of Israel Aerospace Industries (IAI). Eight radars were acquired in 2019. The MADR systems will be delivered in 2021, tested, authorised and commissioned by 2023. The systems will be adapted to operate in accordance with Czech and NATO command and control systems.

An important part of the negotiations will be the share of Czech industry involvement. Prague wants to guarantee at least 30% of the programme to Czech companies. The truck system will use locally produced Tatra 815-7 8 × 8 chassis with ballistically protected cabins. Other elements that may be locally sourced are the integration of communications, datalink and C3, training and logistic support for at least 20 years.

The SPYDER airborne transportable system includes a command and control unit (CCU) with associated radar, 3-6 truck mounted missile units (MFU) and support vehicles. The open architecture design of the system allows the addition of external components such as radar, datalink, command and control. These missiles are dual-use missiles (they can be used for air-to-air or ground-to-air missions). The I-Derby is qualified for use with JAS-39 Gripen used by the Czech Air Force.
