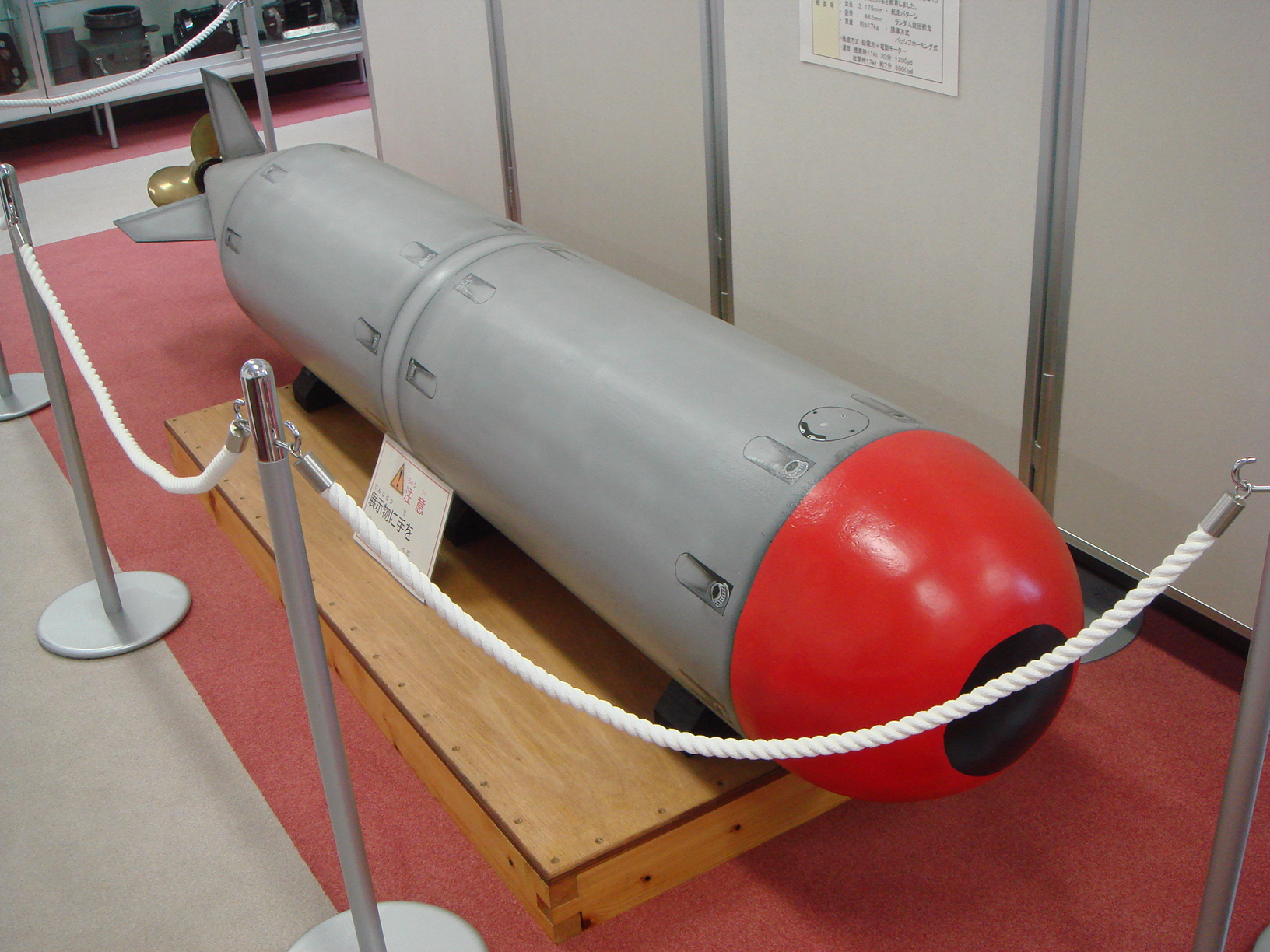

Il siluro statunitense Mk 34, inizialmente designato Mine Mk 44, poi Mk 34 mod 1

L'Mk 34, inizialmente designato Mine Mk 44, poi Mk 34 mod 1, era un siluro della classe da 21 pollici (in) (53,3 cm) ad uso aeronautico prodotto negli Stati Uniti d'America dal 1948 al 1954. E’ entrato in servizio nel 1948. E‘ stata una versione migliorata del Mark 24 FIDO passiva homing acustica siluro sviluppata durante la seconda guerra mondiale per il lancio da aeromobili ad ala fissa. Le principali differenze rispetto al Mark 24 erano l'uso di due batterie di propulsione, che potevano essere utilizzate in parallelo mentre il siluro era alla ricerca di un bersaglio per fornire maggiore resistenza e in serie per fornire maggiore velocità in modalità di attacco.

Ne furono prodotte circa 4.050 tra il 1948 e il 1954 prima che la produzione venisse interrotta. Utilizzato dalla flotta aerea della United States Navy rimase in dotazione ai reparti fino al 1958.

Il siluro Mk 34 Mod 1  era una versione migliorata della Mine Mk 24; utilizzava idrofoni magnetrostrittivi al posto degli idrofoni di cristallo. Utilizzava anche due batterie di propulsione in una disposizione di commutazione parallela / serie che forniva un tempo / portata di ricerca più lunghi e un passaggio a velocità più elevate durante l'attacco dopo l'acquisizione. Sviluppato dalla US Mine Warfare Test Station, Solomons, Md., Circa 4050 furono prodotti nel periodo dal 1948 al 1954. I principali produttori di questo siluro furono l'American Machine and Foundry Co., Buffalo, NY; il Naval Ordnance Plant, Forest Park, Ill .; e il Naval Mine Depot, Yorktown, Virginia.

In servizio per molti anni su aeromobili ASW, questo siluro è stato ritirato dall'uso della flotta con l'introduzione del Torpedo Mk 43.

Specifiche:

• Lunghezza: 125 in (320 cm)
• Diametro: 19 pollici (48 cm)
• Apertura aletta: 26,4 pollici (67 cm)
• Peso: 1.150 libbre (520 kg)
• Testata: 116 libbre (53 kg) HBX.

Velocità:

• 11 nodi (20 km / h; 13 mph) (modalità di ricerca)
• 17 nodi (31 km / h; 20 mph) (modalità di attacco).

Autonomia e resistenza:

• 30 minuti o 12.000 iarde (11.000 m) a 11 nodi (20 km / h)
• Da 6 a 8 minuti o 3.600 iarde (3.300 m) a 17 nodi (31 km / h).

Sviluppo

Nelle ultime fasi della seconda guerra mondiale la U.S. Navy ritenne necessario avviare lo sviluppo di un nuovo siluro da assegnare come dotazione standard ai reparti della propria aviazione navale. Il nuovo ordigno, designato Mine Mk 44, era uno sviluppo del precedente Mk 24 FIDO equipaggiato con un sistema di guida acustica passiva.

La principale innovazione rispetto al suo predecessore era l'adozione di due distinte batterie che provvedevano all'alimentazione del motore elettrico collegato all'elica. Questo permetteva di utilizzarle in parallelo aumentando così la gittata dell'ordigno in modalità di ricerca per essere commutate in serie, una volta individuato l'obiettivo, al fine di incrementarne la velocità massima.

Era dotato di un idrofono magnetostrittivo.

Impiego operativo

L'Mk 34 entrò a far parte della dotazione standard dal 1948, equipaggiando una serie di velivoli ad ala fissa sia a propulsione ad elica, come il Grumman TBM-3 Avenger [4], che a getto, tra i quali il Grumman S-2 Tracker. Rimase in servizio operativo fino al 1958 quando venne sostituito dal più moderno Mk 43.

Utilizzatori:

• Stati Uniti - United States Navy.

ENGLISH

The Mark 34 torpedo (initially Mine Mk 44, technically Mk 34 mod 1) was a United States torpedo developed that entered service in 1948. It was an improved version of the Mark 24 FIDO passive acoustic homing torpedo developed during World War II for launch from fixed-wing aircraft. The principal differences from the Mark 24 were the use of two propulsion batteries, which could be used in parallel while the torpedo was searching for a target to provide greater endurance and in series to provide greater speed in attack mode.

Approximately 4,050 were produced between 1948 and 1954 before production was ceased. The torpedo was replaced in U.S. service with the Mark 43 torpedo around 1958.

Specifications:

• Length : 125 in (320 cm)
• Diameter : 19 in (48 cm)
• Fin span : 26.4 in (67 cm)
• Weight : 1,150 lb (520 kg)
• Warhead : 116 lb (53 kg) HBX.

Speed :

• 11 knots (20 km/h; 13 mph) (search mode)
• 17 knots (31 km/h; 20 mph) (attack mode)
• Range and endurance :
• 30 minutes or 12,000 yards (11,000 m) at 11 knots (20 km/h)
• 6 to 8 minutes or 3,600 yards (3,300 m) at 17 knots (31 km/h).
