In data 13 settembre 2022, presso la base navale di Haifa, in Israele, si è svolta la cerimonia di consegna del cannone navale 76/62 SUPER RAPIDO Multi-Feeding (76/62 SR MF) di Leonardo a bordo della corvetta israeliana OZ. L’unità navale è il secondo esemplare classe MAGEN (tipo SA’AR 6) che è composta da 4 unità.
Il cannone Leonardo 76/62 SR MF è in grado di fornire capacità di:
- difesa aerea;
- anti-superficie;
- antimissilistica;

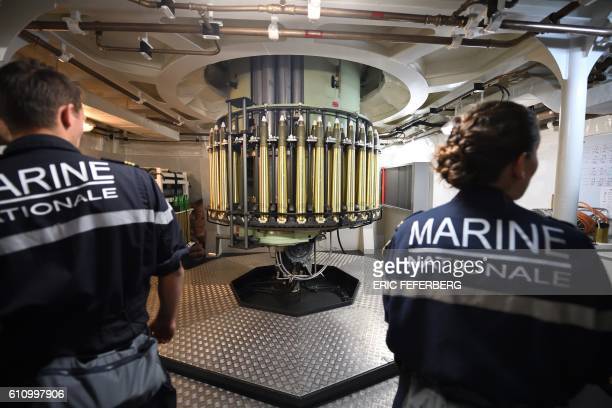

- cadenza di tiro di 120 colpi al minuto (da ciò deriva la denominazione SUPER RAPIDO) e per l’impiego di un sistema di alimentazione (Multi Feeding) che è in grado di selezionare qualsiasi munizione presente nelle “giostrine” indipendentemente dalla posizione (semplificando enormemente il passaggio da una munizione ed un’altra e da un ingaggio ad un altro).
Come noto, la Marina militare israeliana è stata tra i primi utilizzatori al mondo del cannone da 76/62 mm COMPATTO: 6 cannoni di questo primo tipo sono ancora in condizioni operative e in uso dal 1973 a bordo delle corvette missilistiche NIRIT o SA’AR 4.5.
Di recente, la Marina militare israeliana ha acquisito ed introdotti in servizio 4 nuovi cannoni 76/62 SR MF installati sulle corvette SA'AR 6; è presumibile che, nei prossimi anni, verranno acquisite munizioni avanzate e ulteriori armi complete.

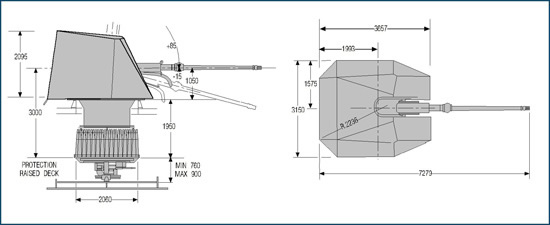

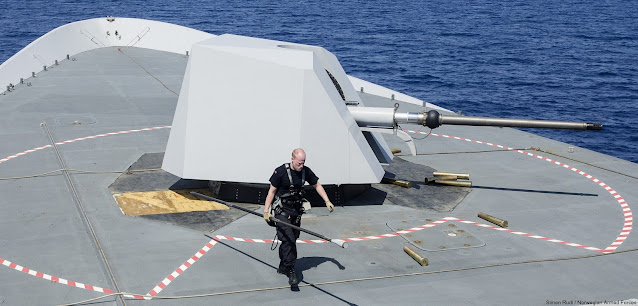

OTO Melara 76 mm
Il cannone OTO Melara da 76 mm è un cannone navale costruito e progettato dalla compagnia di difesa italiana Oto Melara (ora Leonardo). Si basa sull'Oto Melara 76/62C e si è progressivamente evoluto verso il 76/62 SR e il 76/62 Strales.
Il sistema è abbastanza compatto da poter essere installato su navi da guerra relativamente piccole. La sua alta cadenza di fuoco e la disponibilità di diversi tipi di munizioni lo rendono adatto per la difesa antimissilistica a corto raggio, il supporto antiaereo, anti-superficie e di terra. Le munizioni includono proiettili perforanti, incendiari, a frammentazione diretta e un proiettile guidato commercializzato come in grado di distruggere i missili anti-nave altamente manovrabili. L’arma può essere installata anche in uno scudo “stealth”.
L'OTO Melara 76 mm è stato ampiamente esportato ed è utilizzato da oltre sessanta marine in tutto il mondo. E’ risultato il favorito rispetto al cannone navale francese da 100 mm per il progetto congiunto francese / italiana delle fregate FREMM.
Il 27 settembre 2006 l'Iran ha annunciato di aver avviato la produzione in serie di un cannone navale chiamato Fajr-27, che è un cannone Oto Melara da 76 mm retro-ingegnerizzato. Di recente anche la Turchia ha realizzato un “clone”.
Altre specifiche:
- Raffreddamento: acqua di mare, acqua dolce per il risciacquo;
- Alimentazione elettrica: 440 V, trifase, 60 Hz, circuito principale; Rete 115 V, monofase, 400 Hz, servo e sincronizzata.
Varianti:
- Compatto - La versione originale ha una cadenza di fuoco di 85 colpi al minuto.
- Super rapido - La variante Super Rapido o " Super Rapido ", con una cadenza di fuoco maggiore di 120 colpi al minuto, è stata sviluppata all'inizio degli anni '80 ed è rimasta attuale a partire dal 2020. La maggiore cadenza di fuoco del Super Rapido è stata ottenuta progettando un sistema di alimentazione più veloce.
- Sistema Strales - La marina italiana ha tempo fa preferito il Super Rapido migliorato con sistema Strales e munizioni DART al Fast Forty 40 mm CIWS nel ruolo di difesa antimissilistica in quanto è in grado di contrastare diversi missili subsonici fino a 8.000 metri di distanza. È un cannone di medio calibro con una portata relativamente lunga e può essere utilizzato anche contro bersagli di superficie.
- Sovraponte - Il 76/62 Sovraponte ("over deck") è un nuovo supporto leggero compatto per il cannone 76/62. Il sistema è circa il 30-40% più leggero del Super Rapid standard e la sua installazione non richiede la penetrazione della coperta sottostante; la montatura ospita 76 proiettili pronti al fuoco ed è disponibile per la vendita sia con che senza il sistema Strales. Il Sovraponte è stato installato per la prima volta sui PPA classe Thaon di Revel della Marina Militare Italiana, posizionata sopra l'hangar elicotteri a poppa.
Munizioni
Per fornire più ruoli per il cannone OTO fornisce all'utente un'ampia gamma di munizioni specializzate:
- Standard HE: peso 6.296 kg, autonomia 16 km, effettivi 8 km (4 km contro bersagli aerei a 85°);
- MOM: sviluppato da OTO (Multirole OTO Munition);
- PFF: proiettile antimissilistico, con spoletta di prossimità e sfere di tungsteno incorporate nell'involucro per un effetto di frammentazione definito;
- SAPOM: 6,35 kg (0,46 kg HE), portata 16 km (SAPOMER: 20 km) semi-perforante;
- DART: proiettile guidato per bersagli di manovra antiaerei e antimissilistici ;
- VULCANO: 5 kg, proiettile guidato con una gittata massima di circa 40 km (è una versione più piccola del Vulcano da 127 mm).
Sistema controllo tiro
Dai primi anni '80 il cannone era stato dotato di un sistema più potente e flessibile, l'RTN-30X (utilizzato con il sistema Dardo-E CIWS e noto nella Marina Militare Italiana come SPG-73), in grado di gestire i cannoni da 40, 76 e 127 mm e missili Sea Sparrow - Aspide. Questo sistema entrò in servizio con la Marina Militare Italiana sull'incrociatore Garibaldi (C551: l'RTN-30X entrò in servizio per primo sulle fregate classe Maestrale; la torretta Dardo da 40 mm fu asservita ai più piccoli e vecchi radar RTN-20X), ma pur sempre con le torrette binate Dardo da 40 mm. Le prime unità equipaggiate con il Dardo E e il Super Rapido da 76 mm furono i DDG AUDACE, seguiti poi dalla classe Durand de la Penne. Il 76/62 è stato utilizzato anche con molti altri sistemi di controllo del tiro esteri.
Fuze
Ci sono stati molti sviluppi nelle spolette, essenziali per abbattere missili a bassa quota. La migliore spoletta sviluppata per i cannoni 76/62 è probabilmente la spoletta multiruolo programmabile 3A-Plus, prodotta da Oto Melara e Simmel Difesa, introdotta all'inizio degli anni 2000. Questa spoletta richiede l'installazione di un programmatore spoletta nel supporto.
La spoletta multiruolo programmabile presenta diverse modalità tra cui una modalità temporale per l'esplosione in aria e una serie di modalità di prossimità: prossimità con cancello, prossimità antimissilistica, prossimità di difesa aerea convenzionale e prossimità anti-superficie.
La spoletta include un DSP che annulla il disordine terra/mare ed è quindi in grado di rilevare un missile che vola fino a due metri sul livello del mare. Ha la capacità di riconoscere un bersaglio a una distanza di 10 metri. In tutto, la spoletta aumenta notevolmente l'efficacia del cannone quando si affrontano lanci di missili antinave.

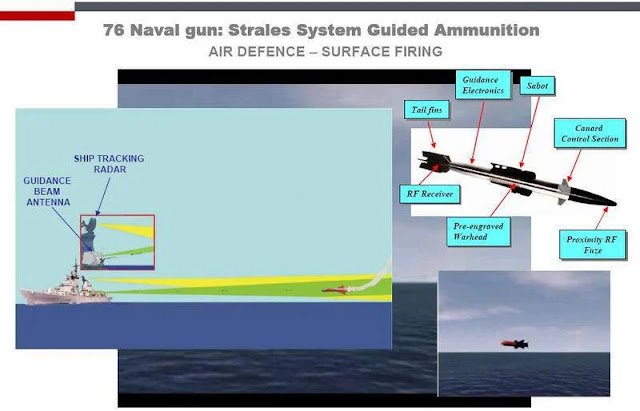

DART
Dagli anni '80 sono stati compiuti sforzi per lo sviluppo di munizioni guidate da 76 mm, ma ciò non è stato raggiunto fino a tempi recenti. La prima munizione di questo tipo fu la CCS (Course Corrected Shell), nota anche come 'CORRETTO'; un programma congiunto di OTO e British Aerospace. I lavori iniziarono nel 1985. Il proiettile aveva diversi piccoli razzi per deviare la traiettoria. I comandi radio venivano inviati dalla nave FCS. L'FCS non conosceva la posizione esatta del proiettile, solo quella del bersaglio. Questo sistema era troppo complesso e inaffidabile, quindi OTO studiò un altro sviluppo per ottenere una vera "munizione guidata".
Il risultato di questo sviluppo è un sistema che è stato chiamato DAVIDE per il solo mercato italiano e STRALES per l'esportazione mentre le munizioni guidate sparate sono state chiamate DART (Driven Ammunition Reduced Time of flight).
Il proiettile DART è simile per molti aspetti ad altri sistemi di ipervelocità, ad esempio la testata multi-dardo del missile Starstreak SAM, ma è un proiettile guidato tramite radiocomando e una spoletta di prossimità per l'ingaggio a basso livello (fino a 2 metri sopra il mare). Il DART viene sparato a 1.200 m/s (3.900 piedi/s), può raggiungere una portata di 5 km in soli 5 secondi e può eseguire manovre fino a 40G. Il proiettile DART è composto da due parti: quella anteriore è libera di ruotare e ha due piccole ali canard per il controllo del volo. La parte poppiera ha la testata da 2,5 kg (con cubetti di tungsteno e la nuova spoletta 3A millimetrica wave), sei ali fisse e le riceventi radio.
Il sistema di guida è Command Line of Sight (CLOS). Utilizza un'antenna TX installata sul cannone. Il comando radio è fornito tramite collegamento dati di trasmissione (Ka Band).
Il primo lotto di munizioni guidate DART 76mm, prodotte dalla OTO Melara, venne collaudato con successo a fine marzo 2014. Le prove di tiro furono condotte a bordo di una delle navi della Marina Militare Italiana equipaggiate con il sistema Strales 76mm SR e con il sistema di controllo del tiro Selex NA25. Le prime prove di tiro delle munizioni DART acquistate dalla Colombia nel 2012 sono state condotte con successo nel Mar dei Caraibi il 29 agosto dal sistema di difesa dello strato interno 76/62 Strales montato sulle sue fregate classe Padilla FS 1500 modernizzate.
VULCANO
Lo sviluppo più recente è il sistema di munizioni VULCANO 76. Fondamentalmente, è una versione ridotta della famiglia Vulcano da 127–155 mm di proiettili a raggio esteso sviluppati dalla Oto Melara; guidato dal sistema di navigazione inerziale e dai sistemi di posizionamento globale, è in grado di colpire bersagli a una distanza doppia rispetto alle normali munizioni da 76 mm. Utilizza la guida GPS-IMU e un sensore terminale IR o SALT. Si prevede che le munizioni Vulcano 76 GLR completeranno il processo di sviluppo, test e qualificazione entro la fine del 2022 con la consegna dei proiettili di produzione ai clienti dal 2023 al 2024 in poi.
Altri usi
La maggior parte dei tipi di munizioni di base offerti per l'Oto Melara 76mm possono anche essere sparati dall'auto blindata Rooikat sudafricana con lievi modifiche per passare dagli inneschi elettrici a quelli a percussione.
Questo, unitamente all'OTOMATIC, è l'unico sistema di veicoli terrestri in grado di schierare le stesse munizioni della sua controparte navale.
(Fonti: Web, Google, RID, Wikipedia, You Tube)
ASD.jpeg)
EDC.jpeg)
EDCE.jpeg)

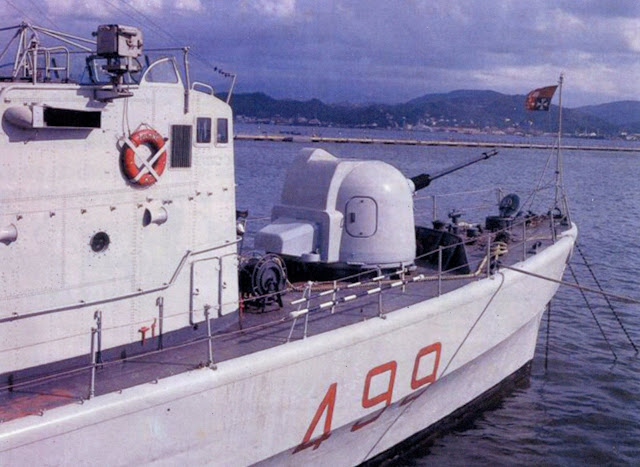

Il prototipo dell'OTO-MELARA 76/62 Compatto.
Il Leonardo 76/62 Sovraponte.
