La guerra in Ucraina sta recapitando la giusta dose di imbarazzo per il Cremlino: il T-90M Proryv 3 “Vladimir” (in cirillico: T-90 Владимир) annichilito da un Javelin o da una mina direzionale....

SI VIS PACEM, PARA BELLUM - “SVPPBELLUM.BLOGSPOT.COM"

….Se vuoi vivere in pace, sii sempre pronto a difendere la tua Libertà….

La guerra in Ucraina sta recapitando la giusta dose di imbarazzo per il Cremlino.

Dall'affondamento dell'incrociatore classe Slava Moskva in aprile al famigerato convoglio militare russo lungo 40 miglia bloccato vicino a Kiev, Mosca ha avuto poco di cui rallegrarsi in termini di proiezione di una forza militare competente e coesa. L’ultima “buona nuova” arriva attraverso prove visive che un T-90M Proryv-3 russo (Breakthrough-3), un moderno e raro carro da battaglia principale, è stato distrutto sul campo di battaglia dalle forze ucraine.

L'immagine, datata 4 maggio 2022, mostra quelli che sembrano essere i resti di un carro armato T-90M ancora fumante dopo un colpo diretto da qualche parte all'interno dell'oblast di Kharkiv, nel nord-est dell'Ucraina. Il fotografo Andriy Tsaplienko è visto in primo piano in una foto.

La notizia di quello che sembra essere il primo carro armato T-90M distrutto in Ucraina dovrebbe sollevare gli animi delle forze ucraine, dato il suo status di carro armato tecnologicamente più avanzato e capace all'interno dell'arsenale militare russo in prima linea.

Il lotto iniziale di carri armati T-90M di produzione è stato consegnato solo alla 2a divisione Guards MI Kalinin Taman Motor Rifle Division del 1st Guards Tank Army nella primavera del 2020, con stime recenti che suggeriscono che solo un centinaio di modelli sono attualmente in servizio in totale. I tanto pubblicizzati, ma ancora non provati in Ucraina T-14 Armata, non sono ancora pronti per il combattimento in prima linea e scarseggiano. Ciò è dovuto principalmente alle realtà finanziarie della produzione: un tank nuovo di zecca richiede sempre uno sviluppo minimo necessario per renderlo operativo sul campo di battaglia. Quindi, il T-90M progettato dalla Uralvagonzavod funge da importante aggiornamento della linea di carri armati T-90, introdotta per la prima volta all'inizio degli anni '90 in sostituzione del datato T-72. Il T-90M segue il T-90MS Proryv-2 (Breakthrough 2), un aggiornamento della variante T-90S incentrata sull'esportazione, che è stato svelato nel 2011.

La distruzione del carro armato riflette la prontezza di Mosca a impegnare materiale di fascia alta in battaglia. Ciò avviene nel mezzo della più ampia concentrazione delle sue forze nell'est dell'Ucraina, nel tentativo di acquisire il controllo definitivo o quasi sulla regione orientale del Donbas. Le prime prove che la Russia potrebbe aver impegnato una sua fornitura limitata di carri armati T-90M nel conflitto sono emerse già nel mese di aprile. Prove video rilasciate dalla Guardia nazionale russa (Rosgvardia) il 25 aprile, che da allora sono circolate sui social media, hanno rivelato un carro armato T-90M rozzamente nascosto nell'oblast di Kharkiv.

Sebbene la perdita di uno qualsiasi dei suoi preziosi carri armati T-90M sia ovviamente un duro colpo, l'esercito russo ha dovuto affrontare altre questioni relative al suo arsenale di carri armati durante il conflitto. In particolare, i vecchi carri armati dell'era sovietica, compresi i modelli T-72 e T-80, che sono stati ampiamente utilizzati durante l'invasione, hanno subito un effetto "jack-in-the-box" molto pubblicizzato a causa del modo in cui i proiettili per il cannone principale del carro armato sono immagazzinati internamente nello scafo. Ciò si traduce spesso nella violenta separazione della torretta dal resto dello scafo del veicolo se un attacco provoca la completa deflagrazione delle munizioni immagazzinate.

Dotato di un cannone principale a canna liscia 2A46M-4 migliorato da 125 mm in una torretta ammodernata, il T-90M è dotato di avanzate capacità di protezione dell'armatura e contromisure. L'armatura reattiva esplosiva (ERA) integrata Relikt è progettata per proteggere dai proiettili perforanti e riduce al minimo l'impatto dei sabot stabilizzati APFSDS.

Inoltre, il carro armato presenta in alcuni punti un'armatura a lamelle e può anche essere equipaggiato con un'armatura a rete, entrambe progettate per migliorare le sue difese contro le granate a propulsione a razzo. Le sue contromisure includono lanciagranate fumogeni, che possono aiutare ulteriormente a nasconderlo, anche dalla fanteria con armi anticarro. I principali miglioramenti dei sensori e del controllo del fuoco costituiscono il cuore dell'aggiornamento del T-90M, così come una postazione munita di armi remotizzate. Anche i sistemi ambientali e di propulsione del carro armato, così come il suo sistema di gestione delle munizioni, sono tutti aggiornati. Questi aggiornamenti non sembrano aver aiutato il T-90M in questione, che rappresenta la prima perdita confermata del mezzo.

Indipendentemente dal motivo per cui i carri armati T-90M non sembrano essere stati utilizzati nel conflitto fino a tempi più recenti, le foto del carro armato operativo più avanzato della Russia, distrutto sul suolo ucraino, non fanno bene all'esercito russo, la cui immagine come temuta forza di combattimento si è degradata a un livello che pochi avrebbero immaginato negli ultimi due mesi e mezzo.

Il T-90 “Vladimir” (in cirillico: T-90 Владимир) è un carro armato da combattimento di 3ª generazione, evoluzione del T-72B, sviluppato dalla Uralvagonzavod per soddisfare le necessità difensive delle forze armate russe con le quali presta servizio ininterrottamente dal 1993. Inizialmente denominato T-72BU o, alternativamente, Objekt 188, per non comprometterne il potenziale commerciale si decise di cambiarne il codice di designazione in T-90 a seguito delle prestazioni tutt'altro che brillanti offerte dai T-72 del Kuwait e dell'Iraq nel corso della prima guerra del Golfo.

Primatista mondiale di vendite dal 2001 al 2010, complice il mastodontico ordine avanzato dal Ministero della difesa indiano, il T-90 ha ricevuto il battesimo del fuoco nel corso della seconda guerra cecena del 1999 ed è stato impiegato attivamente nel corso della guerra civile siriana dall'esercito regolare di Damasco.

In servizio presso numerose forze armate delle regioni asiatiche e medio-orientali, a seguito della scomparsa di Vladimir Potkin, suo capo progettista, il governo della Federazione Russa ha ufficialmente concesso l'appellativo Vladimir al mezzo.

Negli anni 2010 è stata sviluppata per l'esercito russo una versione profondamente aggiornata chiamata T-90M, anche nota in patria come Prorvij-3, dotata degli stessi sistemi di puntamento, cannone e corazza reattiva del T-14 Armata. Tale versione è entrata in servizio nell'aprile 2020 presso la divisione corazzata Taman.

Storia

All'inizio degli anni '80, l'ufficio di progettazione UVTZ (Uralvagonzavod) a Nizhny Tagil iniziò a sviluppare nuovi ammodernamenti per il carro T-72. Nel 1985 fu selezionato il T-72B (Oggetto 184), equipaggiato con il sistema di protezione dinamica "Kontakt" ed il sistema d'arma guidato 9K120 "Svir". Tuttavia, la macchina non venne trovata soddisfacente in quanto il T-72, rispetto ad altri carri armati sovietici dello stesso periodo, era dotato di un sistema di controllo del fuoco semplificato 1A40 / 1A40-1 per mantenerne bassi i costi di produzione e semplificare l'addestramento degli equipaggi.

Ciò spinse allo sviluppo di un nuovo carro, denominato internamente "Object 188", dove l'enfasi principale venne posta sull'aumento dell'efficacia in combattimento portando il futuro T-90 al livello del T-80U in termini di efficienza di tiro. Venne pertanto selezionato il sistema di controllo del fuoco Irtysh 1A45, installato in serie sui carri armati T-80U dal 1985, ed un caricatore automatico già in uso sul T-72B.

Nel 1989, il carro armato "Object 188" è entrato in fase di test di stato, in cui dimostrò elevata affidabilità lungo i 14.000 km previsti, percorsi senza incidenti o guasti di rilievo. Di conseguenza, la Commissione di Stato raccomandò il carro Oggetto 188 per l'adozione. Il collasso dell'economia sovietica nel 1991, ritardò l'ingresso in produzione di 3 anni: i primi T-90 uscirono dalla catena di montaggio della Uralvagonzavod solo a novembre 1992. Al 1998, non erano stati prodotti più di 150 carri di serie di cui 107 distribuiti al Distretto Militare dell'Estremo Oriente.

Nel 1999 ha fatto la prima apparizione un nuovo modello di T-90, la versione A, con una nuova torretta.

Nel 2006 si contavano 272 carri T-90 in servizio con l'Esercito russo, inquadrati nella 5ª Divisione Carri della Guardia del Distretto Militare della Siberia e 7 T-90 nella Fanteria di Marina. Nel corso del 2008 60 nuovi T-90 sono stati distribuiti all'Esercito russo.

La versione T-90S è in servizio anche nell'Esercito indiano e la produzione su licenza indiana ha avuto inizio nel 2006-2007. Nel 2001 l'India ha comprato 310 T-90S dalla Russia. I T-90 sono stati fabbricati dalla Uralvagonzavod e i motori dalla fabbrica di trattori di Chelyabinsk. Il T-90 è stato scelto perché è uno sviluppo diretto del T-72 che l'India già possedeva, quindi per facilitare produzione e addestramento. L'affare siglato tra Russia e India è costato 750 milioni di dollari americani e l'India ha voluto il trasferimento delle tecnologie del T-90 sul proprio territorio. Esiste anche una versione indiana del T-90S, realizzata con l'ausilio russo e francese e chiamata Bhishma.

Nel 2011 è stata svelata una nuova evoluzione del T-90 creata principalmente per l'export e per ammodernare quelli già presenti tra le file dell'Esercito russo. Il T-90MS (versione export) o T-90AM (versione per l'Esercito russo).

Nel 2020, a seguito del mutamento dei rapporti con l'Occidente nel corso degli anni 2010, è entrato in servizio presso le forze armate russe il T-90M, dotato di nuovi propulsori, armamento, corazza e sistemi digitali impiegati sul carro di quarta generazione T-14 Armata.

Al giugno 2021, risultavano consegnati 30 esemplari.

Design

Armamento

L'armamento principale del T-90 è il cannone a canna liscia 2A46 M da 125 mm. Questa è una versione altamente modificata del cannone anticarro Sprut ed è lo stesso cannone utilizzato come armamento principale sui carri armati della serie T-80. Può essere sostituito senza smontare la torretta interna ed è in grado di sparare munizioni perforanti da scarto stabilizzate con pinne (APFSDS), anticarro ad alto esplosivo (HEAT-FS) e munizioni ad alta frammentazione esplosiva (HE-FRAG), come così come i missili guidati anticarro 9M119M Refleks. Il missile Refleks ha una guida semiautomatica del raggio laser e una testata HEAT tandem a carica cava. Ha una portata effettiva da 100 ma 6 km e impiega 17,5 secondi per raggiungere la portata massima. I Refleks possono penetrare per circa 950 millimetri (37 pollici) di armatura d'acciaio e possono anche ingaggiare bersagli aerei a bassa quota come elicotteri.

La mitragliatrice pesante antiaerea NSV da 12,7 mm ( 12,7 × 108 ) controllata a distanza può essere azionata dall'interno del carro armato dal comandante e ha una portata di 2 km e una velocità di fuoco ciclica di 700-800 colpi al minuto con 300 colpi disponibile (l'NSV è stato sostituito dalla mitragliatrice pesante Kord alla fine degli anni '90). La mitragliatrice coassiale PKMT da 7,62 mm ( 7,62 × 54 mmR ) pesa circa 10,5 kg mentre la scatola delle munizioni trasporta 250 colpi (7.000 colpi trasportati) e pesa altri 9,5 kg.

Come altri moderni carri armati russi, il 2A46M nel T-90 è alimentato da un caricatore automatico che elimina la necessità di un caricatore manuale nel serbatoio e riduce l'equipaggio a 3 (comandante, artigliere e autista). Il caricatore automatico può trasportare 22 proiettili pronti al fuoco nella sua giostra e può caricare un proiettile in 5-8 secondi.  È stato suggerito che i caricatori automatici sui moderni carri armati T-90 siano stati modificati per sfruttare le munizioni più recenti come il 3BM-44M APFSDS, che come l' M829A3 statunitense penetra meglio nella corazza rispetto ai precedenti proiettili più corti. I proiettili HEAT che possono essere sparati dal 2A46M includono il 3BK21B (con un rivestimento di uranio impoverito), 3BK29 (con una penetrazione accreditata di 800 mm di equivalenza RHA) e il 3BK29M (con una testata a carica triplo tandem). Inoltre il T-90 è dotato del sistema di impostazione della miccia spoletta Ainet che consente al carro armato di far esplodere 3OF26 proiettili HE-FRAG a una distanza specifica dal carro armato determinata dal telemetro laser dei cannonieri, migliorando le sue prestazioni contro elicotteri e fanteria.  Campo di tiro preciso dell'HE-Frag-FS 10 km, APFSDS 4 km.

Il sistema di controllo del fuoco del T-90 ha mostrato le seguenti caratteristiche delle riprese in combattimento durante i test di stato. Bersagli pesantemente corazzati a distanze fino a 5 km sono stati colpiti dal carro armato T-90 in movimento (fino a 30 km/h) con un'alta probabilità di essere colpiti al primo colpo. Durante i test di stato hanno effettuato 24 lanci di missili a distanze di 4-5 km e tutti hanno colpito il bersaglio (tutti i lanci di missili sono stati effettuati da professionisti inesperti). Un artigliere esperto a velocità di 25 km/h ha colpito 7 veri bersagli corazzati situati a distanze di 1.500–2.500 me 54 secondi.

Il sistema di controllo del fuoco sul T-90 include il sistema di avvistamento diurno e notturno PNK-4S/SR AGAT montato presso la stazione dei comandanti che consente il rilevamento notturno di un bersaglio delle dimensioni di un carro armato a distanze comprese tra 700 e 1100 metri a seconda della versione di la vista. I primi modelli del T-90 erano dotati del mirino TO1-KO1 BURAN, ma i modelli successivi (T-90S) sono stati aggiornati per utilizzare il mirino per imaging termico ESSA, che consente di sparare con precisione a una distanza di 5.000-8.000 m utilizzando il CATHERINE -Telecamera termica FC prodotta da Thales Optronique. L'artigliere è inoltre dotato del sistema di avvistamento diurno 1G46 che include un telemetro laser, guida missilisticacanale e consente di rilevare e ingaggiare bersagli delle dimensioni di un serbatoio da 5 a 8 chilometri (da 3,1 a 5,0 mi). L'autista utilizza un mirino diurno e notturno TVN-5.  Nel 2010, la Russia ha iniziato la produzione su licenza di termocamere Catherine FC sviluppate da Thales per i carri armati T-90M, ha affermato un quotidiano russo. Queste termocamere sono presenti anche sul T-90M "Bhishma" costruito in India su licenza.

Nel 2012 è stato presentato al pubblico il campione combinato di fabbricazione russa del sistema di avvistamento di supervisione del comandante T01-K04DT/Agat-MDT. Secondo Krasnogorsky Zavod (impianto), Agat-MDT ha la possibilità di essere installato (per un'ulteriore modernizzazione) alla vista del formato UPF domestico di nuova concezione 640 × 512 per 15 micron, che è possibile in futuro estendere la gamma di identificazione del bersaglio di notte a 3,5 — 4,0 km senza modifiche della vista.  Nel 2016, lo stabilimento di Krasnogorsk ha terminato di testare il sistema di avvistamento del cannoniere per la visione notturna Irbis-K per il T-80 U e il T-90, con le prime consegne nel 2018. Il completamento dell'Irbis-K, il primo mirino termico a matrice di mercurio-cadmio-telluride (MCT) prodotto in Russia, colmerà un divario con i principali paesi della NATO in quest'area. L'Irbis-K è in grado di identificare bersagli a distanze fino a 3.240 metri sia di giorno che di notte.

Il dispositivo di imaging termico di fabbricazione russa non solo significava che i carri armati russi non avrebbero più dovuto essere equipaggiati con parti estere, ma significava anche che la modernizzazione completa dei carri era più economica. Inoltre, nei prossimi anni non ci sarà alcuna diminuzione della domanda per il T-72 e il T-90. Il nuovo mirino per la visione termica del cannoniere Irbis-K e il sistema combinato di avvistamento e osservazione del comandante Agat-MDT possono essere forniti alle versioni aggiornate T-72, T-80 e T-90 (T-72B3M, T-80BVM, T- 90M...), in sostituzione della termocamera Catherine-FC di Thales.

Mobilità

Il motore principale è il motore diesel V-92S, costruito nel ChTZ. Diversi modelli del carro T-90 sono spinti da vari motori nei suoi modelli iniziali, come il motore a pistoni V-12 a quattro tempi V-84MS da 618 kW (840 hp), motori potenziati da 1.000 hp (750 kW) e 1.250 hp (motori da 930 kW) realizzati da Uralvagonzavod e consegnati da Chelyabinsk Tractor Plant. Il Т-90S con motore da 1.000 CV (750 kW) può raggiungere una velocità massima di 60 km/h su strada e fino a 45 km/h su terreni accidentati. Il carro T-90 ha la tipica disposizione della trasmissione, con motore e trasmissione posizionati posteriormente. I motori da 1.000 CV (750 kW) sono V-92 quattro tempi, 12 cilindri, multi-carburante diesel mentre il motore da 1.250 CV (930 kW) è V-96. La versione da esportazione del T-90, ovvero il T-90S modificato, è dotata di un motore diesel multi-carburante da 1.000 CV (750 kW) con turbocompressore. Il carro è inoltre dotato di un sistema di climatizzazione per il lavoro in zone ad alta temperatura.

Protezione

Il T-90 è dotato di un sistema di protezione "a tre livelli". Il primo livello è l' armatura composita nella torretta, costituita da un guscio dell'armatura di base con un inserto di strati alternati di alluminio e plastica e una sezione a deformazione controllata.

Il secondo livello è Kontakt-5 ERA di terza generazione ( armatura reattiva esplosiva ) che degrada significativamente il potere di penetrazione delle munizioni APFSDS a energia cinetica; questi blocchi ERA conferiscono alla torretta il suo caratteristico aspetto angolato a "conchiglia". I mattoni ERA si trovano anche sul tetto della torretta e forniscono protezione dalle armi di attacco dall'alto. Il pacchetto dell'armatura anteriore della torretta, oltre all'ERA e alla placcatura in acciaio, contiene un riempitivo composito di armatura composita russa inserita tra le piastre di acciaio superiore e inferiore. L'armatura composita si traduce in un peso inferiore e una migliore protezione rispetto alla corazza in solo acciaio.

Il terzo livello è una suite di contromisure Shtora-1 (in russo: Штора-1 o "cortina" in inglese), prodotta dalla russa Elektromashina. Questo sistema include due " dazzler " elettro-ottici/IR (cioè jammer a infrarossi attivi) sulla parte anteriore della torretta (che dà i distintivi "occhi rossi"), quattro ricevitori di allarme laser , due sistemi di scarica di granate 3D6 "smoke" e un sistema di controllo computerizzato. Lo Shtora-1 avverte l'equipaggio del carro armato quando il carro armato è stato " agganciato " da un laser di guida dell'arma e consente all'equipaggio di uccidere la torretta per affrontare la minaccia. Il jammer a infrarossi, il TShU1-7 EOCMDAS, blocca il sistema di guida semiautomatico command to line of sight (SACLOS) utilizzato da alcuni missili guidati anticarro. Le granate fumogene vengono lanciate automaticamente dopo che lo Shtora rileva che è stato agganciato da laser ostile. Le granate fumogene vengono utilizzate per mascherare il carro armato da telemetri laser e designatori, nonché dall'ottica di altri sistemi d'arma. I carri armati indiani T-90S non sono equipaggiati con la suite di contromisure Shtora-1.  Saranno equipaggiati con il sistema di difesa elettronica terrestre LEDS-150.

Oltre ai sistemi di protezione passiva e attiva, il T-90 è dotato anche di apparecchiature di protezione nucleare, biologica e chimica (NBC), spazzamine KMT e un sistema automatico di soppressione degli incendi. Sul T-90 può essere installato anche il sistema EMT-7 di contatore elettromagnetico.  L'EMT-7 emette un impulso elettromagnetico per disabilitare le mine magnetiche e interrompere l'elettronica prima che il tank le raggiunga. La suite di riduzione della firma Nakidka è disponibile anche per il T-90. Nakidka è progettato per ridurre le probabilità che un oggetto venga rilevato dall'infrarosso, bande termiche, radar-termiche e radar.

Durante un test condotto dall'esercito russo nel 1999, il T-90 è stato esposto a una varietà di munizioni RPG, ATGM e APFSDS. Quando equipaggiato con Kontakt-5 ERA, il T-90 non poteva essere penetrato da nessuno degli APFSDS o ATGM utilizzati durante la prova e ha superato un T-80U che ha anche preso parte.  Durante le operazioni di combattimento in Daghestan, ci sono state testimonianze di un T-90 che ha subito sette colpi da giochi di ruolo e che è rimasto in azione.

T-90M e T-90MS montano la più avanzata ERA "Relikt". Relikt difende dalle testate tandem, riducendo al contempo la penetrazione dei proiettili APFSDS di oltre il 50 percento. Può essere installato al posto di Kontakt-1 o Kontakt-5.

La torretta T-90A / T-90S utilizza una lega di acciaio più resistente, che fornisce un aumento di circa + 10-15% del livello di protezione dato dagli elementi in acciaio dell'armatura; poiché l'array da molti aspetti non è interamente in acciaio, l'aumento complessivo della protezione è inferiore a questo margine su queste aree.

Il sistema reattivo Kontakt-5

La corazza reattiva (EDZ, elementy dinamcheskoi zashchity, "elementi di protezione dinamica”) di 3ª generazione Kontakt-5 copre tutta la parte frontale e la prima parte delle gonne dei T-90. La torretta del carro si trova centrata in mezzo allo scafo ed è ricoperta da "piastre" di corazza reattiva. Questa corazza dà alla torretta una forma molto poligonale. Le "piastre" di ERA proteggono il carro da molti tipi di proiettili annullando l'effetto delle cariche cave (HEAT), tranne nel caso che queste ultime siano di doppia testata. La corazza reattiva Kontakt-5 funziona efficacemente anche contro proiettili a energia cinetica, uranio impoverito compreso, annullandone completamente l'effetto.

Tuttavia non è adatta ad essere utilizzata quando il carro è circondato da fanti amici, perché l'eventuale esplosione di una piastra causerebbe la morte o il ferimento degli uomini presenti nei dintorni.

La Kontakt-5 aggiunge alla corazza passiva del carro uno spessore equivalente in acciaio omogeneo di:

• 250 mm contro gli APFSDS;
• 600 mm contro gli HEAT.

Durante dei test condotti in Russia nell'ottobre 1999, un T-90 equipaggiato con Kontakt-5 è stato colpito più volte da vari RPG, ATGM e proiettili APFSDS. I risultati hanno mostrato che il carro non poteva essere penetrato da ATGM o APFSDS, al contrario del T-80U che è stato più volte perforato.

La corazzatura ha permesso a un T-90 colpito sette volte da RPG durante la guerra del Daghestan del 1999 di non subire danni significativi e rimanere operativo.

Il sistema di difesa attivo Shtora-1

Lo Shtora-1 (russo: Штора-1, "cortina") è un sistema di protezione attiva, sviluppato dalla VNII Transmash di San Pietroburgo. Il sistema comprende:

• Sistema di controllo computerizzato;
• Due gruppi di lancia-fumogeni da 81 mm 3D6;
• Due disturbatori radar IR ai lati del cannone;
• Quattro sensori laser sul cielo della torretta.

Il sistema avvisa, con luci e suoni, l'equipaggio del carro quando questo è inquadrato dalla guida laser di missili, in modo da far ruotare la torretta verso la minaccia. A questo punto il missile viene disturbato, se è a guida SACLOS, con segnali falsi dai sensori OTShU-1-7 ai lati del cannone. Ulteriore difesa può essere il lancio di fumogeni che nascondono il carro per 20 secondi ai telemetri laser e ad altri sistemi di mira.

I carri T-90S indiani sono sprovvisti dello Shtora.

Versioni:

• T-90: versione base
• T-90K: versione posto comando
• T-90S: versione per esportazione del T-90, senza protezione attiva Shtora-1
• T-90S Bhishma: versione su licenza del T-90S prodotta in India
• T-90SK: versione posto comando del T-90S
• T-90A: versione per l'Esercito russo con visore in torretta, motore V-92S2 e camera termica ESSA. Qualche volta questa versione è chiamata T-90 Vladimir o T-90M
• T-90SA: modello per l'esportazione del T-90A
• T-90SKA: versione comando del T-90SA;
• T-90AM: versione aggiornata del T-90A presentata nel 2011, dotata di corazza reattiva Relikt, nuovo sistema di tiro, protezione attiva Shtora-1, un sistema APS Arena-3 ed una diversa disposizione dello scomparto munizioni.
• T-90MS Tagil: versione aggiornata del T-90S presentata nel 2011
• T-90M Proryv 3: Versione presentata nel 2017 simile al T-90MS ma con molte modifiche, tra le quali: la corazza reattiva Relikt, un nuovo caricatore automatico, nuovo cannone 2A46M-4 125mm a canna liscia, una versione molto simile a quella usata sul T-14 Armata, nuovo motore V-92S2 diesel da 1.000cv. Secondo una stima nel 2018 400 T-90 risultavano essere disponibili per l'upgrade alla versione T-90M.

Varianti:

• BREM-72: versione carro recupero;
• BMR-3M: carro antimine;
• IMR-2MA: veicolo da combattimento del genio;
• MTU-90U: versione ponte trasportabile.

Operatori:

• Algeria - Esercito popolare nazionale - 572 tra T-90SA e T-90MS ordinati dalla Russia tra il 2009 ed il 2015.
• Armenia - Hayastani zinvats uzher - 30 T-90S arrivati dopo il 2016
• Azerbaigian - Azərbaycan Silahlı Qüvvələri - 100 T-90S ordinati nel 2014
• Egitto - Al-Quwwāt al-Barriyyat al-Miṣriyya - l’Egitto ha ufficializzato l'acquisto di 500 T-90MS il 27 giugno 2020; la produzione avverrà per larga parte nel paese arabo.
• India - Bhāratīya Thalsēnā - Circa 1600 T-90 Bhishma in servizio, più 464 ordinati al novembre 2019.
• Iraq - Al-Quwwat al-Barriyya al-ʿIrāqiyya - 73 T-90S/SK ordinati a luglio 2017.
• Russia - Suchoputnye vojska - 431 T-90 e T-90A nel 2007. Rispetto all'ammontare degli ordini al 2019, dei vari T-90 in servizio 160 saranno convertiti in T-90M entro il 2025. Le prime 10 unità T-90M sono state consegnate all'esercito nell'aprile 2020.
• Turkmenistan - Türkmenistanyň Ýaragly Güýçleri - Ordinati 10 carri armati T-90S nel 2010 per circa $ 30 milioni. Successivamente è stato effettuato un ordine successivo per altri 30 carri armati.
• Uganda - Forza di Difesa Popolare dell'Uganda - 44 T-90S acquistati nel 2011.
• Vietnam - Vietnamese People's Army - 64 T-90S/SK ordinati a luglio 2017.
• Siria - Al-Jaysh al-'Arabi al-Suri - la 4ª Divisione meccanizzata schiera diverse unità di carri T-90/T-90A forniti dalla Russia a supporto delle operazioni per la liberazione di Aleppo
• Kuwait - Al-Quwwat Al-Musallahah Al-Kuwaitiyah - Nel 2019 sono stati ordinati 146 T-90MS per sostituire gli M-84.

(Fonti: Web, Google, Thedrive, Wikipedia, You Tube)

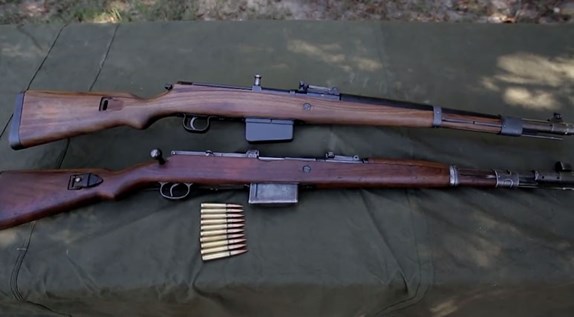

Il Gewehr 41 ("fucile modello 1941"), comunemente noto come G41(W) o G41(M), la cui lettera finale denota il produttore (Walther o Mauser)

SI VIS PACEM, PARA BELLUM - “SVPPBELLUM.BLOGSPOT.COM"

….Se vuoi vivere in pace, sii sempre pronto a difendere la tua Libertà….

Il Gewehr 41 ("fucile modello 1941"), comunemente noto come G41(W) o G41(M), la cui lettera finale denota il produttore (Walther o Mauser), è un fucile da battaglia fabbricato e utilizzato dalla Germania nazista durante la seconda guerra mondiale. Fu ampiamente sostituito dal Gewehr 43, che incorporava un metodo di funzionamento più affidabile.

Storia

Agli inizi degli anni '40, la Germania si rese conto che i fucili ad otturatore girevole-scorrevole non erano più ottimali per i combattimenti della seconda guerra mondiale e dunque, sulle orme di Unione Sovietica, Stati Uniti e Italia (rispettivamente dotati di SVT-40, M1 Garand e Armaguerra Mod. 39), si attivò per progettare un fucile semiautomatico, dato che fino ad allora le tattiche tedesche erano principalmente incentrate sul ruolo della mitragliatrice, lasciando in secondo luogo il ruolo dei soldati armati di fucili bolt-action, che in gran parte si occupavano di portare munizioni e scavare trincee per le mitragliatrici.

L'Heereswaffenamt, che è l'ufficio che si occupa degli armamenti dell'esercito del Reich, fece una specifica richiesta per il nuovo fucile semiautomatico che le forze armate avrebbero dovuto adottare, ed esso avrebbe dovuto soddisfare i seguenti requisiti:

• Non dovevano essere presenti fori nella canna per rendere l'arma autoricaricante;
• Non dovevano essere presenti parti mobili sulla superficie dell’arma;
• Nel caso in cui il meccanismo di caricamento automatico si fosse guastato, si sarebbe potuto utilizzare il fucile come un normale bolt-action.

Funzionamento

I primi due requisiti sopra elencati limitano tantissimo il sistema di operazione dell'arma: l'unico sistema di operazione che segue questi requisiti è il cosiddetto sistema Gas trap (o sistema Bang, dal cognome del progettista danese che lo inventò), un particolare sistema dove i gas sono sfruttati dopo l'uscita del proiettile dalla volata, con un piccolo cilindro posizionato alla fine della canna, nel quale i gas si espandono, a sua volta collegato ad un pistone che va ad azionare l'otturatore.

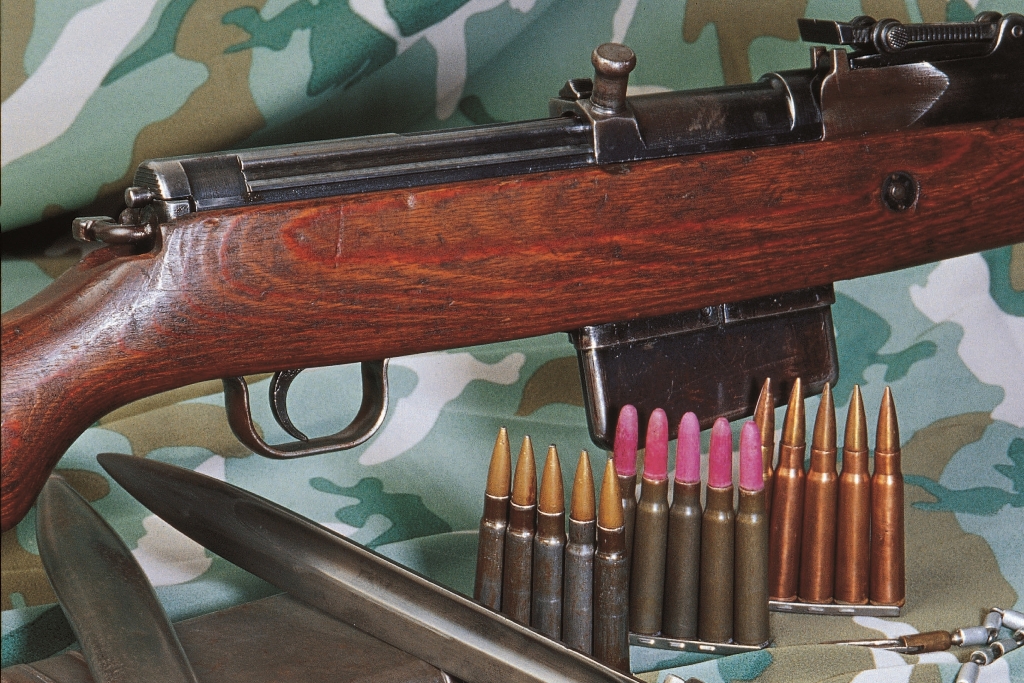

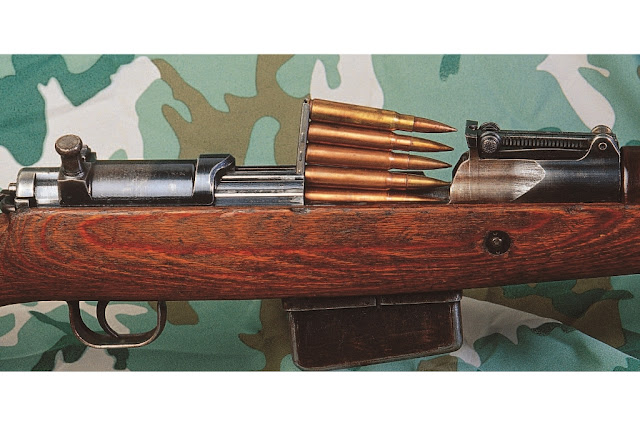

L'arma viene alimentata da un caricatore non amovibile da 10 colpi ricaricabile grazie a due stripper clip da 5 colpi utilizzate dal Kar98k.

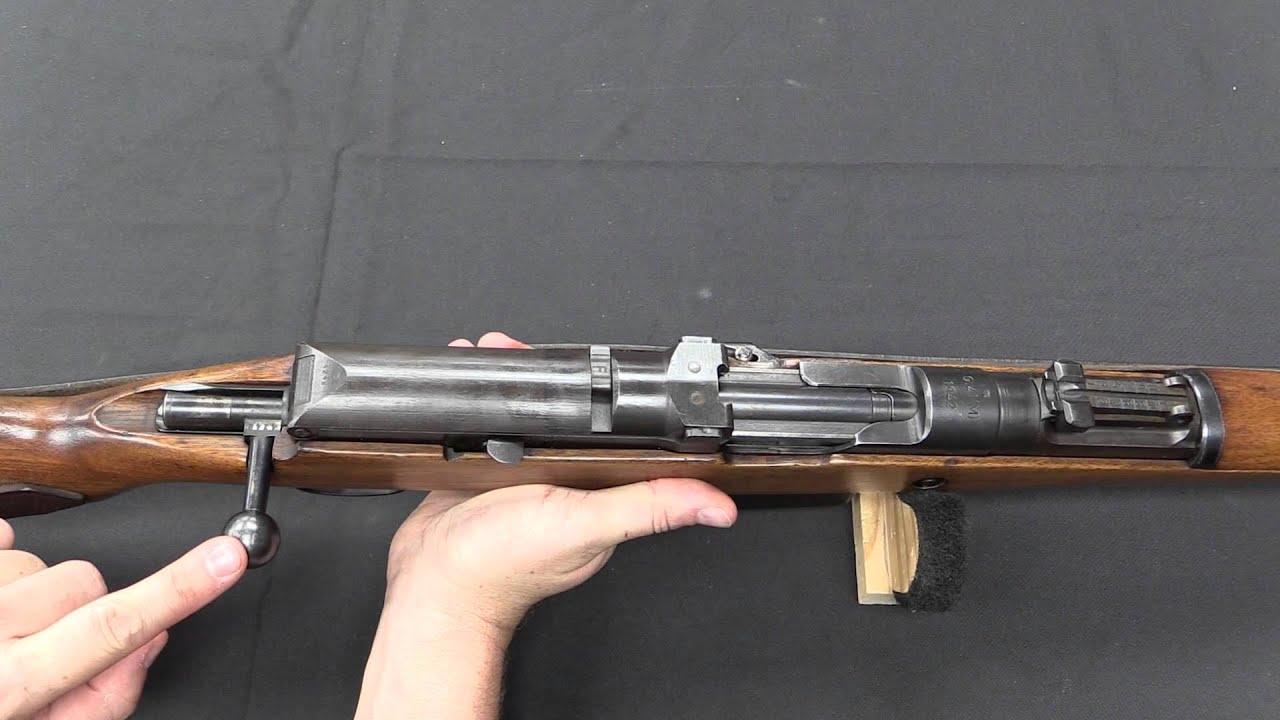

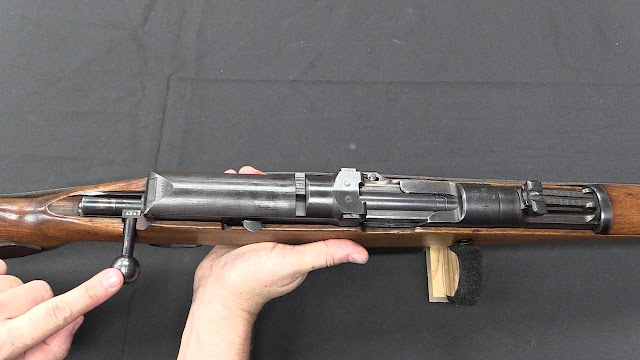

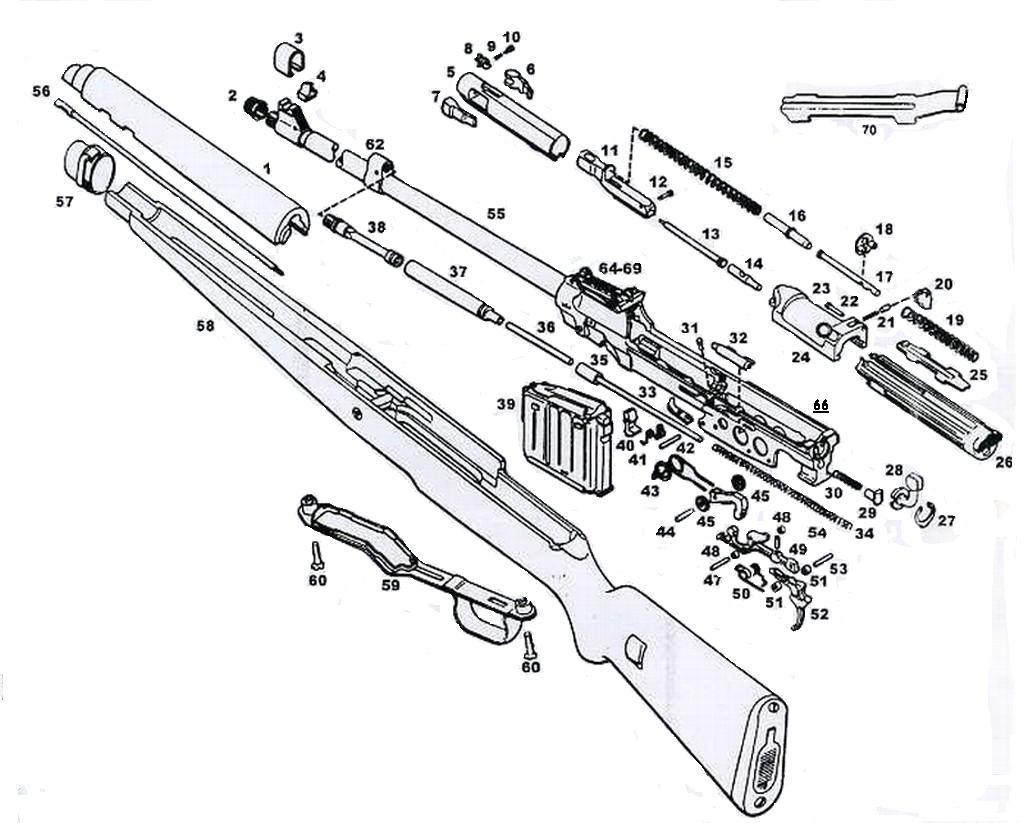

Il sistema di chiusura è formato dal porta-otturatore, un cuneo e dall'otturatore, che è dotato di due alette frontali. Le alette frontali si posizionano al di fuori dalla loro sede e si inseriscono all'interno di delle cavità nella culatta una volta che l'otturatore si chiude, bloccandolo stabilmente. Il cuneo (che è attraversato dal percussore) svolge la funzione di non consentire il movimento delle alette una volta che l'otturatore è chiuso. Una volta sparato il colpo, il gas che arriva dal pistone trascina indietro il portaotturatore, che, grazie a un dente, porta indietro il cuneo: a questo punto, le alette sono libere di ruotare all'interno dell'otturatore, liberandolo. Quest'ultimo comincia ad arretrare, trascinato dal portaotturatore, estraendo ed espellendo il bossolo sparato. La molla di recupero spinge il tutto nuovamente in avanti, preleva una cartuccia dal caricatore spingendola in canna.

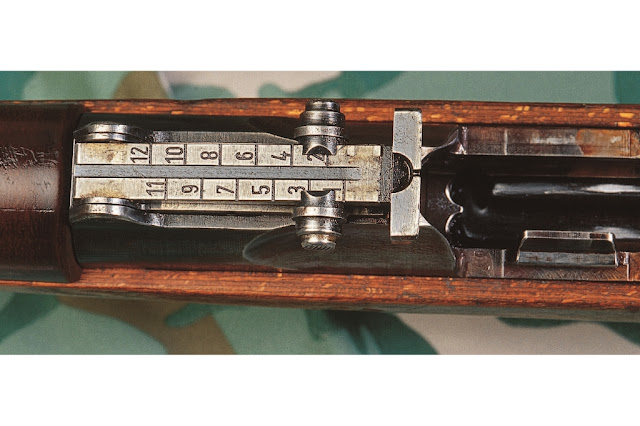

Le mire di cui era dotato il fucile sono sostanzialmente uguali a quelle del Karabiner 98k: una tacca di mira a "V" con alzo regolabile da 100 a 1.200 metri e possibilità di regolare anche la deriva.

I problemi del fucile

Come già detto il fucile ebbe molti problemi, la versione Mauser venne prodotta in 6.673 esemplari e 1.673 di questi vennero subito restituiti perché non funzionanti. Oltre ai problemi di produzione e ad avere un peso troppo elevato, la versione Mauser aveva anche un'inutile complicazione aggiuntiva: il terzo requisito sopra elencato ha reso l'arma ancora più complicata, dato che nel caso in cui il meccanismo di caricamento automatico si fosse guastato non c'era nessun bisogno di rendere l'arma bolt-action, sarebbe bastato riarmare banalmente il fucile, arretrando la maniglia di caricamento (l'unico motivo plausibile è che l'Herreswaffenamt pensava che i soldati si sarebbero trovati meglio con un sistema a loro familiare, presente sui Kar98k, cosa però ininfluente).

La versione Walter fu quella che ebbe più successo proprio perché ignorò totalmente gli ultimi due requisiti richiesti, ma nonostante questo in entrambe le versioni del G41 il sistema Gas trap non era molto affidabile dato che la camera di espansione dei gas situata alla fine della canna si sporcava notevolmente, non facendo così passare i gas per il pistone e non azionando l'otturatore, dunque, non potendo utilizzare l'arma.

In ogni caso, il fucile Walther venne ridisegnato nel 1943 nel Gewehr 43, utilizzando un pistone a corsa corta copiato dal fucile SVT-40 e implementando un caricatore a scatola rimovibile convenzionale.

Nella cultura di massa

Il Gewehr 41 è presente nei videogiochi Red Orchestra: Ostfront 41-45, Post Scriptum, Red Orchestra 2: Heroes of Stalingrad, nella mod di Call of Duty 2 Back2Fronts e in Forgotten Hope 2, una mod di Battlefield 2.

I modelli utilizzavano quindi un meccanismo noto come sistema "Bang" (dal nome del suo designer danese Søren H. Bang). In questo sistema, i gas propellenti venivano catturati da una trappola per gas a forma di cono alla volata, che a sua volta li deviava per azionare un pistoncino che a sua volta spingeva su un lungo stelo del pistone che apriva la culatta. Questo è in contrasto con il tipo più comune di sistema a gas, in cui i gas vengono prelevati dalla canna e spinti indietro su un pistone per aprire la culatta sul retro. Entrambi includevano anche caricatori fissi da 10 colpi che venivano caricati utilizzando due delle clip Karabiner 98k, utilizzando lo stesso Mauser standard tedesco da 7,92 × 57 mm. Ciò a sua volta rendeva la ricarica relativamente lenta (rispetto ai fucili che avevano caricatori che potevano essere ricaricati da una singola unità, come l' M1 Garand, sebbene fosse tipico per l'epoca, essendo identico alla procedura di ricarica del Lee da 10 colpi –Enfield).

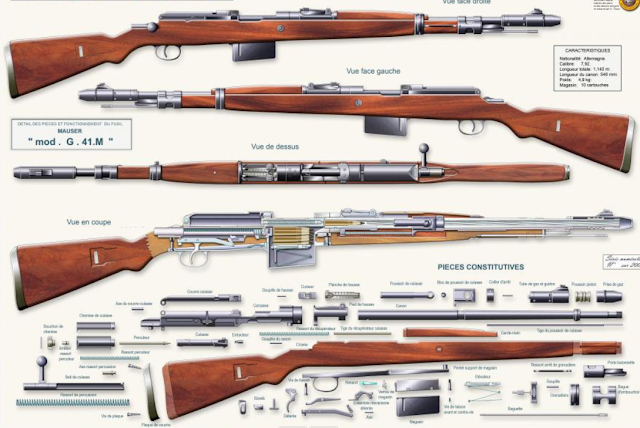

Il design Mauser, il G41(M), è stato l'unico dei due a rispettare i criteri imposti. Il risultato finale è stato un fucile eccessivamente complesso, inaffidabile, goffo e pesante. Incorporava una disposizione di avvistamento e controllo familiare al Kar98k standardfucile. Il G41 (M) era dotato di percussore, bloccaggio a otturatore rotante e presentava una tradizionale maniglia dell'otturatore / maniglia di ricarica che scollegava automaticamente il gruppo dell'otturatore dalla molla di rinculo nel caso in cui il fucile fosse utilizzato in modalità manuale. Le camme di sicurezza a bandiera bloccano l'attaccante. Ne furono prodotti solo 6.673 prima che la produzione fosse interrotta e di questi, 1.673 furono restituiti come inutilizzabili. Sono stati rilevati problemi di precisione poiché il mirino era montato sul tubo del gas davanti alla canna, producendo gioco dopo il fuoco prolungato. La maggior parte delle parti metalliche di questo fucile erano in acciaio lavorato e alcuni fucili, in particolare gli esempi successivi, utilizzavano i paramani in plastica di tipo bachelite .

Il design Walther ha avuto più successo perché i designer avevano semplicemente ignorato le ultime due restrizioni sopra elencate. Mancando un bullone, l'area del ricevitore era molto più pulita rispetto alla versione M. Tuttavia, sia la versione Walther che quella Mauser soffrivano di problemi di incrostazione del sistema del gas, poiché i gas alla volata si raffreddano e depositano incrostazioni di carbonio solido. Questi problemi sembravano anche derivare dal fatto che il sistema della trappola della volata diventava eccessivamente corroso dall'uso di sali corrosivi negli inneschi delle munizioni. Il gruppo della volata consisteva in molte parti aderenti ed era difficile da mantenere pulito, smontare e mantenere in condizioni di campo.

I fucili G41(W) sono stati prodotti in due stabilimenti, vale a dire Walther a Zella Mehlis e Berlin-Lübecker Maschinenfabrik. Le armi Walther portano il codice AC e le prove di ispezione WaA359, mentre le armi BLM portano il codice DUV con le prove di ispezione WaA214. Questi fucili sono anche relativamente scarsi e piuttosto preziosi per i collezionisti. Fonti diverse mettono cifre di produzione comprese tra 40.000 e 145.000 unità. Anche in questo caso, questi fucili hanno visto un alto tasso di abbandono sul fronte orientale.

Il fucile Walther è stato ridisegnato nel 1943 nel Gewehr 43, utilizzando un pistone a corsa corta copiato dal fucile SVT-40 e implementato un convenzionale caricatore a scatola staccabile.

(Fonti: Web, Google, Wikipedia, You Tube)
