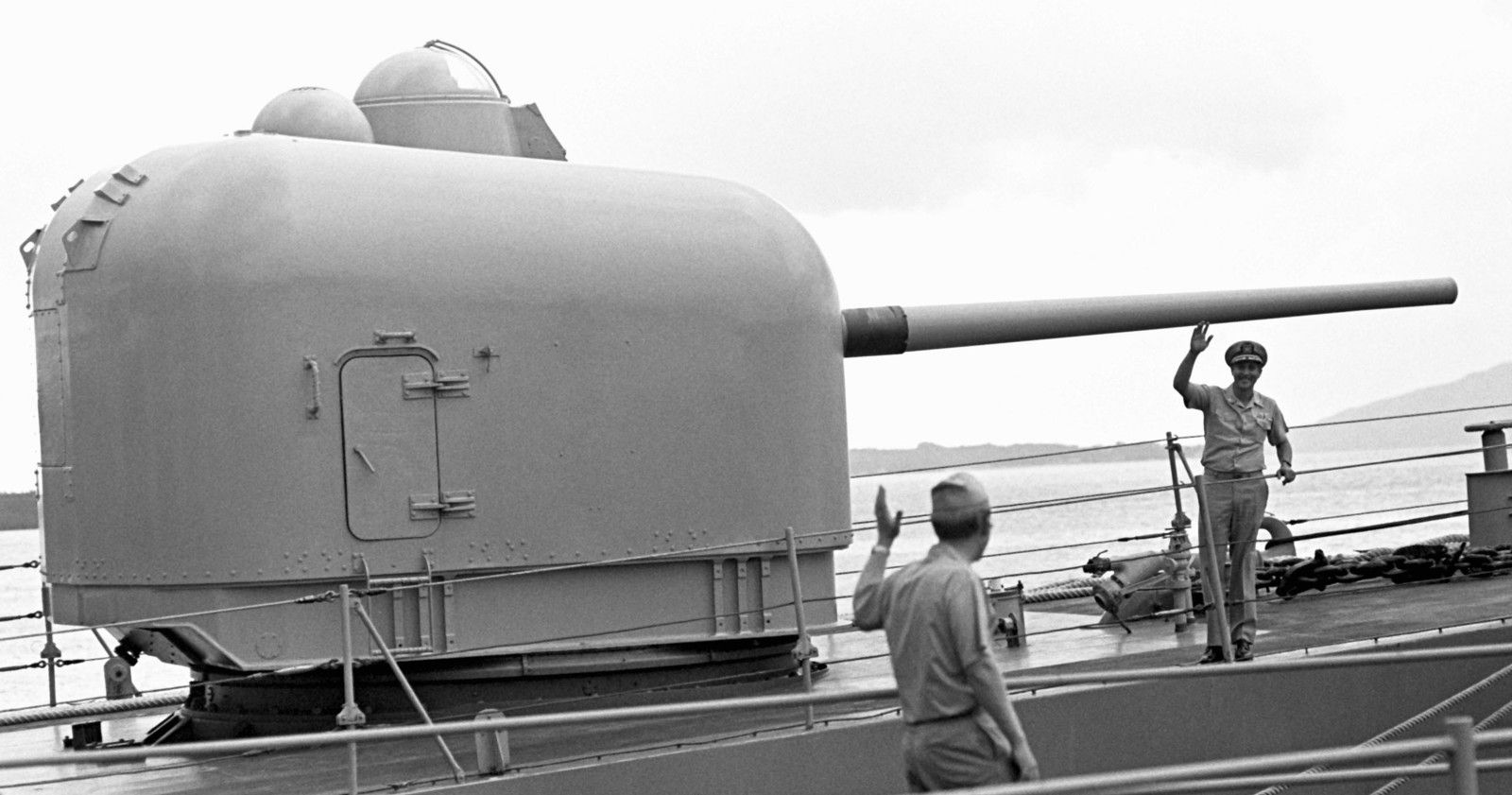

Il cannone navale F.M.C. Corporation Mk 42 da 127/54 mm

Il cannone navale F.M.C. Corporation Mk 42 da 127 mm è un'arma statunitense entrata in servizio nel dopoguerra.

L'unità è composta da un cannone Mark 18 e da un affusto Mark 42.

La torretta pesa circa 60,4 t, inclusi i due tamburi contenenti i 40 colpi.

I proiettili, che pesano 32 kg, vengono sparati ad una velocità di 808 m/s. La cadenza di fuoco massima e di 40 colpi al minuto. Inizialmente l'affusto era dotato di due postazioni locali per i cannonieri, una per il tiro superficie-superficie e una per il tiro antiaereo, ma la postazione del cannoniere antiaereo è stata in seguito rimossa, quando l'aumentato della velocità degli aeromobili navali ha reso troppo impreciso il puntamento manuale delle armi antiaeree.

Iniziò ad essere sostituito dall’ Mk 45 (del peso di 22,1 t) nel 1971.

Il cannone Mark 42 5 "/ 54 (127mm) è un cannone navale (artiglieria navale) utilizzato dall’US NAVY e da marine di altri paesi.

La terminologia del cannone navale degli Stati Uniti specifica che utilizza un proiettile di 5 pollici (127,0 mm) di diametro, e la canna è lunga 54 calibri (la lunghezza della canna è 5 "× 54 = 270" o 6,9 metri.)

Il 5 "/ 54 Mk 42 è un cannone automatico a doppio scopo (terra-aria / superficie-superficie). Di solito era controllato a distanza dal sistema di direzione fuoco Mk 68 Gun Fire Control System, o localmente dalla stazione One Man Control (OMC).

Cannone imbarcato da 127/54 Mark 42 -  5 "/ 54 C:

• genere - cannone imbarcato
• Luogo d’origine - Stati Uniti
• In servizio dal 1953
• Usato durante: Guerra del Vietnam  - Guerra civile libanese
• Massa - 60,4 tonnellate
• Lunghezza - 9,652 m
• Lunghezza della canna - 6,858 m
• canna: 5,82 m.
• Culla Convenzionale: 31,75 kg
• Calibro - 5 pollici (127,0 mm)
• Rinculo - 18,75 pollici (476,2 mm)
• Elevazione -15 ° / + 85 °
• Tasso di elevazione massimo: 25 ° / sec
• Velocità massima di movimento: 40 ° / sec
• Rateo di fuoco: 40 colpi al minuto automatico  - Down-rated a 28 colpi al minuto nel 1968
• Velocità alla bocca: 807,7 m / s
• Raggio di tiro massimo - • 25.909 m (23.691,2 m) a + 45 ° di quota  - • 51.600 piedi (15.727,7 m) a + 85 ° di elevazione.

Il supporto del cannone pesa circa 60,4 tonnellate con due tamburi sotto il supporto che contenevano 40 colpi di munizioni semi-fisse.

Il cannone sparava proiettili di 31,75 kg (70,0 libbre) ad una velocità di 2,650 piedi / s (807,7 m / s).  Il rateo massimo di fuoco è di 40 colpi al minuto. La capacità del caricatore è di 599 colpi.

Originariamente, il supporto Mark 42 era equipaggiato per due artiglieri, uno per il tiro di superficie e uno per il ruolo antiaereo; la posizione antiaerea fu scartata più tardi quando la crescente velocità degli aerei d’attacco navale rese impraticabile il puntamento manuale delle armi antiaeree.

Il cannone alleggerito mark 22 (22,1 tonnellate lunghe (22,5 t) ha iniziato a sostituire il Mk 42 nel 1971 per facilitare la manutenzione e per migliorare l'affidabilità nelle nuove costruzioni navali della Marina degli Stati Uniti.

UTENTI:

• Stati Uniti - US NAVY - Usato per la prima volta su USS Northampton (CLC-1) - Portaerei Forrestal- class (successivamente rimosso durante l’aggiornamento) - Belknap -incrociatore di classe e USS Truxtun (CGN-35) - Caccia Adams - Caccia classe Farragut - Caccia F.Sherman - Caccia Mitscher - Fregata di classe Knox;
• Australia - Royal Australian Navy
• Caccia Perth - class (classe di Charles F. Adams modificata)
• Egitto - Marina egiziana
• Frigate di classe Damiyat (ex fregate classe USN Knox )
• Germania - Marina militare tedesca - Lütjens -class destroyer (classe Charles F. Adams modificata)
• Grecia - Marina ellenica - Frigate classe Ipiros (ex fregate classe USN Knox )
• Cacciatorpediniere classe Kimon (ex cacciatorpediniere classe USN Charles F. Adams)
• Giappone - Forza di autodifesa marittima giapponese - Tachikaze: cacciatorpediniere di classe - Hatakaze - Caccia Haruna - caccia Takatsuki - Caccia Shirane
• Messico - Marina messicana - Frigate di classe Ignacio Allende (ex fregate della classe USN Knox )
• Spagna - Marina spagnola - Baleares - fregata di classe (classe Knox modificata)
• Taiwan - Marina della Repubblica di Cina - Fregata classe Chih Yang (modificata ex USN Knox )
• Thailandia - Royal Thai Navy - Phutthayotfa Chulalok - fregata di classe (ex fregate classe USN Knox )
• Turchia - Marina turca - Frigate di classe Muavenet (ex fregate della classe USN Knox).

English:

The Mark 42 5"/54 caliber gun (127mm) is a naval gun (naval artillery) mount used by the United States Navy and other countries. It consisted of the Mark 18 gun and Mark 42 gun mount. United States naval gun terminology indicates the gun fires a projectile 5 inches (127.0 mm) in diameter, and the barrel is 54 calibers long (barrel length is 5" × 54 = 270" or 6.9 meters.)

In the 1950s a gun with more range and a faster rate of fire than the 5"/38 caliber gun used in World War II was needed, therefore, the gun was created concurrently with the 3"/70 Mark 26 gun for different usages. The 5"/54 Mk 42 is an automatic, dual-purpose (air / surface target) gun mount. It is usually controlled remotely from the Mk 68 Gun Fire Control System, or locally from the mount at the One Man Control (OMC) station.

The self-loading gun mount weighs about 60.4 long tons (61.4 t) including two drums under the mount holding 40 rounds of semi-fixed case type ammunition. The gun fires 31.75 kg (70.0 lb) projectiles at a velocity of 2,650 ft/s (807.7 m/s). Maximum rate of fire is 40 rounds per minute. Magazine capacity is 599 rounds per mount. The Mark 42 mount originally was equipped for two on-mount gunners, one surface and one antiaircraft, but the antiaircraft gunner position was scrapped later on when the increasing speed of naval aircraft made manual aiming of antiaircraft weapons impractical. The Mark 45 lightweight (22.1 long tons (22.5 t)) gun mount began replacing the Mk 42 mount in 1971 for easier maintenance and improved reliability in new naval construction for the United States Navy.
