SI VIS PACEM, PARA BELLUM: FRONTE UCRAINO: La Russia ha perso un suo sistema di difesa aerea operativo più avanzato, l’S-400 Triumf (in cirillico: С-400 Триумф, nome in codice NATO: SA-21 Growler).

SI VIS PACEM, PARA BELLUM

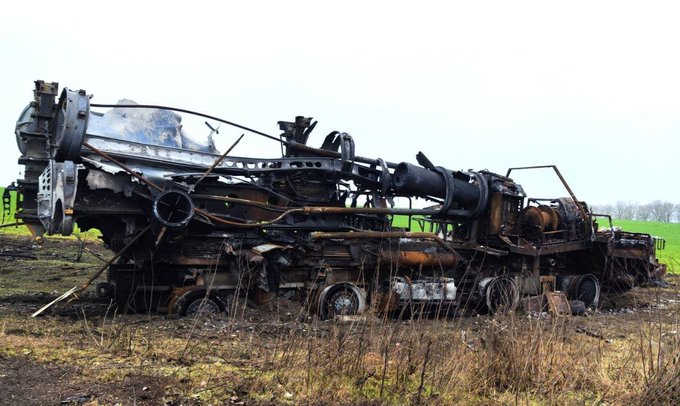

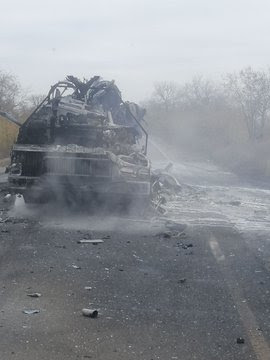

Le forze armate russe hanno perso in combattimento un sistema missilistico terra-aria S-400, cioè il sistema di difesa aerea operativa più avanzato i suo possesso. I sistema missilistico è stato fatto saltare in aria sulla strada vicino al villaggio di Ilyine, nella regione di Zaporizhzhia occupata dai russi.

È la prima perdita confermata del sistema missilistico terra-aria a lungo raggio S-400 (SA-21 Growler).

Il gruppo OSINT di Ukraine Weapons Tracker ha riferito che si trattava di un lanciatore 5P85SM2-01 per il sistema S-400 con missili 5V55R. L'S-400 è basato sul complesso missilistico di difesa aerea S-300PMU2 e si differenzia dai suoi predecessori per il suo raggio d’azione esteso e la capacità di utilizzare nuovi sistemi missilistici terra-aria. È in grado di rilevare e distruggere bersagli aerei poco osservabili (stealth) e in rapido movimento. È progettato per distruggere velivoli strategici e tattici e può colpire qualsiasi altro bersaglio aereo con fuoco pesante e contromisure ECM-ECCM.

I primi sistemi S-400 sono entrati in servizio il 28 aprile 2007.

L'S-400 Triumf (in cirillico: С-400 Триумф, nome in codice NATO: SA-21 Growler)

L'S-400 Triumf (in cirillico: С-400 Триумф, nome in codice NATO: SA-21 Growler), è un sistema d'arma antiaereo a lungo raggio di nuova generazione e fabbricazione russa, sviluppato dalla Almaz Central Design Bureau negli anni duemila ed entrato in servizio limitato nelle forze armate russe a partire dal 2007. Progettato per neutralizzare velivoli da attacco, AWACS, missili da crociera e missili balistici a medio raggio, così come identificati nel trattato INF in vigore fino al 2019, l'S-400 Triumf è la naturale evoluzione dei sistemi antiaerei di origine sovietica appartenenti alla serie S-300, che è destinato a sostituire.

Secondo il produttore, può ingaggiare fino a 36 bersagli simultaneamente posti a 400 km di distanza e fino a 30 km di altitudine, offrendo una copertura dello spazio aereo a 360°.

Al 2020, la versione da esportazione S-400E ha riscosso un notevole successo commerciale: le forze armate di Bielorussia, Cina, India, Turchia ed Arabia Saudita hanno siglato formalmente l'acquisto del sistema.

A causa delle prestazioni, perlomeno sulla carta, nettamente superiori a qualsiasi altro sistema antiaereo oggi sul mercato, nonché del vantaggio militare che esso può offrire una volta schierato, il sistema S-400 è apertamente osteggiato dal governo degli Stati Uniti ed è per tali motivi oggetto di intensa disputa internazionale: Cina, India e Turchia sono state infatti sanzionate e/o estromesse da programmi militari sviluppati congiuntamente con l'industria statunitense per aver acquisito il sistema ai sensi del CAATSA (Countering America’s Adversaries Through Sanctions Act) introdotto nel 2017. Nello specifico caso della Turchia, il Congresso statunitense si è perfino detto disposto a rilevare gli S-400 acquistati da Ankara quale condizione imprescindibile per la sua reintegrazione nel programma F-35.

Al 2021, l'S-400 costituisce la spina dorsale della difesa antiaerea della Federazione Russa nella quale opera agendo in simbiosi con i sistemi Buk-M3, S-300V4, S-350 ed S-500.

Caratteristiche

L'S-400 è stato progettato come sistema d'arma capace di intercettare e colpire aerei da guerra e missili balistici e da crociera che volano a una velocità fino a 4,8 km/s (17.000 km/h). Il sistema può individuare fino a 36 obiettivi contemporaneamente (80 nelle nuove versioni) in un raggio che va da 30 a 400 km in base al tipo di missile utilizzato (quest'ultima distanza viene raggiunta con il missile 40N6 con compiti ABM e anti AWACS).

Nel 2018 l'Esercito popolare cinese ha comunicato di aver abbattuto con successo, nel corso di un'esercitazione, un bersaglio in volo supersonico a 250 km di distanza.

Sviluppo

Lo sviluppo del sistema S-400 è iniziato alla fine degli anni '80 ed è stato annunciato dall'aeronautica russa nel gennaio 1993 con il dispiegamento da parte dell'esercito russo nel 2001. Il dottor Alexander Lemanskiy di Almaz-Antey era l'ingegnere capo del progetto S-400.

Nel 2003 è diventato evidente che il sistema non era pronto per l'implementazione. Ad agosto, due ufficiali militari di alto rango hanno espresso preoccupazione per il fatto che l'S-400 fosse testato con intercettori "obsoleti" del sistema S-300P e hanno concluso che non era pronto per il dispiegamento. Il completamento del progetto è stato annunciato nel febbraio 2004. Ad aprile, un missile balistico è stato intercettato con successo in un test del missile 48N6DM potenziato. Nel 2007, il sistema è stato approvato per il servizio. La Russia aveva accettato per il servizio il missile a lungo raggio 40N6 per il sistema di difesa aerea S-400, ha detto una fonte nell'industria della difesa nazionale all'agenzia di stampa TASS nell'ottobre 2018.

Il sistema missilistico S-400 Triumf e Pantsir può essere integrato in un sistema di difesa a due strati.

Struttura

I sistemi missilistici S-400 sono organizzati attorno al sistema di amministrazione 30K6E, che può coordinare otto divisioni (battaglioni). Il 55K6E è un centro di comando e controllo basato sull'Ural-5323 01. Il 91N6E è un sistema di rilevamento radar panoramico con una portata di 600 chilometri (370 mi) e protezione contro i disturbi, ed è montato su un MZKT-7930. Sei battaglioni di sistemi missilistici terra-aria 98ZH6E (un sistema di combattimento indipendente) non possono tracciare più di sei bersagli da soli, con altri due battaglioni se si trovano entro un raggio di 40 chilometri (25 miglia). Il 92N6E (o 92N2E) è un radar multifunzionale con una portata di 400 chilometri (250 mi), in grado di tracciare 100 bersagli. Per il lancio vengono utilizzati il lanciatore 5P85TE2 e il 5P85SE2 su un rimorchio (fino a 12 lanciatori). I missili 48N6E, 48N6E2, 48N6E3, 48N6DM, 9M96E, 9M96E2 e i missili a lunghissimo raggio 40N6E sono stati autorizzati da un decreto presidenziale russo.

Gli elementi opzionali dell'S-400 (98ZH6E) includono il 15I6ME–98ZH6E, che estende la copertura di 30, 60 e 90 km (19, 38 e 57 mi) da quella fornita dal 30K6E. Il 96L6E ha un raggio di rilevamento di 300 chilometri (190 mi). Il 40B6M ospita il radar 92N6E o 96L6E. Il Protivnik-GE è un radar UHF anti-stealth con una portata di 400 chilometri (250 mi). Il sensore passivo Moscow-1 è 2+ 1/2 volte più efficace del Protivnik, con una portata di 400 chilometri (250 mi) [ Orion per un sistema di difesa aerea con designazione del bersaglio, e Avtobaza-M e Orion+ Avtobaza aggiunge un rilevamento ad alta precisione. Secondo quanto riferito, le versioni 1RL220BE sono state utilizzate per il jamming. I missili S-200D Dubna (SA-5c) e i sistemi radar della famiglia S-300 P possono essere utilizzati senza ulteriori centri di comando e controllo. Anche i missili S-300 (SA-20A, SA-20B) possono essere guidati. A-50 e A-50U gli aeromobili forniscono preallarme e designazione del bersaglio di comando e controllo.

Il sistema di controllo 30К6Е può essere integrato con il sistema S-400 Triumf 98ZH6E; l'S-300PMU2 (attraverso il sistema di controllo 83М6Е2); l'S-300PMU1 (attraverso il sistema di controllo 83М6Е); il Tor-M1 attraverso il posto di comando della batteria Ranzhir-M; il Pantsir-S1 attraverso il veicolo con batteria al piombo. I radar Protivnik-GE e Gamma-DE, integrati con il sistema radar 92H6E, consentono la comunicazione tra ciascuna batteria con posti di comando senior Baikal-E e tipi simili; vicini sistemi di amministrazione 30К6Е, 83М6Е e 83М6Е2; il posto di comando Polyana-D4М1; posto di comando di aerei da combattimento e radar mobili a lungo raggio. Il componente VHF del sistema fornisce la ricerca e il tracciamento del settore, con la banda X e L componenti che forniscono capacità di tracciamento fine. Un buon posizionamento dei radar rispetto all'asse della minaccia consente ai componenti in banda L e X di illuminare il bersaglio in arrivo da angoli in cui la sezione trasversale del radar del bersaglio (RCS) non è ottimale. L'RLM-S e l'RLM-D hanno una migliore precisione di tracciamento dell'elevazione rispetto all'RLM-M e il Nebo M dovrebbe essere in grado di produrre tracce di alta qualità adatte alla guida a metà percorso dei moderni missili terra-aria e alla guida della traiettoria dei SAM legacy.

La stazione radar mobile Gamma-C1E SHF ha un raggio di rilevamento di 300 chilometri (190 mi). La stazione radar mobile VHF Nebo-M e la stazione radar Resonance-NE hanno un raggio di rilevamento di 400 chilometri (250 mi) e 40 chilometri (25 mi) fino a un'altezza di 500 metri (1.600 piedi). Tutti i localizzatori della famiglia Nebo sono raddoppiati per la difesa aerea dell'esercito. Durante gli anni '70 furono utilizzati i localizzatori mobili a lungo raggio UHF 5H87 e SHF 5H69 a bassa quota. Un obiettivo degli anni '80 era il rilevamento a un'altezza di 10 metri (33 piedi) a una distanza di 40 km (25 mi). Il computer Elbrus-90 viene utilizzato per controllare il sistema.

Componenti

Il radar panoramico 91N6E ha un raggio di scoperta dichiarato di 150 km (93 mi). Le distanze di ingaggio massime (le distanze di rilevamento sono più ampie) sono:

Per un bersaglio balistico (velocità di 4800 m/s e RCS di 0,4 metri quadrati): 200 km;
Per un target con RCS di 4 mq: 390 km;
Per il targeting di tipi di dimensioni di bombardieri strategici: 400 km.

Il radar e le apparecchiature del rilevatore di alta quota 96L6 (TSBS) funzionano indipendentemente dal rilevatore radar di basso livello 96L6E. La versione di esportazione 96L6E2 può tracciare un massimo di 100 bersagli ed è resistente ai falsi ritorni di disordine in terreni montuosi. Può svolgere le funzioni di posto di comando per battaglioni di S-300 (SA20/20A/20B) o S-400. Il 96L6-1 funge da comando delle batterie S-400 e S-500.

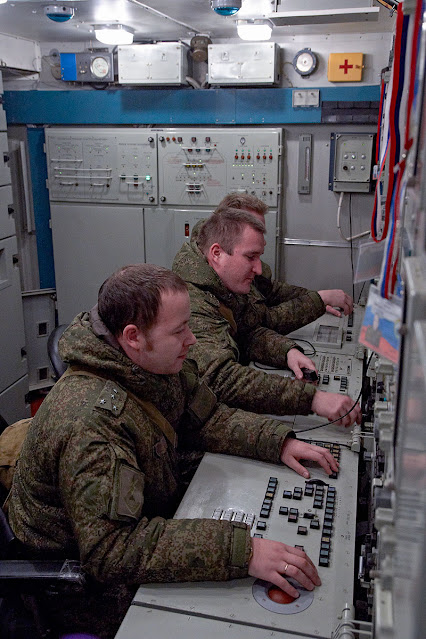

Centro di comando PBU 55K6E con una distanza massima tra il centro di comando e il battaglione di 98ZH6E quando vengono utilizzati i ri-trasmettitori è di 100 km (62 mi).

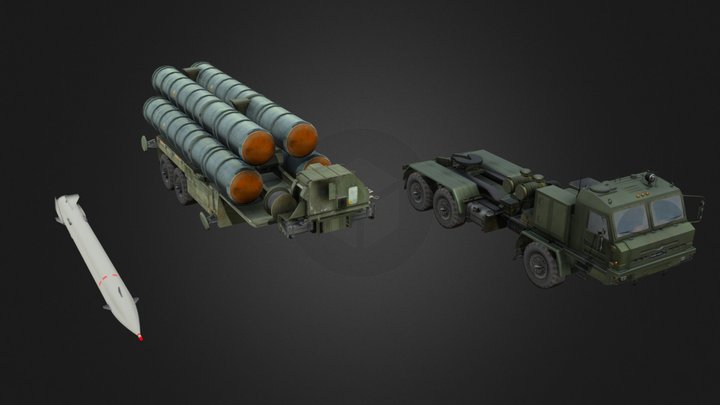

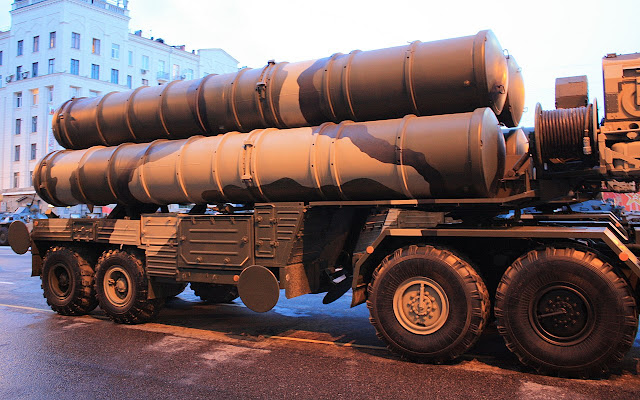

I missili vengono lanciati da lanciatori semoventi 5P85TE2 o lanciatori di rimorchi 5P85SE2 che operano in combinazione con un rimorchio per trattore BAZ-64022 o MAZ-543 M. Nel 2014 è stato introdotto un nuovo tipo di trasportatore per migliorare la mobilità riducendo al contempo il consumo di carburante. Il costo dei trasportatori nel 2014 è di 8,7 milioni di rubli. Secondo quanto riferito, i telai del lanciatore MAZ sono di qualità superiore rispetto all'equivalente domestico.

Missili

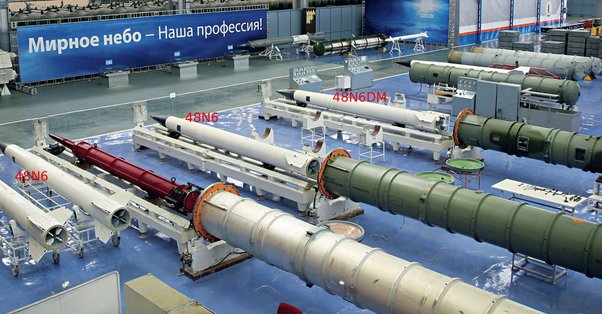

Un sistema composto da otto divisioni (battaglioni) può controllare 72 lanciatori, con un massimo di 384 missili (inclusi missili con una portata inferiore a 250 km). Un sistema a gas lancia missili dai tubi di lancio. A 30 metri (98 piedi) si attiva l'accensione del motore a razzo downrange. Nell'aprile 2015, è stato condotto con successo un lancio di prova del missile contro un bersaglio aereo a una distanza di 400 km (250 mi). I Transporter Erector Launcher (TEL) che trasportano il 40N6 a lungo raggio possono contenere solo due missili invece dei tipici quattro a causa delle loro grandi dimensioni. Un altro test ha registrato un missile 9M96 utilizzando una testa radar attiva che ha raggiunto un'altezza di 56 km. Tutti i missili sono dotati di testate a esplosione diretta, che aumentano la probabilità di completa distruzione dei bersagli. Nel 2016, le truppe missilistiche antiaeree russe hanno ricevuto missili guidati potenziati per i sistemi di difesa S-300 e S-400. La versione antiaerea del sistema missilistico, progettata per distruggere aerei, navi da crociera e missili balistici, può essere utilizzata anche contro bersagli terrestri. L'S-400 è in grado di intercettare missili da crociera a una distanza di soli 40 km circa a causa delle loro traiettorie di volo a bassa quota.

Armamento

Missile 48N6E3

Raggio d'azione: 250 km.
Velocità del missile: 4.800 m/s.

Missile 9M96E

Raggio d'azione: 40 km.
Velocità del missile: 750 m/s.

Composizione

Nella configurazione adottata dall'esercito russo il sistema S-400 è costituito da:

1 posto comando 55K6E
1 radar di acquisizione bersagli 91N6E con sistema di gestione del combattimento 30K6E
1 sistema di supporto logistico 30Ts6E
6 complessi 98Zh6E.

Ciascun complesso 98Zh6E, a sua volta, comprende:
