Il Convair B-58 Hustler è ampiamente ricordato oggi come il più spettacolare bombardiere della Guerra Fredda entrato in servizio con lo Strategic Air Command della US Air Force. Ma oltre ad essere un bombardiere nucleare, l'Hustler con ali a delta è stato anche adattato come aereo spia e, 60 anni fa, ha persino volato una missione durante la crisi dei missili cubani, utilizzando il suo sistema di ricognizione radar montato in un pod.
Dotato di una velocità massima di Mach 2,2 e una tangenza operativa di oltre 63.000 piedi, il B-58 era un candidato ovvio per i voli di ricognizione, così come la sua missione principale di portare sull’obiettivo bombe nucleari a caduta libera come parte delle forze deterrenti dello Strategic Air Command. A suo favore c'era anche la natura modulare dei suoi “POD di missione": una varietà di contenitori aerodinamici sulla linea centrale del velivolo che potevano trasportare diverse combinazioni di armi, carburante, elettronica difensiva e sensori.
Già nell'aprile 1956, sette mesi prima del primo volo del B-58, fu proposto un carico utile di sorveglianza per quella che sarebbe stata la versione da ricognizione dell'RB-58A. A quel tempo, come il bombardiere, l'RB-58 avrebbe dovuto volare indisturbato ad alta quota e le sue capsule di missione sarebbero state notevolmente avanzate per l'epoca. Invece di sensori ottici, doveva contenere un radar aviotrasportato Hughes AN / APQ-69, o SLAR. Questo utilizzava un'enorme antenna di 50 piedi che avrebbe utilizzato le emissioni di radiofrequenza per scansionare il terreno sul lato dell'aereo, fornendo un'immagine dettagliata del suolo.
Gli studi sull’AN/APQ-69 per l'Hustler iniziarono nel settembre 1956 e il POD si rivelò così voluminoso da non essere più in grado di ospitare carburante, riducendo gravemente il raggio d’azione dell'aereo. Allo stesso tempo, il POD era più lungo e più angolare del contenitore standard MB-1 (trasportante carburante e armi) e limitava l'RB-58 alle operazioni subsoniche.
Nonostante il potenziale dell'AN/APQ-69 come sensore, il pod per l'RB-58 non fu ritenuto degno di diventare operativo e fu cancellato nel 1958.
Tuttavia, il lavoro sul programma continuò e la Hughes completò uno dei pod, che fu consegnato alla Convair nel febbraio 1959 e poi testato in volo a bordo del B-58A 55-0668. Il velivolo volò con il pod da ricognizione per la prima volta il 24 dicembre 1959, e furono effettuati altri 25 voli di prova.
Secondo Peter E Davies nelle sue autorevoli B-58 Hustler Units, il pod conseguì "risultati soddisfacenti a distanze fino alle 50 miglia". La risoluzione era dell'ordine di 10 piedi. Sebbene questa fosse una prestazione del sensore impressionante per l'epoca, la riduzione della velocità e della autonomia derivante dall'aggiunta del pod avrebbe rimosso molti dei vantaggi dell'installazione su di un B-58.
Nel 1958 fu annullata anche una proposta per sviluppare una versione da ricognizione elettronica del B-58, con l'apparecchiatura Melpar ALD-4 di intelligenza elettronica (ELINT) installata. Ciò avrebbe fornito un mezzo automatico per agganciare le trasmissioni elettroniche ostili per l’analisi; tale esigenza operativa fu assegnata invece ai bombardieri RB-47 del SAC, molti dei quali erano disponibili per modifiche come queste, ma che non offrivano delle prestazioni del B-58.
Imperterrita, l’USAF continuò a cercare modi per sfruttare l'Hustler per la ricognizione. Nel giugno 1958, gli Aerial Reconnaissance Laboratories del Wright Air Development Center emisero una richiesta per un "sistema" di ricognizione ogni-tempo e questo portò la Convair ad avvicinarsi alla Goodyear Aircraft Corporation in cerca di proposte. A questo progetto fu dato il nome Quick Check.
Quick Check condusse al B-58 Hustler 55-0668, il nono velivolo da costruire e che fu convertito come banco di prova. Questo velivolo, costruito come macchina di pre-produzione YB-58A, in seguito divenne un addestratore TB-58A: per questo lavoro di prova fu designato RB-58A, opportunamente soprannominato Peeping Tom.
Nel giugno 1960, l'RB-58A Peeping Tom fu convertito nell'ambito del Project Quick Check, ricevendo un pod MB-1 molto modificato la cui parte anteriore conteneva l'AN / APS-73 di Goodyear, un radar ad apertura sintetica (SAR) funzionante nella banda X. Questo sensore scansionava entrambi i lati dell'aereo a una distanza fino a 80 miglia nautiche. Le immagini del POD venivano raccolte e archiviate su di una pellicola da cinque pollici per un'analisi successiva. A differenza del pod AN/APQ-69, questa versione aveva anche spazio per il carburante. L'aereo stesso aveva ricevuto un radome nasale riprofilato dietro il quale c'era un radar Raytheon a lungo raggio e un nuovo dispositivo stellare installato sopra la cabina di pilotaggio del navigatore.

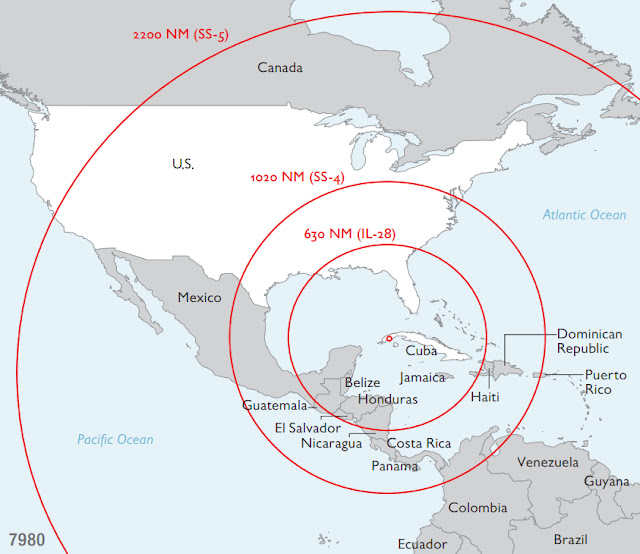

Fu durante la crisi missilistica cubana del 1962, con le due superpotenze sull'orlo del conflitto nucleare, che Peeping Tom volò per la sua unica missione operativa - per quanto si sa - nella sua configurazione Quick Check. Il 30 ottobre 1962, un equipaggio congiunto di Convair e General Dynamics portò l'Hustler appositamente modificato lungo la costa settentrionale di Cuba, il suo AN/APS-73 mappando il terreno dell'isola caraibica, allora sede del missile balistico a medio raggio R-12 sovietico (MRBM), missili balistici a raggio intermedio (IRBM) R-14, nonché missili da crociera e bombardieri a reazione Il-28 Beagle. Tutti questi dispositivi erano in grado di fornire carichi nucleari contro obiettivi statunitensi.
"L'AN / APS-73 fu efficace nel fornire una mappatura del terreno dettagliata per tutte le stagioni a velocità supersoniche su un raggio di 80 miglia e il volo su Cuba ad alta velocità", scrive Davies. "I risultati ottenuti con il pod, tuttavia, si erano rivelati migliori a velocità subsoniche."
Nonostante l’utilizzo poco noto nella crisi dei missili cubani, l’US Air Force decise di abbandonare il progetto Quick Check prima della fine di quell'anno. In seguito, la missione di ricognizione strategica sarebbe stata sempre più gestita da altri velivoli e satelliti spia specializzati. Sebbene questi mancassero delle prestazioni dell'Hustler (almeno fino all'arrivo dell'SR-71 verso la fine degli anni '60), sembra che i sensori radar dell'epoca fossero generalmente più efficaci se azionati da piattaforme subsoniche. Una volta abbandonata l'idea dei sorvoli di ricognizione sull'Unione Sovietica, anche le cellule dei velivoli più grandi, come l' RC-135, iniziarono ad operare lungo i confini. Piattaforme di stallo come queste offrivano vantaggi chiave, non ultimo lo spazio per apparecchiature di raccolta di informazioni sempre più diversificate, ma anche operatori dedicati per monitorare il "prodotto" in tempo reale.
Con il bombardiere B-58A insediato in servizio nel SAC, nel 1963 l'USAF tornò all'idea di un Hustler da ricognizione, forse ispirato dalle sue prestazioni al largo delle coste cubane. Nell'ambito del progetto Main Line, dieci pod di missione MB-1C esistenti vennero adattati con un'unica fotocamera panoramica rivolta in avanti per la fotografia a bassa quota. In tutto, 45 B-58A ricevettero le modifiche per utilizzare il pod, che prevedevano un profilo di missione a 500 piedi e Mach 1. Mentre un equipaggio ben addestrato era in grado di ottenere buoni risultati, i B-58 della Main Line non furono mai seriamente presi in considerazione per il duro lavoro della ricognizione strategica. Invece, furono utilizzati principalmente per monitorare i disastri naturali; la telecamera era controllata dal navigatore nella seconda cabina di pilotaggio.
In modo alquanto confuso, ben 17 test di servizio pianificati per l'YB-58A sono stati completati con la designazione RB-58A, con l'intenzione di trasportare un pod da ricognizione, ma la maggior parte è stata invece utilizzata in vari programmi di test insieme all'XB-58 e all'YB-58A. Successivamente, vennero riportati agli standard di produzione del B-58A e rilasciati alle unità operative.
Così com'era, la storia della ricognizione dell’Hustler era destinata a essere breve. Anche la versione del bombardiere B-58 si rivelò di breve durata, con una combinazione di alti costi operativi e progressi nelle difese aeree sovietiche, insieme all'avvento dei missili balistici intercontinentali, assicurando che fosse ritirato dopo solo un decennio di servizio.
Per quanto drammatico e rivoluzionario fosse il B-58 in termini di prestazioni e tecnologia, vale anche la pena dare un'occhiata a ciò che avrebbe potuto essere. Alla fine degli anni '50, erano in corso studi su quello che sarebbe stato un derivato del B-58 ancora più capace ed esotico, il cosiddetto "Super Hustler". Destinato a volare a 90.000 piedi con un raggio d’azione di 4.000 miglia, questo concetto era stato apparentemente pianificato dalla Convair su richiesta della CIA e, non sorprende, sarebbe stato una piattaforma di ricognizione strategica, sebbene fossero previste anche versioni d’attacco.
L'originale "Super Hustler" avrebbe utilizzato un concetto a tre stadi, con un B-58A più o meno standard utilizzato per trasportare un secondo stadio parassita alimentato tramite ramjet e un terzo stadio senza pilota, anche con motori a reazione + ramjet.
Alla fine, gli studi condussero al progetto Kingfish: un veicolo a stadio singolo, con poco DNA del B-58 rimanente e lo stesso propulsore turbojet J58 gemello utilizzato nell'A-12 della Lockheed. Una versione da ricognizione del Kingfish avrebbe dovuto registrare un sorprendente Mach 6+ a un'altezza di 125.000 piedi.
La promessa dell'A-12 rese consapevoli i vertici operativi che il Kingfish sarebbe rimasto in un vicolo cieco e che la Convair non avrebbe mai potuto fornire alla CIA o all’US Air Force un aereo da ricognizione ad alta quota ad alti numeri di Mach.
Tuttavia, la storia del recce Hustler avrebbe, in un certo senso, chiuso il cerchio. Quando l'Air Force iniziò a introdurre l'aereo da ricognizione strategica SR-71, aveva bisogno di equipaggi adeguati. Mentre alcuni di questi uomini provenivano dal programma U-2, altri erano aviatori con un'adeguata esperienza ad alta velocità della comunità B-58. Infatti, dei 26 equipaggi degli SR-71 assegnati all'iniziale 9th Strategic Reconnaissance Wing, una metà aveva precedenti esperienze con il B-58. Mentre l'Hustler sarebbe stato presto confinato nei cimiteri del deserto del Nevada, alcuni di coloro che l'avevano pilotato avrebbero ricoperto ruoli vitali nel mondo della ricognizione strategica per alcuni anni a venire.

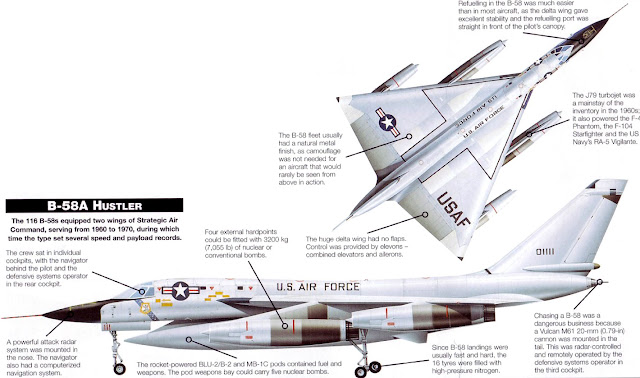

IL BOMBARDIERE B-58 HUSTLER
Il Convair B-58 Hustler fu il primo bombardiere supersonico a turbogetto a diventare operativo e il primo in grado di raggiungere Mach 2.
Il velivolo fu sviluppato per la statunitense United States Air Force per operare all'interno dello Strategic Air Command (SAC) nel corso della seconda metà degli anni cinquanta. In origine, il progetto prevedeva missioni ad alta quota e velocità con lo scopo di evitare gli intercettori sovietici nel contesto della guerra fredda. L'introduzione in servizio di nuove generazioni di missili terra-aria ad alte prestazioni, obbligò i B-58 a convertirsi in aerei da attacco per penetrazioni a bassa quota, in ciò limitando fortemente l'autonomia disponibile e quindi il ruolo strategico. Questo fatto causò una breve vita operativa del progetto che si svolse interamente tra il 1960 e il 1969. Il ruolo dell'Hustler fu sostenuto da altri bombardieri supersonici specializzati, quali il General Dynamics F-111 e il successivo B-1 Lancer.
Il B-58 ebbe una grande notorietà presso il pubblico americano a causa dei boom sonici che spesso venivano uditi al suo passaggio in volo supersonico.
L'inizio dello sviluppo del Convair B-58 può essere fatto risalire allo studio designato GEBO I (GEneralized BOmber study I) avviato nell'ottobre del 1946. Questo studio era volto alla acquisizione un bombardiere in grado di superare Mach 1.
Tre anni più tardi il GEBO I venne però abbandonato in quanto finiva per sovrapporsi con il Boeing B-52. Nello stesso tempo, marzo del 1949, venne avviato lo studio GEBO II. Scopo di questo programma era quello di verificare l'equazione portanza/resistenza applicandola ai grandi velivoli supersonici. La teoria indicava che un bombardiere supersonico, alla stessa velocità, avesse una resistenza cinque volte superiore a quella di un caccia. Pertanto si ipotizzava che la potenza richiesta fosse anch'essa cinque volte superiore mentre il raggio d'azione divenisse cinque volte inferiore.
Lo sviluppo di questo nuovo studio venne portato avanti dalla Boeing e dalla Convair. Le due ditte presentarono ognuna un proprio progetto. La Convair presentò il progetto per un aereo parassita che doveva essere portato in volo da un Convair B-36. Il velivolo sarebbe stato rilasciato ad una certa distanza dall'obiettivo e, una volta compiuta la missione, sarebbe ritornato all'aereo-madre con il quale avrebbe fatto ritorno alla base. Designato FZP-100 questo aeroplano aveva una configurazione bimotore con ali a delta. La scelta di questa particolare, e per l'epoca abbastanza innovativa, configurazione alare venne decisa analizzando la massa delle ricerche condotte dai tedeschi durante la seconda guerra mondiale. Venne coinvolto anche Alexander Lippisch, ingegnere tedesco da sempre sostenitore dell'ala a delta. Questa configurazione venne quindi scelta per il progetto che la ditta sottopose all'USAF. I motori avrebbero dovuto essere due J53 prodotti dalla General Electric. Era prevista anche la possibilità di montare un terzo motore che poteva essere montato installando un apposito pod ventrale. Il peso dell'FZP-100 era stimato in 43.350 kg. L'USAF assegnò alla ditta un contratto di otto mesi per sviluppare quello che venne designato Long Range Supersonic Bomber/Recoinnasance Airplane MX-1626.
L'8 dicembre 1951 il SAC emise la nuova specifica la GOR SAB-51 (General Operational Requirement Strategic Bombardament System SAB-51). Questa nuova richiesta era rivolta alla acquisizione di un velivolo capace di volare a Mach 1,5 alla quota di 15.250 metri e a Mach 0.9 alla quota minima. La specifica GOR SAB-51 fu nuovamente inviata sia alla Boeing che alla Convair.
Nel frattempo il progetto della Convair aveva subito una evoluzione. Da bimotore era divenuto un quadrimotore con i reattori alloggiati su piloni sub-alari. Le ali a delta erano state mantenute mentre l'abitacolo era stato completamente riprogettato. Tra le altre caratteristiche del nuovo progetto si annoverava la possibilità di essere rifornito in volo e quella di ospitare l'intero carico bellico all'interno di un pod ventrale sganciabile. Questa sistemazione permetteva di evitare di dover realizzare una stiva all'interno della fusoliera. Ogni pod era in grado di contenere una bomba atomica W39 e circa 15.927 litri di carburante.
Nell'ottobre del 1952 l'USAF firmò un contratto per la costruzione di due prototipi. Il 5 marzo del 1953 a questo aereo venne assegnata la designazione di XB-58/XRB-58 in quanto doveva essere realizzato sia in versione bombardiere che ricognitore. Quest'ultima con il procedere dei lavori venne abbandonata. Il progetto era però conosciuto anche come WS-102 (Weapon System-102) mentre per la ditta era il Model 4. Il personale tecnico lo soprannominò Hustler (ragazzo che si dà da fare), nomignolo che in seguito divenne il nome ufficiale del bombardiere. Due anni più tardi verranno ordinati 16 esemplari di preserie, YB-58, e 31 pod ventrali. Questi velivoli dovevano essere utilizzati nei test. In seguito l'ordine fu modificato riducendo gli esemplari richiesti ad 11 che in seguito furono portati a 17. Fin dall'inizio della progettazione il bombardiere era pensato quale vettore di armi nucleari e venne esclusa la possibilità di armarlo con un carico bellico convenzionale.
Diverse altre ditte vennero coinvolte nel progetto. Lo sviluppo e la realizzazione dei motori fu affidata alla General Electric mentre la Sperry curava l'avionica e in particolare il radar di attacco/navigazione che costituiva il pilastro delle capacità operative del velivolo. La Hamilton Standard doveva realizzare il sistema di condizionamento dell'aria mentre la Bendix i servomeccanismi dei controlli di volo. Questi ultimi erano costituiti da un timone verticale in coda e da alettoni/elevoni divisi in tre sezioni per ogni ala. Durante il lavoro di sviluppo venne scoperto che, per comandare queste superfici nel volo supersonico, era necessario applicare una forza superiore di cento volte rispetto a quella richiesta per gli analoghi comandi di un velivolo da caccia. La costruzione dei primi tredici esemplari, due prototipi e undici esemplari di pre-serie, venne autorizzata il 29 giugno del 1954 e il primo XB-58 uscì dallo stabilimento di Fort Worth il primo settembre del 1956.
Il primo XB-58 volò l'11 novembre 1956. L'equipaggio era composto dal pilota collaudatore Beryl A. Erickson e dai tecnici John D. McEachem e Charles P.Harrison e rimase in volo per 28 minuti. I motori erano quattro turbogetti General Electric J79-GE-1 che fornivano, con la postcombustione, una spinta di 6.486 kg (14.300 lb). Il prototipo si rivelò in grado di soddisfare tutte le richieste senza dover subire modifiche importanti. Per molti aspetti i risultati favorevoli dei test si possono considerare un risultato eccezionale se si tiene presente che molte decisioni progettuali furono prese basandosi principalmente su ipotesi informate a causa dei pochi dati disponibili sul volo supersonico disponibili all'epoca. Il 30 dicembre dello stesso anno venne superata per la prima volta la velocità di Mach 1 mentre il 29 giugno del 1957, al suo 24° volo, il velivolo fu portato a Mach 2. Il secondo prototipo ebbe uno sviluppo più travagliato a causa di problemi ai motori e il suo primo volo fu compiuto solo il primo febbraio 1957.
Nonostante questo iniziale successo l'Hustler rimase comunque un velivolo enormemente complesso e difficile da immettere in servizio. Il programma di sviluppo richiese alla fine l'utilizzo di trenta aerei, 2 XB-58 e 28 YB-58 sette dei quali andarono persi, e di 35 pod ventrali MB-1C. Gli esemplari di preserie montavano la versione -5 o -5A del J79. Quest'ultima fu montata anche su 86 B-58A di produzione mentre negli ultimi esemplari vennero adottate le versioni -5B o -5C dello stesso motore. Il primo esemplare di produzione venne consegnato nel marzo del 1960. A questo seguirono altri 85 esemplari. Furono portati allo standard B-58A anche 11 esemplari di preserie già utilizzati nei test. Il velivolo venne realizzato in anche in altre due versioni.

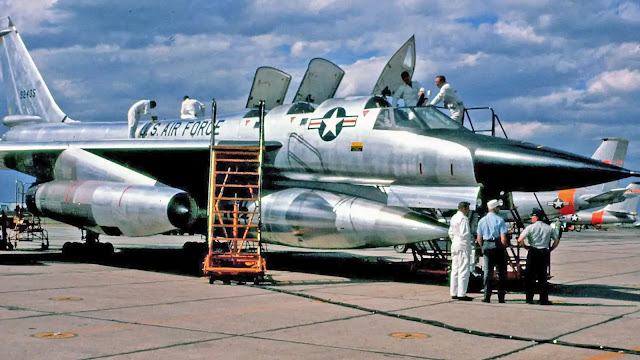

A partire dal 1960 al pod MB-1C venne affiancato il nuovo TCP (Two-Component Pod). Questo nuovo pod era lungo 18,9 metri ed era diviso in due parti poste una dentro l'altra sganciabili separatamente. Nella parte esterna, più grande, veniva stivato il carburante mentre quella interna, denominata BLU-2/B-2, conteneva il carico bellico vero e proprio costituito di solito da una bomba nucleare BA53. In questa parte del pod potevano anche essere montati sistemi di ripresa, contromisure elettroniche o altro carburante.

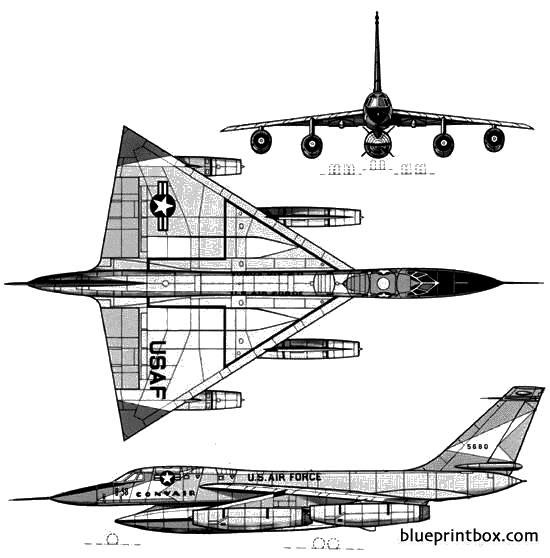

Il B-58 era un velivolo bisonico con ali a delta e si presentava quasi come una versione in scala superiore dei caccia F-102 e F-106, prodotti dalla Convair.
Le superfici mobili erano costituite dai soli elevoni che svolgevano la doppia funzione di alettoni e di elevatori. Era dotato di motori J79-GE nelle versioni-5A, -5B e -5C la cui spinta variava dai 4.400 kg fino ai 4.675 kg senza postcombustione. Il velivolo poteva imbarcare 41.230 litri di carburante praticamente stivati in ogni spazio disponibile della cellula e delle ali. Altri 14.718 litri di combustibile potevano essere contenuti nel grande pod ventrale. Sempre nel pod era contenuto il carico bellico. L'intero pod poteva essere sganciato in volo. In seguito il velivolo venne dotato di quattro piloni subalari sui quali poteva trasportare quattro bombe termonucleari B-43 e B-61. Pur essendo nato per compiere attacchi nucleari nel 1967 venne sperimentata, senza che si superasse questo stadio, anche la possibilità di utilizzarlo come bombardiere convenzionale caricando sui piloni dodici bombe da 225 kg.

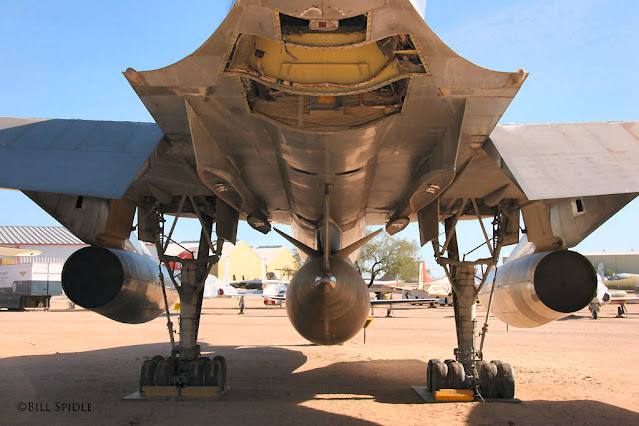

L'adozione del pod, con il suo grande diametro, rese necessario realizzare un carrello triciclo con gambe molto lunghe. Quella anteriore era dotata di due ruote mentre le altre due gambe avevano otto ruote ciascuna.
La fusoliera venne appositamente progettata per essere estremamente compatta. Nella sua realizzazione furono utilizzati anche una serie di piccoli trucchi aerodinamici intesi a migliorare il rapporto portanza/resistenza in modo da ottenere prestazioni in linea con quelle richieste. In particolare venne anche applicata la cosiddetta regola delle aree che la Convair stava già utilizzando nella realizzazione del suo caccia supersonico F-102 Delta Dagger e sul successivo F-106. Di conseguenza la fusoliera del bombardiere venne riprogettata per adattarsi a questa nuova configurazione aerodinamica. Per realizzare la struttura furono utilizzati anche gli allora innovativi pannelli a nido d'ape, che promettevano di resistere all'elevato calore prodotto dal volo supersonico a Mach 2.
Il B-58 era dotato di un ampio apparato elettronico costituito da un radar da attacco/navigazione AN/ASQ-42 al quale era accoppiato un radar Doppler AN/APN-113 utilizzato per la sola navigazione. Per la difesa era stato montato un radar Emerson RD-7 e un radar passivo AN/ALR-12. Sotto il timone era posta una torretta a controllo remoto Emerson MD-7n armata con un cannone M61A1 da 20 mm. Era inoltre presente un disturbatore elettronico AN/ALQ-16 e un sistema IFF AN/APX-47 mentre nelle ali erano stati inseriti dei lanciatori di Chaff AN/ALE-16.
L'equipaggio, ognuno dotato di un proprio seggiolino eiettabile, era composto da tre persone (pilota, navigatore e operatore ai sistemi di difesa) che sedevano uno dietro l'altro. Inizialmente furono montati dei seggiolini eiettabili Convair SAC Seatche però funzionavano solo fino a 1.111 km/h e alla quota massima di 15.250 metri. In seguito furono sostituiti con delle capsule eiettabili appositamente realizzate dalla Stanley Aviation e capaci di funzionare a partire da velocità dell'ordine di 185 km/h e senza limitazioni di quota. Ogni seggiolino era dotato di una capsula individuale di sopravvivenza.
