Procede senza intoppi lo sviluppo del modello definitivo dei futuri incrociatori della Marina militare italiana; è notorio agli appassionati che gli stessi vengono ufficialmente indicati ai media come cacciatorpediniere DDX. Sono chiaramente destinati ad affiancare i DDG 2 DORIA e DUILIO e, forse, anche a sostituire i 2 DDG classe MIMBELLI attualmente al termine del servizio operativo.

La dimensione marittima, grazie all’immenso patrimonio che custodisce ed agli enormi traffici di cui è sede, rappresenta il più grande mercato globale.

Le moderne tecniche estrattive, sempre più efficaci, assieme al crescente trasporto marittimo, vero e proprio anello portante del commercio internazionale (il 90% delle merci mondiali viaggia via mare) hanno, di fatto, determinato la “marittimizzazione” dell'economia globale. In tale quadro di riferimento geo-politico, appare evidente come la prosperità e la sicurezza del nostro Paese siano indissolubilmente legate al mare.

Con un’economia sostanzialmente orientata alle attività di trasformazione l’Italia risulta, infatti, intimamente e grandemente dipendente dalla continua disponibilità di un affidabile flusso di approvvigionamenti dall’estero, che viene sostenuto da un importante interscambio marittimo (su base annua, via mare nel nostro Paese arrivano il 90% del fabbisogno di materie prime, l’80% di petrolio ed il 40% di gas, nonché, sempre via mare, l’esportazione del 55% dei prodotti nazionali finiti). Tale situazione geo-politica rende indispensabile all’Italia possedere un potente gruppo d’Altura in grado di proteggere i rifornimenti di materie prime, cioè la “linfa vitale” che dà vita alla Nazione.

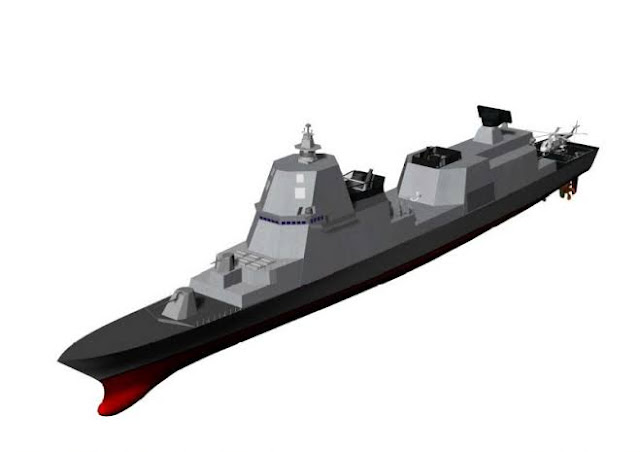

Dai primi rendering resi pubblici si evince che si tratta di navi molto prestanti – che alla fine potrebbero arrivare a pesare a pieno carico fino a 13.500 t: cioè, sono dei veri e propri incrociatori, dotati di moduli di lancio a celle verticali SYLVER A-50 per missili MBDA ASTER 15, ASTER 30 B1 e ASTER 30 B1 NT e moduli SYLVER A-70 per il lancio di missili da crociera land attack a lungo raggio MBDA SCALP NAVAL o il futuro MBDA FC/ASW.

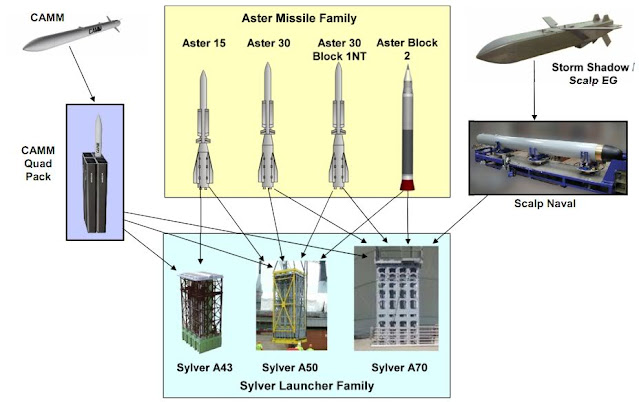

Nel complesso le unità lanciamissili (forse 4) dovrebbero disporre di 96 celle VLS per il lancio verticale.

E’ noto che da tempo la M.M. sta valutando l’acquisizione di missili da crociera per battere bersagli in profondità (deep strike). Si è ventilata l’ipotesi di adottare i missili MBDA Scalp Naval, con gittata massima di oltre 1.600 km. Tale richiesta sembrerebbe irrealizzabile in quanto la politica difficilmente autorizzerà l’acquisizione di tali sistemi d’arma, nonostante siano “strumenti” necessari se si vuole avere credibilità in campo internazionale.

Al centro del nuovo incrociatore ci saranno altre 48 celle VLS A50 (oppure A70), per alloggiare altri Aster, tra cui gli Aster-30 Block 1NT, quest’ultimi con capacità anti MRBM (Medium-Range Ballistic Missile).

Saranno imbarcati anche i missili antinave/land attack. Se non verranno installate le celle A70 si dovranno impiegare i nuovi Teseo Mk-2/E nei soliti contenitori/lanciatori (in numero di 8), dando così la possibilità – a un eventuale nemico ostile – di poter conoscere in anticipo di quanti missili antinave dispone l’unità.

L’ingresso in servizio dei nuovi incrociatori è indispensabile a garantire la disponibilità continuativa di capacità antiaerea/BMD in ordine di rotazione ad almeno 3 navi pronte per l’assolvimento dei compiti associati alla I^ Missione (Difesa dello Stato, controllo delle aree marittime di competenza, supporto alla Difesa Aerea nazionale in ruolo Combined Air Sea Procedures— CASP e BMD sea based) e quelli della 2^ Missione (Difesa degli spazi euro-atlantici, supporto alle attività regionali di NATO e UE, comprese le missioni).

Il programma è concepito secondo un piano di sviluppo pluriennale e durata complessiva di 15 anni (1^ tranche 2021-2035).

Il programma si basa su un progetto già realizzato dalla cantieristica nazionale.

Sulla scorta dell’ampio interesse internazionale registrato dalle capacità tecnologiche e cantieristiche espresse dalle Unità classe Bergamini (FREMM), sembrerebbe che anche il nuovo programma di acquisizione possa a sua volta riscuotere un altrettanto diffuso interesse internazionale, con prospettive di cooperazione e/o export. Su questo specifico punto si segnala che alla fine del 2021 Fincantieri e Navantia, il gruppo cantieristico navale spagnolo, hanno sottoscritto un memorandum per cooperare nel programma DDX.

Tornando all’intesa con Fincantieri, il presidente di Navantia Domínguez ha spiegato a Infodefensa.com che “l’accordo si basa su una premessa: nel momento in cui ci troviamo, dobbiamo collaborare, è essenziale in Europa. Il MoU con Fincantieri fa parte di quell’alleanza che guarda ai progetti europei, la European Patrol Corvette (EPC) e la 4E (Essential Elements of European Escort), ma anche a progetti di certe dimensioni come i cacciatorpediniere che Fincantieri intende realizzare e che poche aziende hanno la capacità di sviluppare”.

Ma la la collaborazione non sarà esclusivamente italo-spagnola secondo la visione di Navantia: “Vediamo che ci sono sinergie, siamo concorrenti e continueremo ad esserlo in molti mercati, ma vediamo anche le sinergie per rafforzarsi a vicenda. Questo è l’obiettivo e quella collaborazione non sarà solo con Fincantieri in Italia, ma la vedremo con i francesi, con gli americani… È così, e più in questo momento che si parla tanto dell’Europa del Difesa”, ha aggiunto Domínguez.

CARATTERISTICHE dei nuovi incrociatori:

dislocheranno non meno di 13.500 tonnellate,
saranno lunghi oltre 175 metri,
saranno larghi 24 metri,
avranno un pescaggio di 8 m,
raggiungeranno una velocità superiore ai 30+ nodi,
la propulsione sarà CODOGAL (COmbined Diesel Or Gas And eLectric) con due turbine a gas, due motori diesel e due motori elettrici.
l’equipaggio sarà composto da 220-300 uomini a seconda delle necessità di missione.
i sensori principali saranno il Kronos Power Shield e il Kronos Dual Band,
Avranno in dotazione un potente sistema di guerra elettronica (ESM/ECM/ECCM) di Elettronica,
dalle immagini computerizzate 3D rilasciate dalla Marina Militare i nuovi incrociatori appaiano armati con un cannone Leonardo 127/64 mm LW che possono impiegare il nuovo munizionamento guidato a lungo raggio Vulcano,
tre Leonardo 76/62 mm SOVRAPONTE in grado di utilizzare munizionamento DART,
impianti RWS per la difesa ravvicinata,
mitragliere da 25/80 mm,
lanciarazzi ODLS-20 per chaff e decoy,
due sistemi ad otto celle in grado di lanciare 16 missili TESEO-EVOLVED od essere impiegati per potenziare le difese antiaeree ed antimissile. Nel caso in cui la Marina Militare optasse per il missile da crociera SCALP NAVAL il sistema VLS dovrebbe essere l’A70 al momento in servizio con la Marine Nationale, in grado di ospitare e lanciare indifferentemente missili ASTER e missili SCALP,
a centronave è presente un’altro sistema VLS A50 per 8 missili Aster 15/30 (rigenerati e di nuova generazione) e Aster 30BN 1T, quest’ultimi per impieghi antimissile.
sistemi ad energia diretta per la difesa e il contrasto di mini /micro UAV,
lanciatori tripli B515/3 per siluri MU90 da 324 mm,
due elicotteri medio-pesanti SH-101 o SH-90,
un VDS attivo e passivo a bassa e media frequenza ed un sonar a scafo (previsto anche un sonar per la scoperta di mine od ostacoli subacquei),
l’hangar alternativamente potrà ospitare TUAS mentre il ponte di volo avrà dimensioni e capacità per far operare un convertiplano V-22 o un elicottero pesante CH-47F dell’EI o di Paesi Alleati.

IL PROGETTO

Per quanto concerne l’apparato motore dei nuovi “Incrociatori-caccia”, sarebbe prevista:

o una evoluzione del sistema CODLOG (Combined diesel-electric or gas, quindi con generatori diesel),
oppure un sistema CODOG (Combined diesel or gas, con diesel di propulsione),
con l'inserimento di motori elettrici per le basse andature (su tutte le nuove navi) dovrebbe consentire di installare diesel dedicati alla crociera, quindi massimamente efficienti.

Il sistema propulsivo risulterebbe altamente flessibile potendo scegliere almeno sette configurazioni principali:

propulsore retrattile di prua,
propulsori elettrici su due assi,
un motore diesel/un asse,
due diesel/due assi,
una turbina/un asse,
una turbina + un diesel /due assi,
due turbine/due assi.

Il fumaiolo anteriore sembrerebbe in asse con la chiglia; quello poppiero sembra spostato a dritta (in linea col pezzo da 76) cosi da poter avere la tuga radar di poppa a sinistra sull'hangar con parte delle facce del DBR e in cima il radar AESA Kronos Power Shield.

IL SISTEMA RADAR A LUNGA PORTATA “KRONOS POWER-SHIELD”

Leonardo ha adottato una strategia di alto livello per garantire il costante avanzamento nei settori tecnologici chiave.

Laboratori dedicati a specifiche aree di ricerca applicata promuovono l'effettiva integrazione di componenti innovativi all'interno del nostro portafoglio radar esistente e i nuovi sviluppi in questo ambito. Un elemento chiave di questa strategia è la progettazione della più avanzata famiglia di radar AESA: la famiglia dei Kronos che presenta versioni a facce fisse, rotanti, in banda X, C ed L, ed è basata su tecnologia proprietaria all’Arseniuro di Gallio (GaAs) e al Nitruro di Gallio (GaN). Il portafoglio radar include la famiglia RAT31 di radar a lungo raggio, in versione fissa e dispiegabile per la sorveglianza early warning, radar per il controllo del tiro (famiglia dei sistemi NA30S e Falco Plus), necessari per il controllo dei sistemi d’arma e la guida di batterie di missili. Completano l’ampia gamma dei sensori radar della Divisione Elettronica per la Difesa Terrestre e Navale i radar per la sorveglianza passiva (AULOS), per l’atterraggio di precisione (PAR), per l’identificazione amico-nemico (IFF) per applicazioni navali e terrestri, insieme ai radar di sorveglianza bidimensionali per applicazioni di navigazione e costieri. Leonardo attualmente lavora alacremente su "Il primo radar completamente digitale d’Europa”, un radar a scansione elettronica completamente digitale e attiva: il Kronos Power Shield in banda L - che, secondo l'azienda, sarà l'unico del suo genere in Europa. Il radar Kronos Power Shield in banda L è in costruzione per la nuova nave della Marina Militare Italiana, la L.H.D. “TRIESTE”. Il nuovo radar Leonardo AESA è un sistema completamente digitale, che consente di gestire una maggiore quantità di dati in minor tempo, migliorando così le prestazioni del radar. I radar a scansione elettronica attiva utilizzano griglie di piccoli moduli di ricezione in trasmissione, ognuno dei quali genera un singolo raggio radar che può essere combinato per creare un raggio radar più grande, composito e diretto. Con ogni TRM contenente la propria fonte di alimentazione, la rottura di un TRM influisce pochissimo sulle prestazioni complessive, a differenza dei radar tradizionali dove un'unica fonte di alimentazione dietro l'antenna alimenta l'intero radar, il che significa un guasto totale in caso di perdita della fonte di alimentazione. La novità principale del nuovo radar di Leonardo è che il segnale di trasmissione e ricezione è già digitale a livello del singolo elemento radiante, basato su “TRM digitali ospitati nei cosiddetti blocchi denominati Digital Active Tile”. Utilizzando un sistema completamente digitale significa che il ricetrasmettitore radar è più sottile e permette al sistema radar di elaborare più velocemente un maggior numero di informazioni. Il radar rotante “KRONOS POWER SHIELD” di circa 40 metri quadrati offrirà un campo di sorveglianza strumentale esteso da 1.500 a oltre 2.000 km. Fincantieri ha iniziato a lavorare a luglio sulla nuova LHD TRIESTE da 1,1 miliardi di euro, un'imbarcazione capace di 25 nodi e lunga oltre 200 metri che entrerà in servizio intorno al 2022. Il radar multifunzionale equipaggerà l'LHD italiana e il Landing Platform Dock che Fincantieri costruirà per il Qatar. La nuova tecnologia è in fase di sviluppo mentre Fincantieri è in trattative per la costruzione congiunta di navi da guerra con il Gruppo Navale Francese. I vertici politici Italiani hanno sollevato il timore che i sistemi radar di Leonardo possano essere esclusi dal programma congiunto privilegiando i sistemi radar della francese Thales. Leonardo offre anche radar a schermo piatto in banda C e X, noti come Kronos, che saranno utilizzati sulle nuove fregate PPA polivalenti italiane.

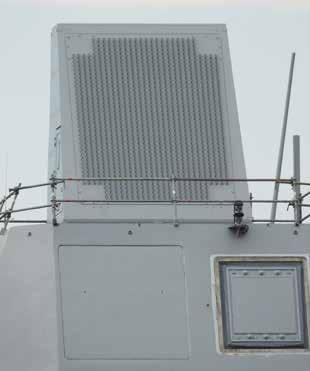

Il KRONOS® Power Shield è un radar di allerta precoce per la difesa contro missili balistici tattici (ATBM) e minacce Aerea (ABT). È stato progettato per applicazioni navali ed è capace di operare in modalità rotante e fissa. Leonardo sta anche lavorando alla versione terrestre del KRONOS POWER-SHIELD.

Il sensore radar navale del tipo “phased array attivo” operante in banda L (nota anche come banda D e caratterizzata da una frequenza di lavoro compresa tra 1 e 2 Ghz, pari a lunghezze d’onda comprese tra 15 cm e 30 cm) sarà il radar principale della nuova LHD TRIESTE (ed è tra le possibili opzioni per il futuro Aggiornamento di Mezza Vita dei caccia classe DORIA). La versione terrestre del KRONOS POWER-SHIELD sarà probabilmente destinata a rimpiazzare il RAT-31DL, il principale sensore della Difesa Aerea italiana (esportato in molti Paesi della NATO). Il RAT 31 DL è un radar di allerta precoce in banda L con antenna phased array a stato solido. Il RAT 31 DL è un sistema radar all'avanguardia progettato per operare integrato con i più moderni sistemi di difesa aerea militare. Leonardo sta inoltre sviluppando una nuova famiglia di radar tattici multi-missione destinati ad operare sul campo di battaglia. L’azienda sta ancora studiando sia la banda di lavoro del sensore, sia le sue possibili applicazioni (sorveglianza campo di battaglia, confini, sistema anti-drone, ecc.).

IL NUOVO PONTE DI COMANDO, LA REALTA’ VIRTUALE ED I RADAR AESA “KRONOS DUAL BAND RADAR IN BANDA “C” e “X”

La realtà virtuale prende forma per la prima volta in un curioso prototipo dal nome suggestivo: Sensorama.

La realtà virtuale prende forma per la prima volta in un curioso prototipo dal nome suggestivo: Sensorama. Ideato nel 1957 per il cinema da Morton Heilig, il Sensorama era un affascinante macchinario in grado di riprodurre immagini stereo in 3D, vibrazioni, vento, sensazione tattile di movimento e persino dotata di un sistema per riprodurre i profumi, in modo da sollecitare anche la sensibilità olfattiva. Sono passati sessant’anni dai primi tentativi di sperimentazione della cosiddetta “realtà virtuale” e oggi questa tecnologia è entrata nelle nostre vite e, soprattutto, nei nostri ambienti di lavoro, consentendoci di immergersi completamente in un ambiente tridimensionale, di interagire ed esplorarlo, come se ci si trovasse al suo interno. Sono infatti ormai sempre più numerosi gli impieghi della realtà virtuale, in particolar modo nel campo sanitario, dallo studio di immagini diagnostiche in 3D alla simulazione di interventi complessi, passando nei settori creativi e di intrattenimento, come la progettazione di edifici e di giochi e, infine, nell’industria manifatturiera e nei servizi di manutenzione e di addestramento del personale. Ed è proprio l’industria manifatturiera uno dei maggiori utilizzatori di tecniche di realtà virtuale, soprattutto le aziende dove si investe costantemente in nuove tecnologie, con l’obiettivo di creare soluzioni innovative per progettare sistemi, velivoli, radar. Tramite queste tecnologie gli ingegneri sono in grado di realizzare dei prototipi virtuali per individuare possibili errori già nella fase progettuale, introducendo eventuali modifiche o correzioni prima di iniziare la fase di produzione, generando così un notevole risparmio economico. Altrettanto efficace l’impiego della realtà virtuale durante la fase della manutenzione, che consente la riduzione degli interventi e la rapida risoluzione di possibili conflitti o guasti. Un ponte di comando di una nave multiruolo all’interno del quale muoversi e sperimentare, attraverso la realtà virtuale, sistemi e sensori di nuova generazione: è HOPLITE (Highly OPerational Laboratory for Integration Testing and Evaluation), un innovativo “test bed navale integrato”, combinazione di prototipo fisico e virtuale, realizzato da Leonardo. Il dimostratore consente la simulazione della gestione integrata delle operazioni di conduzione della nave e del sistema di combattimento tramite un cockpit virtuale integrato per la gestione completa dell’ unità navale, nonché l’integrazione fisica e funzionale dei sensori radar, EO e di comunicazione oltre all’interazione con la sovrastruttura. All’interno della sala di comando di HOPLITE è possibile, indossando un visore con sensori giroscopici e grazie all’ausilio di tecnologie di realtà aumentata, osservare il funzionamento dei nuovi radar multifunzionali a facce fisse e a doppia banda, dei sensori di individuazione amico-nemico e all’infrarosso per la ricerca e il tracciamento dei bersagli, nonché degli avanzati sistemi di comunicazione integrata radio e satellitare. All’interno di HOPLITE troviamo il nuovo Combat Management System, caratterizzato da un’architettura aperta, modulare e riconfigurabile in base alla tipologia di missione, che rappresenta il vero e proprio centro di comando e controllo della nave. Il sistema HOPLITE riproduce parte della sovrastruttura (Integrated Mast) delle nuove unità navali della Marina Militare italiana. Leonardo è infatti responsabile dell’intero sistema di combattimento oltre che della fornitura e integrazione di tutti i sistemi a bordo delle nuove unità che rinnoveranno la flotta nazionale. Le nuove navi sono certamente unità di concezione innovativa per sorvegliare e controllare gli spazi marittimi d’interesse nazionale, vigilare sulle attività marittime ed economiche, concorrere alla salvaguardia dell’ambiente marino, supportare operazioni di soccorso alla popolazione colpita da calamità naturali. Anche l’addestramento manutentivo ed operativo è realizzato in un ambiente virtuale immersivo denominato MORPHEUS, in cui gli operatori e i manutentori possono esercitarsi nelle procedure operative e di manutenzione, utilizzando una fedele rappresentazione virtuale degli apparati, come se operassero nell’ambiente reale.

In particolare, HOPLITE è stato realizzato dalla Divisione Elettronica Terrestre e Navale di Leonardo presso il centro di integrazione navale situato nella sede di Arco Felice (Napoli). La struttura metallica che contiene tutti i sistemi che compongono il cockpit della nave, è completamente smontabile e rivestita in pannelli realizzati in materiale composito. La realizzazione del prototipo virtuale ha consentito di effettuare tutte le validazioni ergonomiche e il corretto posizionamento dei sensori, prima di attuare scelte definitive per la realizzazione dei sistemi navali. Con una leadership più che cinquantennale e sistemi installati sulle navi di oltre 40 Marine Militari di vari paesi nel mondo, Leonardo è un player di riferimento in grado di fornire soluzioni complete per la gestione delle missioni navali che integrano più tipologie di sensori tra cui radar, sistemi elettronici e d’arma, elicotteri e velivoli anche a pilotaggio remoto. I prodotti offerti sono in grado di soddisfare tutti i requisiti adattabili a scenari di missione in continua evoluzione, per qualunque tipologia di nave, di qualunque classe e tonnellaggio: dalle piccole motovedette ai dragamine, fino alle grandi portaerei.

IL COMBAT MANAGEMENT SYSTEM

Per le nuove navi Leonardo, responsabile del Sistema di Combattimento completo della nave, fornisce il Combat Management System di nuova generazione ad architettura aperta, modulare e riconfigurabile, progettato per essere un sistema C4I completo con accesso ai servizi di rete della coalizione così come a quelli strategici nazionali.

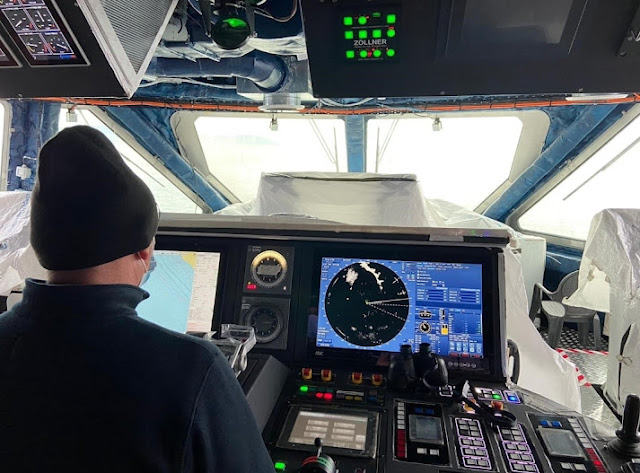

Nella plancia è previsto il cockpit integrato, un innovativo sistema realizzato insieme a Fincantieri, che consentirà per la prima volta la gestione integrata delle operazioni relative sia alla conduzione della nave sia al sistema di combattimento, impiegando un numero ridotto di addetti, grazie anche all’utilizzo di tecnologie di realtà aumentata.

I nuovi sistemi forniti da Leonardo includono:

il radar di controllo del tiro multisensore bi banda (X e Ka) NA30S MK2, che consente la guida della munizione DART,
il KRONOS dual band radar multifunzionale Active Electronically Scanned Array a quattro facce fisse nelle bande C e X,
il radar di sorveglianza aerea e di superficie LPI SPS732,
sensori IFF (Identification Friend or Foe) di nuova generazione con antenna circolare,
e l’innovativo IRST (InfraRed Search and Track) statico, un sensore all’infrarosso per la ricerca e il tracciamento di bersagli, basato su molteplici teste ottiche non rotanti, distribuite sui quattro lati della nave per garantire una visione a 360 gradi, senza soluzione di continuità.
i nuovi incrociatori da oltre 13.000 ton verranno anche dotati di un sistema di comunicazioni integrato che include, insieme ai sistemi satellitari multibanda, anche le nuove Software Defined Radio.

Rispetto alla copertura dei 76 Sovraponte, si notano i due fumaioli non centrati: quello più a poppa è a filo del lato di dritta, quello di prua potrebbe essere a filo con il lato di sinistra.

Anche i 76/62 non sembrano ubicati sulla linea d'asse della nave ma sui lati opposti dei fumaioli, anche per questione di bilanciamento.

Esisterebbe una continuità della sovrastruttura di prua con il ponte di comando che sembra arretrato quasi fino al 76, ma con l'estremità in alto del fumaiolo che sembra spostato a sinistra; il bordo visibile davanti al 76 rispetto al ponte in cui si vedono le mitragliere, fa pensare ad una sovrastruttura che arriva al bordo di dritta. Se la sovrastruttura di prua è abbastanza stretta, si può arrivare a sparare quasi a 0° rispetto all'asse dell’unità, cosa che non dovrebbe essere possibile con il 76/62 di poppa, che però non avrebbe questa necessità.

Dai lati della plancia e della tuga missili anti-nave al bordo della delle alette di plancia ci sono diversi metri e vi sarebbe campo libero per i 2 76/62. Il cannone di babordo può coprire non solo l’area di prua, ma anche tutto l'arco laterale: se fossero stati posizionati a prua, dove è posizionato il 127/64, avrebbero meno arco libero e quindi un grosso buco nella copertura di babordo. Con i 76 “Sovraponte” posti a centro nave, la copertura è migliore complessivamente e la prua viene coperta lo stesso dando un po’ d'alzo e piazzando una direzione di tiro a prua con capacità di guida del DART: la NA-30 Mk2.

La cosa più rilevante è lo spostamento a centro-nave del grosso dei lanciatori verticali e la migliore suddivisione delle antenne in due blocchi di sovrastrutture più snelli e più distanziati: questo stato di cose comporta la evidente riduzione delle zone d'ombra per il radar AESA Leonardo Power Shield e l'eliminazione delle stesse per il dual band radar.

Le due alberature distanziate verso prua e verso poppa partecipano anche alla stabilizzazione della nave in senso longitudinale e migliorano la sopravvivenza di una parte di sensori elettronici in caso di colpi ostili a segno.

L'incremento del dislocamento consentirebbe di assorbire ampiamente un certo innalzamento di alcuni pesi ubicati in alto.

La prua è chiaramente elegantissima e ricorda le navi italiane del passato e alcuni incrociatori dell’Us Navy degli anni Quaranta.

Le caratteristiche di sopravvivenza (chiaramente) sono state ulteriormente incrementate rispetto agli standard delle unità maggiori precedenti: la distanza tra i due gruppi propulsivi è cresciuta e si aggiunge un ulteriore propulsore anteriore retrattile di emergenza, molto utile per le manovre in porto.

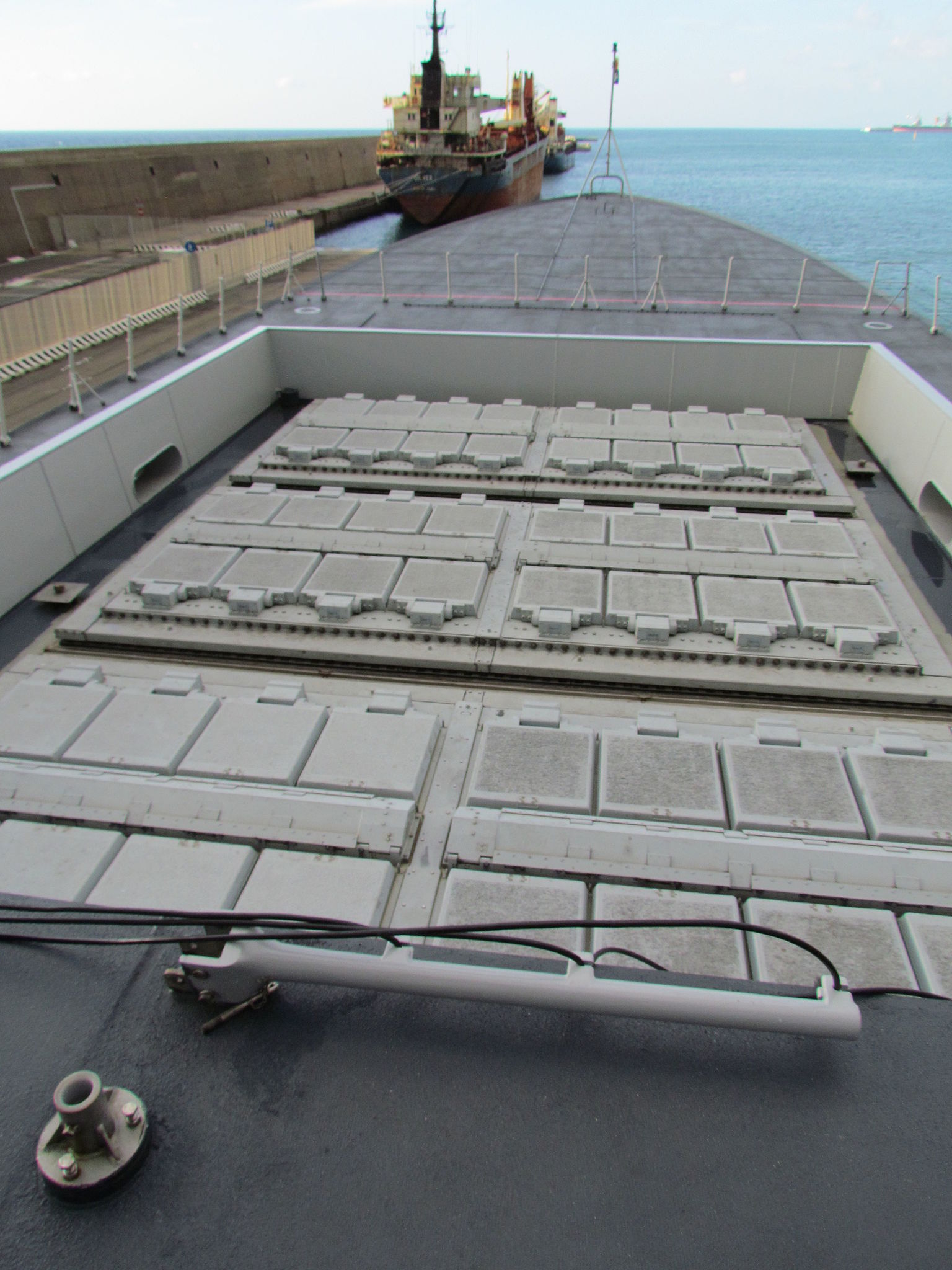

I lanciatori missilistici verticali sono stati giustamente suddivisi e ben distanziati; i lanciatori verticali sono posti tutti molto in alto riducendo in tal modo al minimo la necessità di "attraversare" il ponte resistente, che rimane quindi estremamente solido.

Per quanto riguarda la copertura in autodifesa del settore di prua, è evidente che la nostra Marina Militare ripone piena fiducia nelle capacità antimissili del 127/64 di Leonardo che utilizza munizionamento allo stato dell’arte a livello mondiale. Il cannone è stato sopraelevato e la nuova posizione consente il pieno impiego del 127 contro bersagli a bassissima quota senza rischio di "incocciare" la prua, anche in condizioni di mare estreme.

Le nuove unità possono imbarcare due AW101 con funzioni anti-nave, trasporto incursori o A.S.W.

IL CANNONE PRINCIPALE 127/64 Lightweight (LW)

Il cannone navale Leonardo 127mm/64, prodotto sin dal 2005 ed entrato in servizio nel 2012, è il successore dell'Otobreda 127/54 Compatto.

Destinato all'installazione su navi di medie e grandi dimensioni e il suo sistema di caricamento lo rendono compatibile per l'installazione anche in spazi ristretti; il cannone è di tipo polivalente a fuoco rapido e il suo principale compito e di combattimento navale e di appoggio e come compito secondario la lotta antiaerea. Il cannone può usare il sistema di munizionamento Vulcano con proiettili aventi la caratteristica di possedere una gittata estesa rispetto al munizionamento tradizionale dello stesso calibro e per alcune versioni un sistema di guida che consente attacchi di precisione contro bersagli navali o terrestri. Lo stesso proiettile può essere sparato da calibri diversi (127 mm e 155 mm) in quanto risulta essere sottocalibrato e camerato tramite dei distanziali a perdere nello stesso modo dei proiettili APFSDS, la denominazione precisa per questo tipo di munizioni è HEFSDS (High Explosives Fin Stabilized Discarding Sabot) cioè proiettile ad alta esplosività, stabilizzato ad alette, ad abbandono d'involucro. L'Oto Melara (ora Leonardo) 127/64 Lightweight (LW) è un cannone a fuoco rapido adatto per l'installazione su navi di grandi e medie dimensioni, destinato al fuoco di superficie e al supporto per armi da fuoco navale come ruolo principale e al fuoco antiaereo come ruolo secondario. La compattezza del sistema di alimentazione del cannone rende possibile l'installazione su imbarcazioni a sezione stretta. Il cannone può sparare tutte le munizioni standard da 127 mm (5 pollici), comprese le nuove munizioni guidate a lungo raggio Vulcano. I caricatori automatici modulari permettono di sparare fino a quattro tipi di munizioni diverse e immediatamente selezionabili; i caricatori (quattro fusti, ciascuno con un bossolo pronto al fuoco e 13 altre munizioni in magazzino) possono essere ricaricati mentre il supporto è in funzione. Un sistema di manipolazione delle munizioni è disponibile per trasportare proiettili e cariche propulsive dal deposito munizioni principale ai magazzini di alimentazione, che vengono ricaricati automaticamente. Il flusso delle munizioni è reversibile. I proiettili possono essere scaricati automaticamente dal cannone. Interfacce digitali e analogiche sono disponibili per qualsiasi sistema di gestione del combattimento, anche secondo il protocollo COBRA.

I supporti per cannoni navali da 127/64 LW includono un modulo Vulcano, che agisce in modo duplice:

Programmatore di fusibili e sistema di guida per munizioni,
Pianificazione ed esecuzione di missioni per l'azione di supporto al fuoco navale,
soluzioni di tiro,
selezione delle munizioni,
definizione delle traiettorie e sequenze di tiro,
calcoli balistici che tengono conto del tipo di munizioni.

IL 76/62 “SOVRAPONTE”

L’evoluzione inarrestabile del 76/62, la versione “Sovraponte”, è in corso di avanzato sviluppo da parte delle maestranze italiane, il più avanzato a livello mondiale nella sua categoria, la versione ultima del cannone multi ruolo 76/62 dotato del kit Strales per l’uso delle munizioni guidate DART (Driven Ammunition Reduced Time Of Flight) e i munizionamenti di nuova generazione Vulcano.

Il cannone navale 76/62 Sovraponte è un medio calibro leggero e a fuoco rapido che offre prestazioni e flessibilità senza pari in qualsiasi ruolo di difesa aerea e anti-superficie, in particolare nella funzione anti-missilistica. È inoltre prevista la capacità di coinvolgere in modo molto efficace obiettivi di terra per prestazioni uniche multiruolo.

Il 76/62 è adatto per l'installazione su navi di qualsiasi tipo e classe, comprese le piccole unità navali. Sarà disponibile un'interfaccia con un'ampia varietà di sistemi di gestione dei combattimenti navali e/o FCS/EOS, secondo gli standard digitali e analogici, compresa l'architettura aperta. La velocità di ingaggio potrà essere selezionata da scatto singolo a cottura 120 giri/min. In condizioni operative, il tempo tattico è inferiore a 3 secondi e la deviazione standard alla cottura è inferiore a 0,3 mrad, garantendo così un'eccellente precisione. Il 76/62 in tutte le sue continue evoluzioni è l'unico cannone navale di medio calibro disponibile nella capacità di fuoco prolungato, requisito fondamentale in qualsiasi scenario che preveda l'ingaggio simultaneo di più bersagli di manovra, come richiesto dagli emergenti scenari di guerra asimmetrica. Il caricamento automatico avviene tramite un caricatore girevole e il caricamento rapido avviene facilmente anche durante il tiro da parte di due addetti alla movimentazione delle munizioni. La fornitura standard include la nuova Digital Control Console (DCC) che sfrutta la tecnologia digitale per aumentare le funzioni a disposizione dell'operatore e dei manutentori. Il 76/62 è pronto per il funzionamento del fusibile multifunzione programmabile 3AP. Il nuovo 76/62 SR e il nuovo 76/62 SR sono dotati della flessibilità necessaria per essere equipaggiati con optional:

Scudo Stealth Integrale per ridurre l'RCS totale della nave,
Radar velocità muso per aggiornare l'FCS di eventuali deviazioni dai valori della tabella di range,
Dispositivo di alimentazione multipla per la movimentazione, selezione e alimentazione automatica di qualsiasi tipo di munizione caricata,
Sistema STRALES - un sistema di guida per il proiettile a guida DART.

L’AFFUSTO PER LA DIFESA RAVVICINATA LEONARDO “25/80”

L'affusto Oto Melara 25/80 "Spallaccia" è stato scelto come successore del vecchio affusto da 20mm, rispetto al quale il modello KBA è dotato di caratteristiche di potenza superiori, come il proiettile da 180 grammi anziché da 120, mentre la munizione nel suo complesso pesa certamente 300 grammi in più rispetto al tipo precedente.

L'arma ha nervature laterali di rinforzo che servono ad aumentare la superficie a contatto con l'aria, accorgimento che aiuta a raffreddare la canna, priva di un sistema di raffreddamento ad acqua o altro liquido. Il cannone automatico KBA da 25mm oltre ad essere più potente ha anche una cadenza di tiro quasi uguale (inferiore appena del 5%) rispetto al suo omologo da 20mm, risultando così più potente in maniera rimarchevole, ma non avendo sistemi di controllo del tiro particolarmente sofisticati è relegato alle stesse distanze di tiro e inoltre l'alzo è limitato da 60 ad appena 50 gradi, per cui esso è più idoneo al tiro contro bersagli di superficie o aerei a basse quote. Il peso è solo marginalmente maggiore, essendo di 1.050 kg senza munizionamento e di 1.200 kg pronto al fuoco. Le dimensioni sono di 1,60 m di larghezza, 3,844 metri di lunghezza e 1,8 metri di altezza massima. La cadenza tiro è di 550 proiettili al minuto e con 272 proiettili pronti al fuoco senza necessità di ricarica; la scelta tra munizioni perforanti decalibrate od esplosive consente una vasta gamma d'impiego; questo anche grazie alla portata effettiva di tiro che si attesta sui 2.000 metri. I cannoni automatici non sono asserviti ad alcuna apparecchiatura per la direzione del tiro o radar e per la mira l'operatore, che siede dietro l'affusto, si serve di un puntatore optronico, con possibilità di visione notturna, coassiale rispetto alla canna. Il cannone automatico, movimentato da servomotori, ha la possibilità di essere alimentato da fonti elettriche diversificate per motivi di ridondanza: normalmente l'alimentazione proviene dall'impianto elettrico della nave, ma in caso di necessità o di emergenza sono installate delle batterie a 24 V che consentono di avere 30 minuti di autonomia; successivamente ai 30 minuti il controllo ed i movimenti sono completamente manuali. L'Oerlikon KBA 25/80, già in servizio sulla classe Comandanti, sui pattugliatori classe Cassiopea I e Cassiopea II, sulle corvette Minerva sulla portaerei Cavour, sulla unità della classe Orizzonte e sulle nuove FREMM, può essere ormai considerato come uno standard assodato per la Marina Militare Italiana, dalla quale viene principalmente utilizzato come arma antiaerea per la difesa di punto e trova posto anche sul pattugliatore Saettia della Guardia Costiera Italiana. Il più potente cannone Oerlikon KBB da 25/92 spara la cartuccia calibro 25x184mm.

IL SISTEMA “SCLAR H”

Lo SCLAR è un sistema lanciarazzi multiplo prodotto dalla Breda Meccanica Bresciana, utilizzato in genere dalle navi per il lancio di falsi bersagli come bengala e chaff. Ha un calibro da 105mm, elevabile e brandeggiabile, e può lanciare in un raggio di 10 km anche razzi esplosivi, con la celerità di tiro di un razzo al secondo. Lo SCLAR si può considerare un'arma vera e propria, sebbene i cannoni della nave possono assolvere alla funzione molto meglio di un lanciarazzi. La SCLAR ha avuto molto successo tra gli anni settanta e ottanta avendo esordito sulle Lupo e avendo trovato posto nel corso dei lavori di ammodernamento oltre che sulle unità di nuova costruzione, anche sulle unità costruite precedentemente al suo debutto, come nel caso dei cacciatorpediniere Classe Audace sugli incrociatori Classe Doria e sulla portaelicotteri Vittorio Veneto. Il lanciarazzi è stato progettato per l'accurata distribuzione di falsi bersagli per la difesa passiva della nave contro missili a guida IR e a ricerca radar. Lo SCLAR ha la possibilità di caricare simultaneamente diversi tipi di razzi quali Chaff, flares, decoys e bengala e quella di potere selezionare automaticamente i razzi da lanciare. Grazie alla disponibilità di un gran numero di razzi, caricati in singoli contenitori sigillati ha la possibilità di ripetuti ingaggi. Altre caratteristiche sono il controllo automatico da parte della suite da guerra elettronica della nave, il pieno coordinamento con i sistemi di difesa attiva della nave, quali jamming e CIWS, e la capacità di funzionare in qualsiasi condizioni atmosferiche e in ambiente NBC.

IL DECOY “O.D.L.S.”

Il Decoy Launching System (ODLS) è un sistema telecomandato adatto per il lancio di diversi tipi di munizioni multiuso. Il Decoy Launching System (ODLS) è un sistema telecomandato adatto per il lancio di diversi tipi di munizioni multiuso. Le versioni speciali possono sparare razzi di calibro diverso da 105 mm - 118 mm, che rappresenta la dimensione standard. L'ODLS è progettato per lo schieramento accurato di esche, fornendo così una difesa passiva per una nave contro i missili radar e di ricerca a infrarossi e può anche essere impiegato nel ruolo di bombardamento a terra.

Le caratteristiche principali di ODLS sono:

Capacità di caricare contemporaneamente diversi tipi di razzi (Chaff, IR, Illuminating);
Selezione automatica del tipo di razzo da sparare;
Azione di impegno continuo grazie al rapido ricaricamento delle unità di lancio;
Controllo automatico completo da parte dell'EWS della nave;
Funzionamento sicuro in tutte le condizioni operative;
Nessuna penetrazione del ponte.

I COSTI

L’onere previsionale complessivo del programma è di 2.700 milioni di euro. La spesa per la prima tranche sarà pari a 2.349,1 milioni di euro – per gli studi propedeutici, l’acquisizione delle prime 2 Unità navali, una prima tronche di munizionamento ed il supporto logistico quinquennale.

La seconda tranche di 350,9 milioni di euro sarà successivamente stanziata al fine del completamento del programma.
