Il governo degli Stati Uniti ha di recente approvato l'acquisto da parte della Germania, per un valore di 3,5 miliardi di dollari, del sistema di difesa missilistica Arrow 3 di fabbricazione israeliana. La mossa apre la strada ai ministeri della Difesa di Germania e Israele, insieme al produttore Israel Aerospace Industries (IAI), per chiudere quello che si dice essere il più grande accordo di difesa mai concluso da Israele. Oltre alla prima vendita export dell'Arrow 3, l'accordo apporterà all'Europa occidentale un tipo unico di capacità anti-missili balistici, dato che le forze armate della regione cercano sempre più di aumentare la loro resistenza a potenziali attacchi missilistici da parte della Russia.

Nel frattempo, il Ministero della Difesa tedesco ha confermato che “…il sistema è progettato per proteggere i cieli sopra la Germania e sopra tutta l'Europa. Inoltre, si cerca l'integrazione nello scudo protettivo della NATO". Questo è un chiaro riferimento alla European Sky Shield Initiative, o ESSI, uno sforzo guidato dalla Germania per creare un sistema europeo di difesa aerea e missilistica.

"L'approvazione da parte del governo statunitense della consegna del sistema di difesa missilistico Arrow 3 è un'espressione di fiducia nelle eccellenti capacità dell'industria della difesa israeliana", ha dichiarato il Ministro della Difesa israeliano Yoav Gallant in un comunicato. "Si tratta di una decisione significativa, che contribuirà al potenziamento delle forze armate e all'economia di Israele. È anche particolarmente significativo per ogni ebreo che la Germania acquisisca capacità di difesa israeliane".

Il via libera del governo statunitense all'acquisizione era necessario perché l'Arrow è stato sviluppato congiuntamente da Stati Uniti e Israele. L'appaltatore principale IAI, insieme alla Boeing, ha sviluppato l'Arrow 3 sin dal 2008 con un notevole sostegno finanziario e di altro tipo da parte del governo statunitense. Tale sostegno si è esteso anche allo sviluppo ed ai test, comprese le prove di tiro dal vivo in Alaska. L'Arrow 3 è entrato in servizio operativo in Israele nel gennaio 2017 e il sistema ha abbattuto un missile siriano circa tre mesi dopo.

Inizialmente si era ipotizzato che Washington potesse bloccare l'accordo con la Germania, spingendo invece per l'acquisto da parte di Berlino del sistema di difesa aerea THAAD (Terminal High Altitude Area Defense) di produzione statunitense, che però non offrirebbe lo stesso livello di capacità.

Durante una visita a Berlino, il Primo Ministro israeliano Yair Lapid ha confermato che la Germania era in trattativa per l'acquisto dell'Arrow 3, ma non è stato fatto alcun riferimento al numero di sistemi che potrebbero essere acquisiti o ai relativi costi. All'epoca, i media parlavano di un prezzo potenziale di circa 2 miliardi di dollari, che è un po' meno dei 3,5 miliardi di dollari che sono stati indicati ora, anche se non sappiamo ancora quanti sistemi potrebbero essere acquistati, né quali sistemi accessori - tra cui i radar di puntamento di sorveglianza - saranno inclusi.

Spinta in misura considerevole dall'invasione dell'Ucraina da parte della Russia quest'anno, Berlino ha cercato di accelerare l'acquisizione. Nel giugno 2023, un funzionario israeliano ha confermato che la commissione per il bilancio del parlamento tedesco aveva già approvato uno stanziamento iniziale di 610 milioni di dollari per avviare l'acquisto del sistema d'arma.

Secondo il Ministero della Difesa israeliano, il contratto dovrebbe essere firmato entro novembre 2023. Si prevede inoltre che l'Arrow 3 tedesco raggiunga la capacità operativa iniziale entro il 2025, prima di diventare pienamente operativo entro il 2030.

L'accordo è anche indice di relazioni militari sempre più strette tra Germania e Israele. Questo include significative vendite di armi nella direzione opposta, con il trasferimento di armi tedesche di punta che riguarda i sottomarini d'attacco altamente avanzati della classe Dolphin II. Si tratta dei mezzi più costosi gestiti dalle Forze di Difesa Israeliane (IDF) e l'ultimo esemplare, l'INS Drakon, unico nel suo genere, ha recentemente rotto la copertura nel suo sito di produzione in Germania.

Soprattutto, il sistema è stato sviluppato per occupare il livello più alto della difesa contro i missili balistici e della difesa aerea generale di Israele. La componente intercettatrice dell'Arrow 3 trasporta un veicolo cinetico al di fuori dell'atmosfera terrestre (esoatmosferica), dove si abbatte fisicamente sul bersaglio, distruggendolo nella sua fase di volo a metà percorso.

In questo modo, l'Arrow 3 è ottimizzato per annientare i missili balistici che volano ad altitudini molto elevate e a velocità estremamente elevate. Un intercettore eso-atmosferico come l'Arrow 3 è particolarmente adatto ad affrontare missili balistici a lungo raggio, che possono anche trasportare testate nucleari. Distruggere missili di questo tipo al di fuori dell'atmosfera offre un ulteriore grado di sicurezza. Secondo quanto riportato dai media israeliani, l'Arrow 3 può intercettare obiettivi a una distanza di circa 1.490 miglia.

In un contesto tedesco e dell'Europa occidentale, ci sono numerosi sistemi missilistici balistici a corto raggio contro i quali Arrow 3 potrebbe essere utilizzato. Il sistema può potenzialmente fornire un ombrello difensivo contro limitati attacchi di missili balistici provenienti dalla Russia. Qui si stanno facendo notevoli investimenti in missili strategici di nuova generazione. Tra questi c'è il missile balistico intercontinentale pesante Sarmat che dovrebbe trasportare fino a 10 veicoli di rientro multipli a bersaglio indipendente (MIRV). La forza russa ICBM sta anche schierando gli RS-24 Yar mobili e basati su silo, sempre dotati di testate multiple.

È per questo motivo che Berlino ha suggerito di utilizzare il sistema fornito da Israele come pietra angolare della European Sky Shield Initiative (ESSI). Questo sforzo è stato formalizzato nell'ottobre 2022, quando i ministri della difesa di 14 paesi della NATO e della Finlandia (ora anche membro della NATO) hanno deciso di formare un'alleanza comune per l'approvvigionamento e il dispiegamento della difesa aerea.

L'ESSI "mira a consentire agli alleati europei di procurarsi meglio e più rapidamente queste capacità tanto necessarie e di ottimizzare i loro costi", ha affermato il vicesegretario generale della NATO Mircea Geoană durante una conferenza stampa dopo la cerimonia della firma.

Ciò suggerisce che Arrow 3 potrebbe anche beneficiare di ordini successivi da altre parti dell'alleanza, o come parte di un acquisto congiunto della NATO, man mano che la rete ESSI prende forma.

Lo scorso ottobre 2022, l'allora ministro della Difesa tedesco Christine Lambrecht ha destinato l'Arrow 3 specificamente come soluzione per le minacce di livello superiore come parte dell'ESSI.

Ciò premesso, l'autorizzazione della Germania ad acquisire l'Arrow 3 segnerà l'inizio di una più ampia revisione delle difese missilistiche in Europa. Mentre il costo molto elevato di Arrow 3 potrebbe metterlo fuori dalla portata di tutti tranne che delle maggiori economie del continente, le sue capacità sono tali che potrebbe certamente contribuire a creare un ombrello difensivo sui vicini della Germania e anche su altri alleati nella regione.

Il primo ministro israeliano Yair Lapid ha confermato che la Germania era da tempo in trattative per l'acquisto dell'Arrow 3 dall’Israel Aerospace Industries (IAI): non è stato fatto menzione di quanti sistemi potrebbero essere acquistati o dei costi. I resoconti di alcuni media hanno descritto un prezzo potenziale di circa $ 2 miliardi: "Israele... svolgerà un ruolo nella costruzione della nuova forza di difesa tedesca, principalmente nel campo della difesa aerea", ha detto Lapid, durante una conferenza stampa congiunta con il cancelliere tedesco Olaf Scholz. Lapid ha aggiunto che Israele ha un "impegno totale per la sicurezza della Germania, per la sicurezza dell'Europa, e per la capacità delle democrazie liberali di difendersi”. Da parte sua, Scholz ha ribadito che la Germania sta cercando di rafforzare al più presto le difese aeree ed è "molto desiderosa di lavorare con Israele su questo". Il leader tedesco ha descritto l'Arrow 3 come un "prodotto molto efficace".

Già nel 2019, funzionari israeliani parlavano della potenziale esportazione del sistema Arrow 3, sebbene a quel tempo non fosse stato nominato alcun paese in particolare: "C'è un interesse per le possibili esportazioni del sistema Arrow 3 all'estero", ha detto ai giornalisti un funzionario dell'Organizzazione per la difesa missilistica israeliana. Chiaramente, il contesto della sicurezza in Europa è cambiato in modo significativo da allora.

La IAI, insieme alla Boeing, hanno sviluppato l’Arrow 3 sin dal 2008 con un notevole sostegno finanziario e tecnologico degli Stati Uniti. Tale supporto si è esteso anche allo sviluppo in corso e al lavoro di test, comprese le prove di lancio in Alaska. L'Arrow 3 è entrato in servizio operativo con Israele nel gennaio 2017 e il sistema ha abbattuto un missile siriano circa tre mesi dopo.

Il sistema è stato sviluppato come il livello più alto della difesa missilistica balistica di Israele e dello scudo di difesa aerea generale. In quanto tale, il suo componente intercettore è progettato per trasportare un veicolo cinetico fuori dall'atmosfera terrestre (eso-atmosferica), dove sbatte fisicamente contro il bersaglio, distruggendolo nella sua fase di volo a metà rotta.

Gli obiettivi principali dell'Arrow 3 sono tutti i tipi di missili balistici, compresi i missili balistici intercontinentali più distruttivi, o ICBM, che volano ad altitudini molto elevate e a velocità estremamente elevate. Distruggere i missili balistici ICBM al di fuori dell'atmosfera garantisce un ulteriore grado di sicurezza, specialmente quando si tratta di armi che potrebbero trasportare testate nucleari o persino carichi utili biologici o chimici.

Nel servizio israeliano, il ruolo principale di Arrow 3 è quello di fornire una difesa contro le minacce di missili balistici dotati di armi nucleari provenienti dall'Iran. Il sistema complessivo include anche la famiglia radar scansione elettronica attiva (AESA) “Green Pine” utilizzati per l'acquisizione del bersaglio. Sebbene non sia chiaro se il Green Pine faccia parte dell’accordo con la Germania, il sistema può essere utilizzato anche in combinazione con altri sistemi di sensori, come il  radar di difesa missilistica statunitense AN/TPY-2 e persino con il supporto dei satelliti di allerta precoce basati nello spazio come parte di una rete di difesa missilistica più ampia.

In Germania, l'Arrow 3 formerà un ombrello difensivo contro gli attacchi di missili balistici principalmente russi. Il Cremlino sta continuando a investire pesantemente nel suo arsenale missilistico strategico, inclusa una nuova generazione di missili balistici intercontinentali che includono il missile balistico intercontinentale pesante Sarmat che ha lo scopo di sostituire l'SS-18 Satan dell'era della Guerra Fredda e che dovrebbe trasportare fino a 10 veicoli di rientro multipli a bersaglio indipendente (MIRV). Altre recenti aggiunte alla forza ICBM russa includono l'RS-24 Yars mobile e basato in silos, anch'esso con testate multiple. Anche i sistemi a corto raggio sono motivo di grande preoccupazione, sui quali si orientano le capacità del sistema ABM Arrow 3.

Oltre a rappresentare un enorme aggiornamento del sistema di difesa aerea tedesco di terra, attualmente guidato dal missile terra-aria Patriot Advanced Capability 3 (PAC-3), che ha anche un ruolo di difesa missilistica più limitato, l'Arrow 3 avrebbe un significato più ampio in termini di difesa aerea cooperativa europea e NATO.

Scholz ha confermato di non essere solo impegnato a migliorare le proprie difese aeree, ma che la Germania avrebbe "fin dall'inizio progettato quella futura difesa aerea in modo tale che i vicini europei possano essere coinvolti se lo desiderano". Scholz ha menzionato vari alleati tra cui Polonia, Stati baltici, Paesi Bassi, Repubblica Ceca, Slovacchia e paesi nordici.

Un'idea della visione collaborativa della difesa aerea proposta da Scholz è stata fornita anche dall'ex capo della Luftwaffe tedesca, il tenente generale Karl Müllner. Oltre a confermare i piani tedeschi di acquistare l'Arrow 3, Müllner ha ribadito che la difesa dai missili balistici, in generale, sarebbe la pietra angolare di qualsiasi più ampia iniziativa di difesa aerea europea. Müllner suggerisce che diverse nazioni europee dovrebbero decidere in che misura vogliono partecipare e se ciò implicherebbe investire in hardware di difesa aerea, fornire finanziamenti o essere coinvolti nella decisione e nella fabbricazione su licenza. Il modo esatto in cui i paesi vicini potrebbero aderire al programma tedesco Arrow 3 rimane, per ora, "una domanda interessante”.

Introducendo l'Arrow 3 come componente di un sistema di difesa aerea paneuropeo, la Germania potrà offrire una copertura ai paesi alleati della regione e potrebbe anche essere in parte finanziato da altri paesi in un accordo di collaborazione. Questo è qualcosa che sta diventando sempre più popolare con le forze armate tedesche, che sono coinvolte negli attuali programmi congiunti con altri paesi europei della NATO che gestiscono aerei da trasporto A330 Multi-Role Tanker Transport (MRTT) e C-130J Hercules. Guardando più avanti, la Germania è anche profondamente coinvolta nell'European Future Combat Air System (FCAS), un programma di combattimento aereo di nuova generazione perseguito da Francia, Germania, Spagna e Belgio.

Questi e altri progetti sono in parte guidati da un aumento della spesa tedesca per la difesa che è arrivata come parte della sua risposta all'invasione russa dell'Ucraina a febbraio. L'amministrazione della coalizione guidata da Scholz ha stanziato circa 100 miliardi di dollari per aiutare a modernizzare le sue forze armate, dopo molti anni in cui c'erano state critiche sul fatto che Berlino non stesse prendendo sul serio le spese per la difesa.

Allo stesso tempo, l'acquisto di Arrow 3 da parte della Germania potrebbe essere una cattiva notizia per Lockheed Martin, il produttore del sistema THAAD (Terminal High Altitude Area Defense ) che era in lizza per i requisiti di difesa missilistica. Tuttavia, le capacità del THAAD non sono le stesse dell'Arrow 3, con il sistema incentrato sulla difesa del terminale contro missili balistici a corto e medio raggio. Quindi, potrebbe ancora giocare in un concetto di difesa missilistica a più livelli, ma l'acquisto di due sistemi sembra abbastanza improbabile.

All'inizio del 2022, la Germania ha deciso di acquistare i caccia stealth F-35A della Lockheed Martin per riarmare la Luftwaffe con un nuovo velivolo da guerra con capacità di attacco nucleare. D'altra parte, Lockheed ha perso l'occasione di fornire alla Germania il suo nuovo elicottero per carichi pesanti. A giugno, il governo ha selezionato il CH-47F Chinook di Boeing per il requisito, rifiutando il rivale CH-53K King Stallion di Sikorsky, una sussidiaria della Lockheed Martin.

Con le continue tensioni in Europa sulla scia di un atteggiamento russo sempre più aggressivo ed espansionista, non sorprende che gli sviluppi in corso dei missili balistici del Cremlino siano motivo di crescente preoccupazione in tutto il continente. Dopotutto, per un buon decennio o giù di lì, la difesa A.B.M. non è stata un grosso problema in Europa, con pochi che si aspettavano che un conflitto potesse essere combattuto nel prossimo futuro contro un nemico di pari livello. Al più tardi, l'invasione russa dell'Ucraina a febbraio 2022 ha contribuito a cambiare questo modo di pensare, sebbene ci fossero segnali premonitori, come il dispiegamento russo di missili balistici a corto raggio Iskander a Kaliningrad, che ha consentito loro di raggiungere obiettivi in gran parte dell'Europa.

E’ chiaro che gli sforzi della Germania per migliorare la sua difesa missilistica potrebbero essere solo la prima di iniziative simili nella regione. Con l'alto costo di sistemi come l’Arrow 3, iniziative collaborative come quella che Scholz sembra lanciare potrebbero anche essere all'ordine del giorno.

IL SISTEMA “ARROW” (Freccia) - MISSILE A.B.M. ISRAELIANO

“ARROW”, freccia o Hetz (ebraico: חֵץ, pronunciato [ˈχet͡s]) è una famiglia di missili antibalistici progettati per soddisfare un requisito israeliano per un sistema di difesa missilistica molto più efficace contro i missili balistici rispetto allo statunitense PATRIOT.

Finanziato e prodotto congiuntamente da Israele e dagli Stati Uniti, lo sviluppo del sistema è iniziato nel 1986 e da allora è continuato, suscitando alcune critiche. progettato dalla Israel Aerospace Industries (IAI) e dalla Boeing, è supervisionata dall'amministrazione "Homa" (ebraico: חומה, pronunciato  [χoma], "bastione") del Ministero della Difesa israeliano e l' Agenzia per la difesa missilistica degli Stati Uniti.

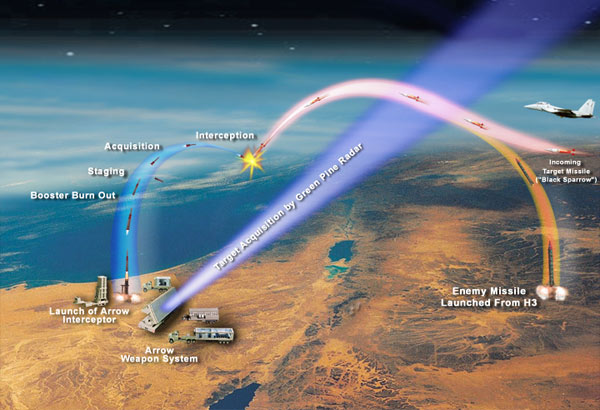

Il sistema Arrow è costituito dall'intercettore antimissilistico ipersonico Arrow di produzione congiunta, dal radar AESA di allerta precoce Elta EL/M-2080 "Green Pine", dal centro C 3 I di Elisra "Golden Citron" ("Citron Tree") e il centro di controllo del lancio "Brown Hazelnut" ("Hazelnut Tree") delle industrie aerospaziali israeliane . Il sistema è trasportabile, in quanto può essere spostato in altri siti predisposti.

Dopo la costruzione e il collaudo del dimostratore tecnologico Arrow 1, la produzione e il dispiegamento sono iniziati con la versione Arrow 2 del missile. Arrow è considerato uno dei programmi di difesa missilistica più avanzati attualmente esistenti. È il primo sistema operativo di difesa missilistica specificamente progettato e costruito per intercettare e distruggere i missili balistici. La prima batteria Arrow è stata dichiarata pienamente operativa nell'ottobre 2000. Sebbene molti dei suoi componenti siano stati esportati, il comando di difesa aerea israeliana all'interno dell'aeronautica israeliana (IAF) delle forze di difesa israeliane (IDF) è attualmente l'unico utente del sistema completo Arrow.

La parte superiore del volo spaziale della difesa missilistica israeliana, la freccia 3, è stata dichiarata operativa il 18 gennaio 2017. L’ARROW 3 opera a velocità maggiori, una portata maggiore e ad altitudini maggiori rispetto all’ARROW2, intercettando i missili balistici durante la porzione di volo spaziale della loro traiettoria. Secondo il presidente dell'Agenzia spaziale israeliana, Arrow 3 potrebbe fungere da arma anti-satellite, il che renderebbe Israele uno dei pochi paesi al mondo in grado di abbattere i satelliti.

STORIA

Il programma Arrow è stato lanciato alla luce dell'acquisizione da parte degli stati arabi di missili terra-superficie a lungo raggio. È stato scelto al posto del sistema di difesa missilistica AB-10 dell'Autorità per lo sviluppo degli armamenti RAFAEL poiché l'Arrow è stato giudicato un concetto più completo e ha una portata maggiore. Il sistema AB-10 è stato criticato in quanto semplicemente un MIM-23 Hawk migliorato, piuttosto che un sistema progettato fin dall'inizio per l'intercettazione missilistica.

Gli Stati Uniti e Israele hanno firmato un memorandum d'intesa per cofinanziare il programma Arrow il 6 maggio 1986, e nel 1988 la Strategic Defense Initiative Organization (SDIO) del Dipartimento della Difesa degli Stati Uniti ha emesso un ordine con Israele Aircraft Industries per il dimostratore tecnologico Arrow 1. La Guerra del Golfo, che ha messo in luce le controverse prestazioni del missile Patriot contro i missili iracheni " Al Hussein ", ha dato ulteriore impulso allo sviluppo dell'Arrow.  Inizialmente è stato progettato per intercettare missili come l' SS-1 "Scud", il suo derivato "Al Hussein", l' SS-21 "Scarab" operato dalla Siria e il CSS-2 operato dall'Arabia Saudita. L’ARROW si è evoluto anche con un occhio ai programmi missilistici avanzati dell'Iran. Yitzhak Rabin, allora ministro della Difesa israeliano, considerava la minaccia missilistica emergente come una delle minacce future più pericolose per la sicurezza di Israele. Del programma disse:

“Ho avuto l'onore, durante il mio mandato di Ministro della Difesa, nel Governo di Unità Nazionale, di votare a favore della partecipazione di Israele all'Iniziativa di Difesa Strategica... introdotta dal Presidente Reagan …”.

L'amministrazione israeliana per lo sviluppo delle armi e delle infrastrutture tecnologiche, parte del ministero della Difesa israeliano, gestisce il progetto di sviluppo di Arrow sotto l' amministrazione "Homa". L' amministrazione "Homa", che è anche comunemente chiamata IMDO - Israel Missile Defense Organization, è responsabile del coordinamento delle attività industriali delle diverse compagnie di difesa israeliane coinvolte nello sviluppo del sistema Arrow.

Finanziamento

Il programma di sviluppo multimiliardario di Arrow è stato intrapreso in Israele con il sostegno finanziario degli Stati Uniti. Quando è iniziato il programma di sviluppo, la proiezione per il costo totale del suo sviluppo e produzione, inclusa la produzione iniziale di missili, era stimata in 1,6 miliardi di dollari.  Il prezzo di un singolo missile Arrow è stato stimato in 3 milioni di dollari. Tra il 1989 e il 2007 circa 2,4 miliardi di dollari sarebbero stati investiti nel programma Arrow, il 50-80% dei quali è stato finanziato dagli Stati Uniti. Israele contribuisce con circa 65 milioni di dollari all'anno.

Critiche e opposizioni

Il programma Arrow ha incontrato l'opposizione dell'IAF, la cui tradizionale dottrina della deterrenza e dell'uso di attacchi preventivi è in netto contrasto con la natura del missile. Inoltre, l'IAF temeva che l'acquisto dei costosi missili avrebbe ridotto le risorse stanziate per progetti offensivi come gli aerei da combattimento.

Una critica al concetto di difesa missilistica per Israele è stata trasmessa dal Dr. Reuven Pedatzur in uno studio completo pubblicato nel 1993 dal Jaffee Center for Strategic Studies. Le argomentazioni avanzate nello studio erano conformi alle opinioni di numerosi funzionari e analisti della difesa e facevano eco a molte delle argomentazioni avanzate dai critici dell'Iniziativa di difesa strategica negli Stati Uniti.

Pedatzur ha affermato che era estremamente semplice ingannare un sistema difensivo di tipo Arrow con contromisure semplici, economiche e facilmente installabili, il che renderebbe il sistema Arrow inefficace. Dubitava che le industrie della difesa israeliane potessero affrontare la sfida di un sistema così complesso, citando esperti anonimi dell'IDF che prevedevano che il sistema non sarebbe stato disponibile prima del 2010. Prevedeva costi enormi, circa 10 miliardi di dollari, che distorcerebbero il budget priorità e distogliere fondi dal potenziamento vitale della capacità di combattimento dell'IDF, costringendo così a una profonda revisione della dottrina della sicurezza nazionale di Israele. Ha inoltre sostenuto che anche se efficace contro i missili con testate convenzionali, chimiche o biologiche, Arrow non sarebbe rilevante contro future minacce di missili con testate nucleari, poiché non sarebbe mai in grado di fornire una difesa ermetica e l'impatto anche di una singola testata nucleare nell'area urbana densamente popolata di Israele sarebbe una minaccia esistenziale per Israele.

Allo stesso tempo, John E. Pike, che lavorò allora con la Federation of American Scientists, affermò che "dati problemi tecnici con i sistemi radar e sistema di comando, insieme ai suoi elevati costi di sviluppo, il programma Arrow potrebbe presto cadere nel dimenticatoio ". Victoria Samson, una ricercatrice associata del Center for Defense Information, ha anche affermato nell'ottobre 2002 che il sistema Arrow non è in grado di tracciare un missile in arrivo che ha diviso la sua testata in submunizioni.

Nel giugno 2003 un gruppo di ingegneri capo, co-inventori e project manager israeliani di IAI e subappaltatori ha ricevuto il Premio per la difesa israeliana per lo sviluppo e la produzione del sistema Arrow.

Secondo il Dr. Uzi Rubin, primo Direttore dell'IMDO, con il passare del tempo la maggior parte delle previsioni pessimistiche si sono rivelate infondate. Le industrie della difesa israeliane hanno superato la sfida tecnica, lo sviluppo del sistema è stato completato un intero decennio prima di quanto previsto e non ci sono indicazioni che le spese per l'Arrow abbiano danneggiato in alcun modo altri piani di approvvigionamento dell'IDF. Rubin insiste sul fatto che la difesa missilistica di Israele è ormai un fatto assodato e che la maggior parte degli avvertimenti emessi dai critici non si sono concretizzati. Pedatzur, tuttavia, non rimase convinto.

Sviluppo

ARROW 1

Il primo lancio dell'intercettore Arrow avvenne il 9 agosto 1990, progettato per testare i sistemi di controllo e guida del missile. Il test si è interrotto pochi secondi dopo il decollo e il missile è stato intenzionalmente distrutto a causa del timore che potesse andare fuori pista e colpire una posizione stabile. Ciò è stato causato dal mancato rilevamento della traiettoria del missile da parte dei radar di localizzazione a terra. Il test numero due ha avuto luogo il 25 marzo 1991. Progettato per controllare i componenti dei missili durante il lancio, è stato condotto da una nave in mare. Ancora una volta un malfunzionamento del missile ha portato all'interruzione dell'esperimento. Un terzo test, progettato per esaminare le capacità di intercettazione dell'Arrow, è stato condotto il 31 ottobre 1991. Il missile è stato nuovamente lanciato da una nave in mare e ancora una volta è stato interrotto a causa del ripetersi di precedenti malfunzionamenti.

Il 23 settembre 1992, in un altro test dei componenti del missile durante il lancio, i sistemi finalmente funzionarono come previsto e l’Arrow raggiunse il punto designato nel cielo, 45 secondi dopo il lancio. Come previsto, il missile è stato poi distrutto. Questo esperimento di successo ha concluso la fase di test preliminare del sistema. La quinta, la sesta e la settima prova si sono svolte rispettivamente il 28 febbraio, il 14 luglio e il 14 ottobre 1993. Durante questi, la Freccia è riuscita a passare in prossimità dei missili bersaglio, dimostrando così la sua capacità di intercettare i missili superficie-superficie. Durante il test numero otto il 1 marzo 1994, il missile non fu lanciato a causa di un guasto al computer di terra. Il nono lancio di prova il 12 giugno 1994, noto anche come ATD#1 (Arrow Demonstration Test 1), vide un Arrow 1 intercettare con successo un missile bersaglio lanciato da una nave ancorata nel mezzo del Mediterraneo.

Secondo quanto riferito, l'Arrow 1 era un missile a propellente solido a due stadi, con una lunghezza complessiva di 7,5 m (25 piedi), un diametro del corpo di 1.200 mm (47 pollici) e un peso di lancio di circa 2.000 kg (4.400 libbre). È stato stimato che il secondo stadio avesse una lunghezza di 2,5 m (8,2 piedi) e che avesse una guida inerziale e di aggiornamento dei comandi a metà rotta, con una matrice sul piano focale a infrarossi terminale . Il missile è stato descritto come relativamente ad alta velocità e manovrabile, con vettore di spinta in entrambe le fasi. La capacità di autonomia è stata descritta come circa 50 km (31 mi). D'altra parte, l'Arrow 1 potrebbe essere un missile a stadio singolo. Lo sviluppo della "grande e ingombrante" Arrow 1 cessò e ulteriori ricerche continuarono con la "più piccola, più veloce e più letale" Arrow 2.

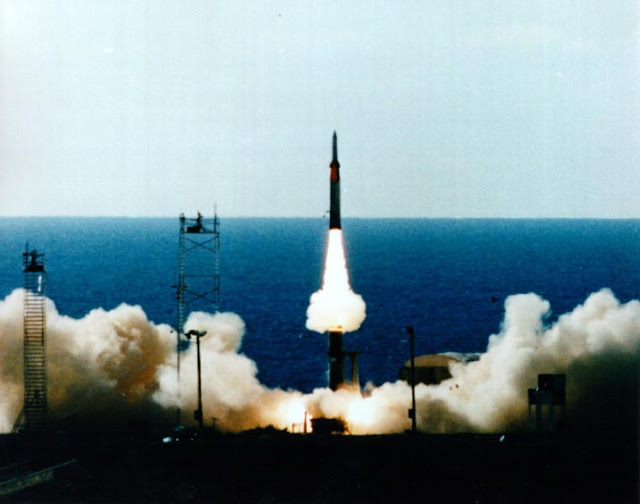

ARROW 2

Due test riusciti (designati IIT#21 e IIT#22) dei sistemi di governo, controllo e crociera sono stati condotti senza missili bersaglio il 30 luglio 1995 e il 20 febbraio 1996. Due intercettazioni riuscite hanno avuto luogo il 30 luglio 1995 e il 20 febbraio 1996. 20 agosto 1996 e 11 marzo 1997 e sono stati designati AIT#21 e AIT#22. Un altro test di intercettazione (AIT#23) è stato condotto il 20 agosto 1997, ma il missile è stato distrutto a causa di un malfunzionamento del suo sistema di guida. L'errore è stato corretto in tempo per garantire il successo di AST#3, il primo test completo dell'intero sistema. Il 14 settembre 1998, tutti i componenti del sistema hanno contrastato con successo una minaccia simulata al computer. Il 29 novembre 1998, Israel Aerospace Industries ha consegnato il primo intercettore Arrow 2 operativo al Ministero della Difesa israeliano.

Il 1 novembre 1999 si è svolto un test di intercettazione completo del sistema (AST#4). Durante questo test il sistema Arrow ha localizzato, tracciato e intercettato un missile bersaglio TM-91C che simulava un missile "Scud", lanciato su una traiettoria molto ripida da un nave situata al largo. Il missile bersaglio IAI TM-91C era esso stesso basato sull'intercettore Arrow 1. Il 14 marzo 2000, la prima batteria completa dell'Arrow 2 è stata lanciata in una cerimonia alla base aerea di Palmachim. Nel suo discorso, l'allora comandante IAF Aluf Eitan Ben Eliyahu disse:

“Questo è un grande giorno per le Forze di Difesa Aerea, per l'Aeronautica, per l'establishment della difesa e, direi, per lo Stato di Israele. Ad oggi, abbiamo completato l'accettazione dell'unico sistema d'arma del suo genere al mondo. Siamo i primi a riuscire a sviluppare, costruire e far funzionare un sistema di difesa contro i missili balistici”.

Un altro test di Arrow 2 (AST#5) ha avuto luogo il 14 settembre 2000, questa volta con un nuovo missile bersaglio, il Rafael Advanced Defense Systems " Black Sparrow ". Questo missile balistico bersaglio, lanciato da un F-15 IAF verso la costa israeliana con una traiettoria balistica che simulava un aggressore "Scud", fu intercettato e distrutto. Di conseguenza, il mese successivo vide la batteria Palmachim Arrow dichiarata operativa dal Comando di difesa aerea israeliano. Il "Black Sparrow" da allora è stato utilizzato come bersaglio dell'aggressore nei test AST#6, AST#9 e AST#10. Secondo quanto riferito, nel giugno 2001 i missili Arrow sono stati lanciati di prova nel corso di un'esercitazione congiunto americano-israeliano-turco dal nome in codice Anatolian Eagle, nel sud-est della Turchia. Il 27 agosto 2001 (AST#6), il sistema Arrow intercettò con successo il suo obiettivo a circa 100 km (62 miglia) dalla costa, il più alto e il più lontano che l'Arrow 2 fosse stato testato fino ad oggi. Nell'ottobre 2002 la seconda batteria è stata dichiarata operativa.

Block-2

Un test di successo dell'Arrow 2 block-2 ha avuto luogo il 5 gennaio 2003 (AST#8). Quattro missili sono stati lanciati verso quattro bersagli simulati al fine di esaminare le prestazioni dell'intercettore durante condizioni di volo speciali, nonché le prestazioni del sistema durante una sequenza di lanci. Il test non prevedeva le intercettazioni effettive. Un altro test di successo svoltosi il 16 dicembre 2003 (AST#9), ha esaminato la capacità del sistema di intercettare e distruggere i missili in arrivo ad altitudini significativamente elevate, a circa 60 km (37 mi). Secondo quanto riferito, AST#8 e AST#9 hanno anche testato l'integrazione di Arrow con le batterie Patriot.

Il 29 luglio 2004, Israele e Stati Uniti hanno effettuato un test congiunto presso il Naval Air Station Point Mugu (NAS Point Mugu ) Missile Test Center in California, in cui l'intercettore Arrow è stato lanciato contro un vero missile "Scud-B". Il test ha rappresentato uno scenario realistico che non avrebbe potuto essere testato in Israele a causa delle restrizioni di sicurezza sul campo di prova. Per abilitare il test è stata spedita a Point Mugu una batteria piena. Il radar "Green Pine" e i sistemi di comando e controllo sono stati schierati alla base, mentre il lanciatore Arrow è stato installato a 100 km (62 miglia) al largo su un'isola che fa parte del campo di prova. Il test è stato un successo, con l'intercettore che ha distrutto lo "Scud" che ha volato per una traiettoria di 300 km (190 mi) a un'altitudine di 40 km (25 mi), a ovest di San Nicola Isola. Questo è stato il dodicesimo test dell'intercettore Arrow e il settimo test del sistema completo, la prima intercettazione di un vero "Scud".  Questo test significativo divenne noto come AST USFT#1. A seguito di questo test, l'allora ministro della Difesa di Israele , Shaul Mofaz , ha dichiarato:

“Siamo in un'epoca di incertezza. I paesi del "terzo cerchio" [Iran] stanno continuando i loro sforzi per acquisire capacità non convenzionali insieme a capacità di lancio a lungo raggio. Arrow è il miglior sistema missilistico del suo genere al mondo e rappresenta un moltiplicatore di forza per la nostra forza futura”.

L'AST USFT#2 è stato condotto a NAS Point Mugu un mese dopo, il 26 agosto. Questo test aveva lo scopo di esaminare la capacità dell'Arrow di rilevare una testata scissione di un missile balistico separatore. Ha rilevato il vero bersaglio, ma secondo quanto riferito un malfunzionamento tecnico gli ha impedito di manovrare per colpirlo, portando alla sospensione dei test. Nel marzo-aprile 2005 la capacità di "Green Pine" e "Golden Citron" di lavorare con elementi del sistema Patriot operati dall'esercito degli Stati Uniti è stata testata con successo contro obiettivi simulati di tipo "Scud" durante serie regolari di US– Esercitazioni biennali israeliane dal nome in codice " Juniper Cobra ". I test effettivi del sistema Arrow completo sono stati ripresi nel dicembre 2005, quando il sistema ha intercettato con successo un bersaglio a una bassa quota non specificata ma segnalata. Questo test (AST#10) è stato il quattordicesimo test del missile Arrow e il nono test del sistema completo.

Block-3

L'11 febbraio 2007, un blocco 3 Arrow 2 ha intercettato e distrutto con successo un missile bersaglio "Black Sparrow" che simulava un missile balistico ad alta quota. È stato il primo cosiddetto test del sistema d'arma distribuito condotto in Israele, che ha richiesto due unità Arrow schierate a circa 100 km (62 miglia) di distanza per condividere i dati sulle minacce in arrivo e coordinare gli incarichi di lancio. È stata anche la prima volta che il sistema di distribuzione dei dati Link 16 è stato utilizzato per collegare due unità Arrow, sebbene il sistema fosse stato utilizzato in test precedenti per collegare le batterie Arrow e Patriot. Inoltre, è stato utilizzato un lanciatore migliorato. Un altro esercizio "Juniper Cobra" si è svolto dal 10 al 20 marzo 2007. La simulazione al computer utilizzata per "Juniper Cobra 2007" era simile alla simulazione al computer utilizzata in "Juniper Cobra 2005".

Un precursore del blocco successivo è stato lanciato senza un obiettivo il 26 marzo 2007, al fine di raccogliere informazioni sul suo volo e sulle sue prestazioni, introducendo modifiche non specificate all'hardware e all'elettronica e riducendo i costi di produzione di circa il 20%. Arieh Herzog, allora Direttore dell'IMDO, ha affermato: "Il nostro sistema operativo Arrow può senza dubbio affrontare tutte le minacce operative in Medio Oriente, in particolare in Iran e Siria”.

Block-4

Il 15 aprile 2008, il sistema d'arma Arrow ha rilevato e realizzato con successo un'intercettazione simulata di un nuovo missile bersaglio, il " Blue Sparrow ", un successore del "Black Sparrow" in grado di simulare "Scud-C /D" e, secondo quanto riferito, anche l' iraniano Shahab-3. Durante il test, un missile bersaglio è stato lanciato da un F-15 IAF a un'altezza di 90.000 piedi (27,5 km). Il missile si è diviso in più testate, rendendo più difficile l'intercettazione. Tuttavia, "Green Pine" ha tracciato la testata, simulando un'intercettazione. Nel settembre 2008 l'IDF ha tentato un test dell'effettivo missile Arrow 2 block-4 contro il "Blue Sparrow". L'esercitazione ha dovuto essere interrotta, tuttavia, quando il missile bersaglio ha avuto un malfunzionamento poco dopo il lancio. Alla fine l'Arrow 2 block-4 è stato testato con successo contro il "Blue Sparrow" il 7 aprile 2009.

Un test congiunto del 22 luglio 2009 dell'Arrow 2 block-4 contro un missile bersaglio in volo con una portata di oltre 1.000 km (620 mi) ancora una volta al NAS Point Mugu, sarebbe stato interrotto nell'ultimo secondo prima lancio dopo che il missile non è riuscito a stabilire un collegamento di comunicazione. Un bersaglio era stato rilasciato da un aereo C-17 Globemaster III, il radar ha rilevato il bersaglio e ne ha trasferito le tracce, ma l'intercettore non è stato lanciato. "Il monitoraggio del bersaglio ha funzionato bene, ma il rilevamento delle informazioni sulla traiettoria che il radar ha trasferito al centro di gestione della battaglia ha mostrato erroneamente che saremmo stati fuori dal raggio di sicurezza prescritto, quindi la missione è stata interrotta", ha affermato una fonte del programma. L'intercettazione interrotta è avvenuta dopo due precedenti battute d'arresto nel test pianificato, inizialmente previsto per il 17 luglio. Il primo tentativo è stato affondato a causa di un problema tecnico nell'aereo C-17 e un tentativo pianificato per il 20 luglio è stato cancellato a causa di un batteria elettrica malfunzionante che non forniva energia sufficiente a un elemento chiave del sistema Arrow. Il test è stato ampiamente definito un fallimento, tuttavia sono stati raggiunti obiettivi di interoperabilità con altri sistemi di difesa missilistici balistici.

Il 22 febbraio 2011, il sistema Arrow ha intercettato con successo un missile balistico a lungo raggio. Il missile bersaglio è stato lanciato da una piattaforma di lancio mobile al largo della costa della California, all'interno del raggio di prova di Point Mugu. Il test ha convalidato nuove versioni block-4 progettate per migliorare le capacità di discriminazione dell'intercettore Arrow 2. Fu un impatto diretto che distrusse completamente il bersaglio.

Il 10 febbraio 2012, gli sviluppatori hanno condotto con successo il test finale di tracciamento del bersaglio prima della consegna del sistema Arrow a blocco 4. Il missile bersaglio Blue Sparrow è stato rilevato e tracciato dal radar, le soluzioni di intercettazione sono state tracciate dal controller di gestione della battaglia e trasferite alle unità di lancio.

Secondo Arieh Herzog, gli aggiornamenti del block 4 "migliorano il processo di discriminazione di ciò che accade nel cielo e la trasmissione dei dati di destinazione per un controllo situazionale molto migliore". Gli aggiornamenti Block-4 perfezionano anche la guida a metà percorso che, se associata a una migliore identificazione del bersaglio e capacità di discriminazione, migliora la letalità.

Il Block-4.1 dovrebbe includere un nuovo Battle Management Center, lanciatori corazzati con elevata disponibilità di tiro, una migliore comunicazione con altri sistemi missilistici e una più ampia gamma di intercettazioni. Il 9 settembre 2014 è stato condotto un test di intercettazione nel Mar Mediterraneo con versioni block-4.1 del sistema operativo. Il risultato è stato inconcludente ed è rimasto tale fino a quando i dati non sono stati completamente analizzati. Nel febbraio 2015, un funzionario dell'IMDO ha riconosciuto che un test è stato acquisito con successo, ma ha mancato di poco il suo obiettivo. Il motivo esatto dietro l'errore non è stato fornito, ma i funzionari inizialmente hanno attribuito il problema tecnico a problemi software facilmente correggibili.

Block-5

Nell'aprile 2011 IMDO ha lanciato la definizione iniziale di un nuovo aggiornamento del blocco 5 al sistema Arrow completo che unirà l'Arrow 2 di livello inferiore e l'Arrow 3 esoatmosferico in un unico sistema di difesa missilistica nazionale. Secondo Arieh Herzog, il previsto blocco-5 includerà nuovi sensori terrestri e aerei, un sistema di comando e controllo e un nuovo missile bersaglio – il Silver Sparrow  – per simulare veicoli di consegna potenzialmente nucleari sviluppati dall'Iran. Secondo la US Missile Defense Agency, il block 5 dovrebbe essere in grado di affrontare "minacce regionali più stressanti" aumentando l'area totale difesa di circa il 50%.

Il blocco-5 pianificato ottimizzerà il radar Super Green Pine esistente per operare con il radar AN/TPY-2 e con i radar che comandano missili anti-balistici a bordo dei cacciatorpediniere della Marina degli Stati Uniti. I radar statunitensi verranno utilizzati per supportare operazioni a circuito chiuso se Israele e obiettivi statunitensi nella regione verranno attaccati.

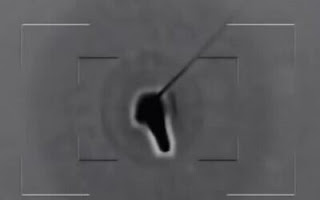

Un altro test di successo di Arrow 2 (AST#18a) si è svolto il 12 agosto 2020 sul Mar Mediterraneo.

ARROW 3

Nell'agosto 2008 i governi degli Stati Uniti e di Israele hanno avviato lo sviluppo di una componente di livello superiore per il comando di difesa aerea israeliano, noto come Arrow 3. Lo sviluppo si basa su uno studio di definizione dell'architettura condotto nel 2006-2007, determinando la necessità del componente di livello superiore da integrare nel sistema di difesa missilistico balistico israeliano. Secondo Arieh Herzog, l'elemento principale di questo livello superiore sarà un intercettore esoatmosferico, che sarà sviluppato congiuntamente da IAI e Boeing. L’Arrow 3 è stato dichiarato operativo il 18 gennaio 2017.

L’Arrow 3 opera a velocità maggiori, una portata maggiore e ad altitudini maggiori rispetto alla freccia 2, intercettando i missili balistici durante la porzione di volo spaziale della loro traiettoria. Secondo il presidente dell'Agenzia spaziale israeliana, Arrow 3 potrebbe fungere da arma anti-satellite, il che renderebbe Israele uno dei pochi paesi al mondo in grado di abbattere i satelliti.

ARROW 4

Il ministero della Difesa israeliano e gli sviluppatori del settore hanno iniziato i primi lavori su ciò che potrebbe evolversi in Arrow 4, un nuovo sistema di intercettazione missilistica per difendersi da minacce future molto più sofisticate. Boaz Levy, vicepresidente esecutivo dell'IAI, ha affermato che probabilmente era troppo presto per l’Arrow 4. Tuttavia, ha riconosciuto che gli studi di progettazione in corso mirano a un futuro intercettore che estenderà le capacità oltre Arrow 2 e Arrow 3.

Israele e gli Stati Uniti hanno iniziato a sviluppare il sistema di difesa missilistica Arrow-4 che include intercettori di nuova generazione e sostituirà l'Arrow-2 nei prossimi decenni, secondo una dichiarazione del Ministero della Difesa israeliano.

“Il sistema d'arma Arrow, che è stato uno dei primi al mondo a intercettare missili balistici, sarà potenziato con una capacità significativa, prodotta da Israel Aerospace Industries, sotto forma di intercettore Arrow-4. L'intercettore sarà il più avanzato del suo genere al mondo e fornirà un nuovo livello di difesa allo Stato di Israele e ai suoi cittadini", ha affermato Jacob Galifat, direttore generale della divisione MLM di IAI.

La divisione MLM è l'appaltatore principale del sistema d'arma Arrow ed è un'organizzazione di progettazione, sviluppo e ingegneria dei sistemi, secondo IAI, che è l'appaltatore principale per lo sviluppo di Arrow-4.

Il lavoro dell'Organizzazione per la difesa missilistica israeliana e dell'Agenzia per la difesa missilistica degli Stati Uniti sull'Arrow-4 arriva 30 anni dopo che Israele è stata minacciata dai missili Scud lanciati dall'Iraq. Il sistema sarà progettato per preparare Israele al futuro campo di battaglia e alle minacce in continua evoluzione in Medio Oriente e in tutto il mondo, ha dichiarato giovedì il ministro della Difesa israeliano Benny Gantz.

Si prevede inoltre che il sistema contrasti le minacce sia all'interno che all'esterno dell'atmosfera, rendendola endoatmosferica ed esoatmosferica.

“Insieme allo sviluppo di capacità offensive vitali, l'establishment della difesa lavora costantemente per difendere i cieli di Israele dalle minacce balistiche attraverso il continuo sviluppo della sua schiera multistrato di difesa missilistica. Lo sviluppo dell’Arrow-4 insieme ai nostri partner americani si tradurrà in un balzo in avanti tecnologico e operativo", ha affermato Gantz.

Si è congratulato con l'Organizzazione per la difesa missilistica israeliana, che attualmente celebra il suo 30° anniversario, e ha elogiato l'MDA e l'IAI per il loro lavoro. Il CEO di IAI recentemente nominato, Boaz Levy, ha svolto un ruolo chiave nello sviluppo di Arrow-2 e Arrow-3.

Il lavoro concettuale per l'Arrow-4 risale al 2017, quando Israele cercò un futuro intercettore che si estendesse oltre l'Arrow-2. L'azienda americana Boeing è stata un partner nello sviluppo dell'Arrow-3 e ha svolto un ruolo nel programma Arrow insieme alla società israeliana Elbit Systems.

IAI ha pubblicato un video per celebrare lo sviluppo dell'Arrow-4 rievocando le minacce dell'era della Guerra del Golfo che hanno portato alla creazione dell'Arrow-2 e dell'Israel Missile Defense Organization. Ha notato che la prima batteria operativa Arrow è stata consegnata all'aeronautica israeliana nel 2000 e lo sviluppo di Arrow-3 è iniziato nel 2009. L’Arrow-3 è stato consegnato nel 2017 e nel marzo di quell'anno è stato utilizzato per intercettare una superficie - missile aereo lanciato dalla Siria.

L'annuncio dell'Arrow-4 arriva il giorno dopo che il presidente degli Stati Uniti Joe Biden ha parlato con il primo ministro israeliano Benjamin Netanyahu per discutere del loro comune avversario, l'Iran. I media israeliani hanno interpretato l'annuncio come un messaggio all'Iran, pochi giorni dopo che i rapporti indicavano che l'Iran avrebbe potuto trasferire missili balistici in Iraq.

"Arrow-4 è un programma di cooperazione tra l'MDA e l'IMDO che illustra l'impegno degli Stati Uniti nell'assistere il governo di Israele nel potenziamento della sua capacità di difesa missilistica nazionale per difendere lo Stato di Israele dalle minacce emergenti", ha affermato Jon Hill, Direttore dell'MDA, Vice Ammiraglio. Hill è stato nominato nel 2019 ed è l'undicesimo direttore dell'MDA, incaricato di sviluppare, fornire e sostenere capacità a più livelli per difendere le forze schierate, gli Stati Uniti e i loro alleati e partner contro gli attacchi di missili balistici.

Secondo i termini dell'attuale memorandum d'intesa tra Israele e gli Stati Uniti, Israele ha ricevuto 500 milioni di dollari in finanziamenti annuali per la sua difesa aerea multistrato. Ciò include Iron Dome, David's Sling, Arrow-2 e Arrow-3.

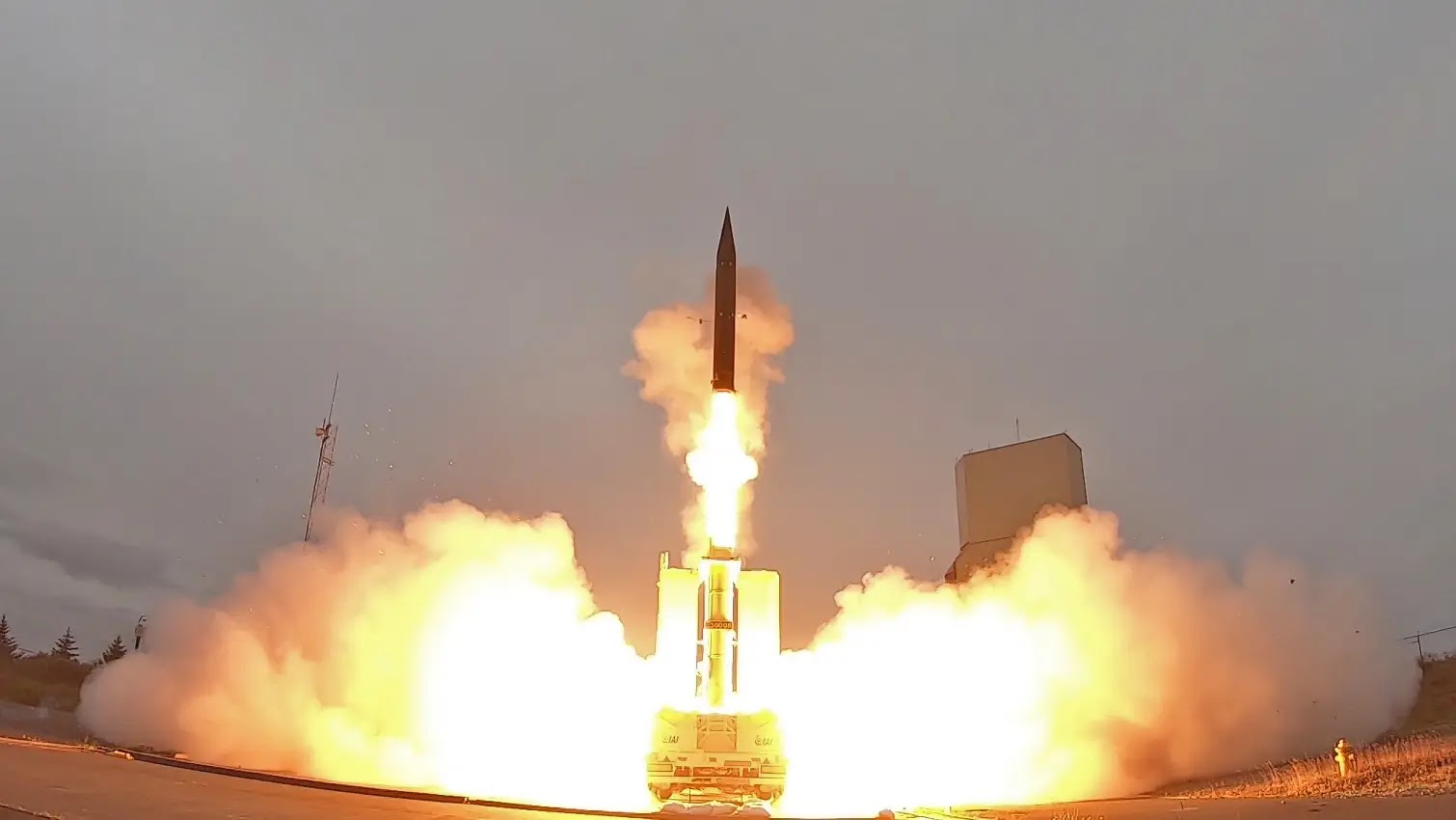

Un test di successo dell'Arrow-3 è stato effettuato in Alaska nel luglio 2019. Israele ha pubblicizzato nuove capacità per l'Iron Dome all'inizio di febbraio, ha testato il missile terra-aria a medio raggio con l'India all'inizio di gennaio e ha condotto un'esercitazione sofisticata in Dicembre 2020 in cui sono stati sparati gli intercettori Iron Dome e David's Sling.

“Negli ultimi tre decenni, abbiamo sviluppato uno degli array di difesa missilistica più avanzati al mondo, costruito su quattro strati con capacità dimostrate. Queste capacità vengono costantemente migliorate contro le minacce emergenti. L’Arrow-4 avrà capacità di volo e di intercettazione senza precedenti, garantendo la sicurezza dello Stato di Israele", ha affermato Moshe Patel, capo dell'Organizzazione per la difesa missilistica israeliana.

All'inizio del 2021 Israele ha rivelato che lo sviluppo dell'intercettore Arrow 4 era in corso e che il sistema mirava all'intercettazione di minacce ipersoniche come missili da crociera ipersonici e veicoli plananti ipersonici.

Specifiche

Il sistema Arrow è stato originariamente progettato e ottimizzato per intercettare missili balistici a corto e medio raggio con gittate superiori a 200 km (120 mi). Non è destinato ad intercettare né aerei militari né razzi di artiglieria, il secondo dei quali è relativamente piccolo e a corto raggio. A differenza del THAAD, RIM-161 Standard Missile 3 e MIM-104 Patriot PAC-3, che utilizzano un impatto cinetico diretto per distruggere il bersaglio ("hit-to-kill"), l'Arrow 2 si basa sulla detonazione esplosiva. L’Arrow 2 è in grado di intercettare i suoi bersagli sopra la stratosfera, abbastanza alto in modo che qualsiasi arma nucleare, chimica o biologica non si disperda su Israele. L'intenzione degli sviluppatori era di eseguire la sequenza di distruzione lontano da luoghi popolati. Secondo il dottor Uzi Rubin, il missile è stato testato per determinare se gli agenti di guerra chimica avrebbero raggiunto il suolo se una tale testata fosse stata intercettata. La conclusione è stata che nulla raggiungerebbe il suolo se la testata venisse distrutta al di sopra della corrente a getto, che scorre da ovest a est e soffierebbe quindi qualsiasi residuo chimico. Tuttavia, l'Arrow è anche in grado di intercettare a bassa quota, così come di intercettare missili balistici multitattici.

Il missile a due stadi è dotato di propellente solido booster e motori a razzo di sostegno. Il missile utilizza un'ustione iniziale per eseguire un lancio a caldo verticale dal container e un'ustione secondaria per sostenere la traiettoria del missile verso il bersaglio a una velocità di Mach 9, o 2,5 km/s (1,6 miglia/s). Il controllo del vettore di spinta viene utilizzato nelle fasi di spinta e di mantenimento del volo. All'accensione del motore di sostegno del secondo stadio, il gruppo del primo stadio si separa. Il missile Arrow viene lanciato prima che la traiettoria e il punto di intercettazione del missile minaccioso siano conosciuti con precisione. Man mano che diventano disponibili più dati sulla traiettoria, viene definito più precisamente il punto di intercettazione ottimale, verso il quale vengono quindi guidati i missili. La sezione del missile da 500 kg (1.100 lb) del missile, contenente la testata, la fusione e il cercatore di terminale, è dotata di quattro alette di controllo aerodinamico a delta mobili per fornire capacità di intercettazione a bassa quota. Il cercatore di missili dual mode ha un cercatore a infrarossi passivo per l'acquisizione e il tracciamento di missili balistici tattici e un cercatore radar attivo utilizzato per puntare su bersagli che respirano aria a basse altitudini. Il cercatore di infrarossi è un array sul piano focale di antimonide di indio . Il kill vehicle è progettato per ottenere un'intercettazione hit-to-kill, ma se ciò non viene raggiunto, la spoletta di prossimità dirigerà i frammenti della testata verso il bersaglio poco prima di raggiungere il punto più vicino al obbiettivo. La testata a frammentazione dell'esplosione diretta ad alto esplosivo è in grado di distruggere un bersaglio entro un raggio di 40–50 m (130–160 piedi). In questo modo, Arrow differisce anche da Patriot PAC-3, THAAD e Standard Missile 3, che si basano esclusivamente sulla tecnologia hit-to-kill in cui la forza cinetica di un impatto preciso provoca la distruzione della minaccia.

Secondo Dov Raviv, uno sviluppatore senior soprannominato "il padre del missile anti-balistico Arrow", un singolo intercettore Arrow ha una probabilità del 90% di distruggere un missile bersaglio alla massima altitudine possibile. In caso di guasto possono essere lanciati altri due intercettori verso il bersaglio a brevi intervalli di tempo. Se il primo di questi distrugge il bersaglio, il secondo può essere diretto verso un altro bersaglio. Utilizzando questa tecnica, vengono fornite tre possibilità di intercettazione indipendenti che aumentano la probabilità di intercettazione dal 90 percento al 99,9%, soddisfacendo così il requisito del tasso di perdita. L'Arrow ha anche la capacità di intercettare simultaneamente una salva di più di cinque missili in arrivo, con i missili bersaglio che arrivano entro un arco di 30 secondi. Tale capacità è attualmente posseduta solo da Stati Uniti e Russia. Secondo Raviv, l’Arrow può discriminare tra una testata e un'esca.

Ogni batteria Arrow è dotata in genere da quattro a otto erettori-lanciatori, il suo equipaggio richiede circa 100 persone.  Ogni erettore-lanciatore montato su autocarro quando è caricato con sei tubi di lancio con missili pronti al fuoco. Dopo aver sparato, i lanciatori possono essere ricaricati in un'ora. Il sistema è trasportabile anziché mobile, poiché può essere spostato in altri siti predisposti, ma non può essere installato ovunque.

IL RADAR GREEN PINE - Pino verde

Il "Green Pine" è un radar allo stato solido ad array a scansione elettronica (AESA) attivo che opera nella banda L nell'intervallo da 500 MHz a 1.000 MHz, o da 1.000 MHz a 2.000 MHz. Funziona simultaneamente nelle modalità di ricerca, rilevamento, tracciamento e guida missilistica.  È in grado di rilevare bersagli a distanze fino a circa 500 km (310 mi) ed è in grado di tracciare più di 30 bersagli a velocità superiori a 3.000 m/s (10.000 piedi/s). Il radar illumina il bersaglio e guida il missile Arrow entro 4 m (13 piedi) dal bersaglio.

RADAR "Super Green Pine"

Una versione avanzata del radar, chiamata "Super Green Pine", "Green Pine" Block-B, o "Great Pine" (ebraico: אורן אדיר, pronunciato  [oʁen adiʁ]), consiste nel prendere il luogo dell'originale "Green Pine. Nel 2008 entrambe le versioni erano attive. Il "Super Green Pine" estende il raggio di rilevamento a circa 800–900 km (500–560 mi). Ancora di più è in fase di sviluppo l'aggiornamento avanzato del Super Green Pine.

SISTEMA Cedro d’oro

Il "Golden Citron" (ebraico: אתרוג זהב, pronunciato  [etʁoɡ zahav] ) architettura di sistemi aperti net-centrica montata su camion Centro di comando, controllo, comunicazione e intelligence per la gestione della battaglia può controllare fino a 14 intercettazioni contemporaneamente. Nel 2007 era uno dei sistemi net-centric più avanzati al mondo. Il sistema fornisce opzioni completamente automatiche e Human-in-the-Loop in ogni fase della gestione delle operazioni di battaglia. È anche capace di interoperabilità con altri sistemi di difesa missilistica del teatro e sistemi C 3 I. In particolare Link 16, TADIL-J, le comunicazioni venivano modificate per consentire l'interoperabilità con le unità di controllo antincendio Patriot. I bersagli assegnati possono essere consegnati al radar antincendio AN/MPQ-53 del Patriot. I test effettuati dagli Stati Uniti e da Israele hanno collegato con successo l'Arrow con la versione americana e israeliana del Patriot.

Il "Citron Tree" ha tre banchi di console operatore disposte a forma di U. Al centro siede l'ufficiale al comando che sovrintende all'ingaggio, ma ha anche collegamenti con le altre parti della batteria oltre che con il quartier generale dell'IAF. Alla destra del comandante siede l'ufficiale di ingaggio, che assicura che gli obiettivi siano assegnati ad altri ufficiali di ingaggio seduti sulla gamba destra della U. A ciascuno viene assegnata un'area geografica da difendere e due degli ufficiali sono più anziani in quanto hanno un panoramica delle batterie Patriot. Alla sinistra del comandante c'è l'ufficiale delle risorse, che controlla lo stato e la prontezza dei missili. Sulla sinistra della U siede l'ufficiale della fotografia del cielo, che è in contatto con l' Home Front Commande utilizza la capacità del centro di prevedere il punto di impatto per allertare le autorità civili. A queste consolle ci sono anche un ufficiale dell'intelligence e un agente post-azione / debriefing , che utilizza le registrazioni poiché è impossibile assorbire tutte le informazioni durante gli impegni. Tutto sommato, il "Golden Citron" è presidiato da 7-10 operatori.

Il centro di controllo del lancio "Brown Hazelnut"

Il centro di controllo del lancio "Brown Hazelnut" (ebraico: אגוז חום, pronunciato  [eɡoz χum]) si trova nel sito di lancio, fino a 300 km (190 mi) dal centro di controllo del fuoco "Golden Citron". Utilizza microonde e dati radio e collegamenti di comunicazione vocale al "Green Pine" e al "Golden Citron". Il metodo di lancio è un lancio verticale a caldo da un contenitore sigillato, che fornisce una copertura totale. "Brown Hazelnut" ha anche capacità diagnostiche e di manutenzione dei missili.

Produzione

Israele inizialmente ha prodotto il sistema Arrow a livello nazionale, ma l'11 febbraio 2003 IAI e Boeing hanno firmato un accordo, del valore di oltre $ 25 milioni per gli anni fiscali 2003-2004, per stabilire impianti di produzione per la produzione di componenti per il missile Arrow negli Stati Uniti. Nel marzo 2004, IAI ha assegnato a Boeing un contratto di produzione da 78 milioni di dollari; il valore totale del contratto potrebbe superare i 225 milioni di dollari fino al secondo trimestre del 2008. Come risultato della corretta attuazione di questo contratto, Boeing è responsabile della produzione di circa il 35% dei componenti dei missili Arrow, inclusa la sezione elettronica, la custodia del motore booster e il contenitore del missile, nella sua Huntsville, Alabama, strutture. IAI, l'appaltatore principale del sistema Arrow, è responsabile dell'integrazione e dell'assemblaggio finale del missile Arrow in Israele. Boeing coordina anche la produzione di componenti missilistici Arrow prodotti da oltre 150 aziende americane dislocate in oltre 25 stati. Boeing ha consegnato il suo primo intercettore Arrow 2 in Israele nel 2005. Gli intercettori coprodotti sono stati testati dal 12 febbraio 2007. Le consegne finali all'aviazione israeliana erano previste entro la fine del 2010.

Altri importanti appaltatori sono:

• Elta - produce il radar "Green Pine" / "Super Green Pine";
• Elisra - produce il Centro C 3 I "Golden Citron" ;
• Rafael Advanced Defense Systems - produce il motore di sostegno e la testata;
• Israel Military Industries - produce il motore booster;
• Alliant Techsystems – produce le carcasse del motore e l' ugello del primo stadio ;
• Lockheed Martin - produce il cercatore radar attivo;
• Raytheon : produce il cercatore di infrarossi;
• Ceradyne – produce il radome in ceramica.

Distribuzione

Secondo il suo programma originale del 1986, il sistema Arrow avrebbe dovuto entrare in servizio operativo nel 1995. La prima batteria operativa Arrow è stata schierata, tuttavia, nel marzo 2000 nella base aerea di Palmachim, vicino alla città di Rishon LeZion, a sud del Tel Area metropolitana di Aviv. È stato dichiarato operativo nell'ottobre 2000 e ha raggiunto la sua piena capacità nel marzo 2001. Il dispiegamento della seconda batteria a Ein Shemer (Ein Shemer Airfield), vicino alla città di Hadera, distretto di Haifa, nel nord di Israele, è stato ritardato dalla forte opposizione dei residenti locali che temevano che il suo radar sarebbe stato pericoloso per la loro salute. La situazione è stata infine risolta e la seconda batteria israeliana ha completato il suo dispiegamento, è diventata operativa e si è collegata alla prima batteria nell'ottobre 2002. Nel 2007 l'IDF avrebbe deciso di modificare la sua dottrina di difesa missilistica e al fine di contrastare possibili siriani e iraniani sbarramenti missilistici e ha silenziosamente modificato il suo dispiegamento della Freccia nel nord di Israele.

L'IDF prevedeva di procurarsi 50 -100 intercettori per ciascuna batteria. Nel 1998 si stimava che una batteria costasse circa 170 milioni di dollari. A partire dal 2012, secondo quanto riferito, un radar "Great Pine" è schierato insieme a due radar "Green Pine".

Israele aveva inizialmente pianificato di schierare due batterie Arrow 2, ma da allora ha cercato e ottenuto promesse di finanziamento per una terza batteria. Alcuni rapporti affermavano che una terza batteria era già stata dispiegata, o in fase di sviluppo nel sud, mentre altri affermavano che non era stata ancora presa una decisione sull'impiego di una terza batteria, sebbene fosse in discussione per l'ingresso in servizio nel 2012. Un altro rapporto affermava che Israele prevedeva di schierare non una, ma due batterie Arrow 2 aggiuntive per difendere la regione meridionale del paese, coprendo anche siti sensibili come il Centro di ricerca nucleare del Negev. Tuttavia, la decisione sulla terza batteria è stata presa nell'ottobre 2010. La nuova batteria avrebbe dovuto essere messa in funzione nel 2012 nel centro del paese. Secondo Jane's Defense Weekly, alcune fonti indicano che la nuova batteria Arrow 2 è diventata operativa nel 2012 in una struttura dell'aeronautica israeliana a Tal Shahar, all'incirca a metà strada tra Gerusalemme e Ashdod, vicino a Beit Shemesh.

Export

A parte Israele, nessun paese ha acquistato un sistema Arrow completo, sebbene l'India avesse acquisito e schierato tre radar "Green Pine" nell'agosto 2005. Il governo indiano ha cercato di acquistare il sistema Arrow dal 1999, tuttavia all'inizio nel 2002 gli Stati Uniti hanno posto il veto alla richiesta di Israele di vendere i missili Arrow 2 all'India, esercitando il proprio diritto come principale finanziatore. Funzionari statunitensi hanno sostenuto che la vendita violerebbe il regime di controllo della tecnologia missilistica (MTCR). Sebbene l'Arrow 2 possa raggiungere una portata di 300 km (190 mi), è progettato per intercettazioni a distanze più brevi e non è chiaro se possa trasportare un carico utile di 500 kg (1.100 libbre) a questa gamma specificata nell'MTCR. Nel 2011 ancora una volta un funzionario dell'esercito indiano ha affermato che l'Arrow 2 potrebbe diventare parte della soluzione di difesa missilistica dell'India.

La Turchia ha anche pianificato di acquistare sistemi di difesa aerea antimissilistica per un valore di oltre 1 miliardo di dollari. Arrow era considerato un potenziale contendente, ma fu respinto per motivi politici. In passato, Regno Unito, Giappone e Singapore venivano menzionati come potenziali clienti stranieri del sistema Arrow. Secondo quanto riferito, i Paesi Bassi hanno espresso interesse per il centro C 3 I "Golden Citron" nel novembre 1999.

Alla fine degli anni '90 i funzionari della Giordania hanno espresso preoccupazione per il fatto che qualsiasi conflagrazione tra Israele e Iraq o Iran avrebbe avuto un impatto sul suo territorio. Il problema diventa più difficile per la Giordania quando le testate non sono convenzionali. Pertanto, Benjamin Netanyahu, durante il suo primo mandato come Primo Ministro di Israele, avrebbe offerto alla Giordania "un ombrello difensivo di Arrow 2". Senza consentire a Israele di schierare in avanti i lanciatori Arrow vicino al confine iracheno, l'altra opzione è che Israele venda alla Giordania il sistema Arrow. Questo è molto probabilmente ciò che il primo ministro Netanyahu intendeva sopra. Nel maggio 1999 Israele avrebbe richiesto l'approvazione degli Stati Uniti per la vendita di batterie Arrow alla Giordania, ma a quanto pare non è stata data tale approvazione.

Armato dell'approvazione alla commercializzazione dei rispettivi governi, un team industriale USA-Israele prevede di offrire il sistema Arrow alla Corea del Sud. Il potenziale accordo, stimato per superare il miliardo di dollari.

Per gli Stati Uniti, Arrow ha fornito importanti dati tecnici e operativi. Rimane un elemento chiave nel piano dell'Agenzia per la difesa missilistica per un'architettura di difesa missilistica a più livelli e un esempio di programma di successo e conveniente. Al momento, tuttavia, gli Stati Uniti non hanno in programma di procurarsi e schierare Arrow. Tuttavia, nel settembre 2009 il sistema Arrow è stato menzionato dall'allora Segretario alla Difesa statunitense Robert Gates e dall'allora Vice Presidente del Joint Chiefs of Staff, il generale James Cartwright, tra le alternative alle proposte di asset di difesa missilistica statunitensi in Europa. Il sistema Arrow è stato incorporato nella capacità anti-balistica degli Stati Uniti in Europa, hanno affermato.

In un'intervista del giugno 2011 il tenente generale Patrick J. O'Reilly ha affermato che Arrow 2 sarà integrato in un sistema di difesa regionale pianificato dagli Stati Uniti in Medio Oriente . Secondo l'intervista, potrebbe anche proteggere i paesi arabi che sono alleati degli Stati Uniti ma con i quali Israele non ha legami diplomatici. Entro ottobre 2015, i paesi del Consiglio di cooperazione del Golfo (GCC) si erano interessati a procurarsi il sistema Arrow.

Cronologia operativa

Il 17 marzo 2017, il missile Arrow ha segnato la sua prima intercettazione operativa quando ha abbattuto un missile siriano S-200 sparato contro un aereo israeliano. Un alto ufficiale IAF ha fornito il contesto operativo all'insolita intercettazione di un missile terra-aria. L'ufficiale ha detto che il missile S-200 "si è comportato come una minaccia balistica" con "un'altitudine, una portata e una traiettoria balistica" che imitavano gli obiettivi di classe Scud per cui l'intercettore Arrow 2 era stato progettato per colpire.
