Il cannone automatico ATK M242 Bushmaster cal. 25 × 137 mm fu messo a punto nel 1981 dalla McDonnell Douglas, azienda poi incorporata dalla Boeing.

https://svppbellum.blogspot.com/

Blog dedicato agli appassionati di DIFESA, storia militare, sicurezza e tecnologia.

Il cannone automatico ATK M242 Bushmaster da 25 millimetri è stato messo a punto nel 1981 dalla McDonnell Douglas, azienda poi incorporata dalla Boeing.

Sono stati prodotti oltre 10.000 pezzi per equipaggiare unità blindate o corazzate tra cui il blindato LAV-25 dell’US ARMY e per unità navali della US Navy. Il cannone viene adesso prodotto, insieme a versioni di maggior calibro, quali il Bushmaster II da 30mm, il Bushmaster III da 35mm e il Bushmaster IV da 40 mm dall'azienda americana ATK.

Caratteristiche

Il cannone è un chain gun a doppia carica a controllo remoto. Le munizioni di 25 × 137 mm sono caricate da un motore elettrico a 24 Volt che regola anche la cadenza di tiro. Il cannone M242, con la potenza elettrica di un Hp ha tre cadenze di tiro: singolo tiro, 100, 200 giri al minuto, che può salire anche fino a 500 colpi al minuto con una potenza di 5 Hp. La velocità massima varia a seconda della munizione usata.

Il doppio caricamento viene usato per selezionare le munizioni desiderate: APFSDS-T (C-137) o Armour-Piercing Fin-Stabilized Discarding Sabot Tracer, cioè "proiettile perforante, stabilizzato ad alette, ad abbandono d'involucro e composizione tracciante; o HEI-T (incendiari) o FAPSD-T (C-138) a frammentazione; e molti altri. I proiettili APFSDS-T al tungsteno si sono dimostrati molto efficaci durante la Guerra del Golfo, causando danni significativi ai veicoli blindati nemici fino a causare la distruzione dei carri armati T-55 dell'esercito iracheno.

Mk 38

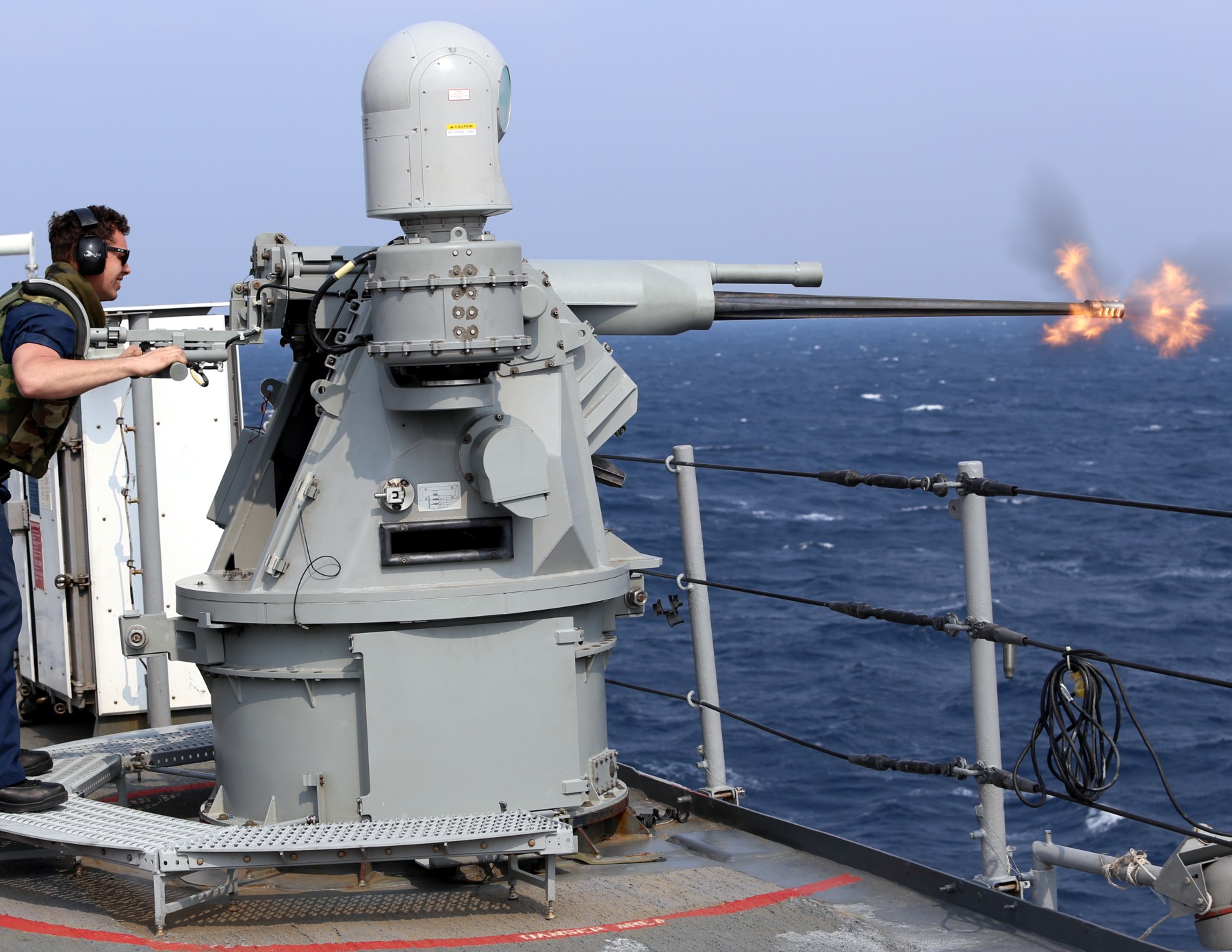

Il cannone Mk38 è la versione navalizzata dell'M242, e costituisce l'equipaggiamento di molte unità della US Navy, con quasi 4.000 pezzi nel 2012, quando è entrato in servizio la versione Mk38 Mod.3 da 30 mm, che può essere integrata in qualsiasi piattaforma navale, dai pattugliatori fino alle portaerei. Il cannone, completamente stabilizzato, è accoppiato con una mitragliatrice da 7,62 mm coassiale.

È un'arma a canna singola alimentata esternamente, azionata a catena, che può essere sparata in modalità semiautomatica, a raffica o automatica. È alimentato da una cinghia a maglie metalliche e ha la capacità di doppia alimentazione. Il termine "catena di pistola" deriva dall'uso di una catena a rulli che guida l'otturatore avanti e indietro. Il cannone automatico può distruggere veicoli corazzati leggeri e bersagli aerei (come elicotteri, UAV e aerei a volo lento). Può anche applicare il fuoco di soppressione contro truppe esposte, posizioni trincerate e aree edificate occupate. Il rateo di fuoco standard è di 200 colpi al minuto. L'arma ha una portata effettiva di 2.000 metri, a seconda del tipo di munizioni utilizzate. Con oltre 11.000 unità vendute in tutto il mondo, è uno dei cannoni automatici moderni di maggior successo.

Descrizione

A differenza della maggior parte delle armi da fuoco automatiche, l'M242 non dipende dal gas o dal rinculo per attivare il suo sistema di sparo. Utilizza invece un motore CC da 1 hp (0,75 kW), posizionato nel ricevitore per azionare la catena e il sistema di doppia alimentazione. Questo sistema utilizza ruote dentate e scanalature di estrazione per alimentare, caricare, sparare, estrarre ed espellere i colpi. Un sistema di frizioni prevede l'innesto di un pignone alternativo e consente quindi all'artigliere di passare dai proiettili perforanti a quelli ad alto esplosivo.

Il gruppo dell'arma è composto da tre parti: il gruppo della canna, il gruppo dell'alimentatore e il gruppo del ricevitore. La struttura in tre parti consente a una squadra di due persone di installare o rimuovere il sistema (in condizioni ideali) nonostante il suo considerevole peso totale.

Il sistema d'arma M242 ha un controllo del fuoco sia elettrico che manuale e può essere azionato elettricamente o manualmente. L'artigliere può scegliere tra tre cadenze di fuoco:

• Semiautomatico a colpo singolo, in cui l'artigliere può sparare alla stessa velocità con cui si può azionare il grilletto, limitato solo dalla velocità di azionamento elettrico (non può superare la velocità di fuoco "Alta velocità");
• Low Rate completamente automatico, in cui l'arma spara 100 colpi al minuto, ± 25 colpi; E
• Alta velocità completamente automatica, in cui l'arma spara 200 colpi al minuto, ± 25 colpi.

Storia

Il progetto Bushmaster è iniziato come una propaggine del programma MICV-65 dell’US ARMY che tentava di introdurre un nuovo veicolo da combattimento di fanteria per sostituire i loro attuali veicoli corazzati da trasporto truppa M113. Parte di questo programma richiedeva un nuovo veicolo da ricognizione per sostituire l'M114, uno sviluppo parallelo che si svolgeva nell'ambito del veicolo da ricognizione corazzato XM800. Sia l'XM800 che la versione da cavalleria dei veicoli XM701 MICV erano armati con l' M139, una versione costruita negli Stati Uniti del cannone automatico Hispano-Suiza HS.820 da 20 mm. Durante la fase di test, l'esercito alla fine rifiutò l'XM701 e iniziò a lavorare su di un progetto più moderno noto come XM723. Subito dopo venne scartato anche l'XM800. Ciò portò alla combinazione dei due programmi, spostando il ruolo di scout sulla versione di cavalleria dell'XM723.

Allo stesso tempo, l'M139 si rivelò deludente e un contratto per una nuova arma per sostituirlo iniziò come sviluppo competitivo nel 1972 contemporaneamente alla Ford Aeronutronic Division con il PFB-25 (arma autoalimentata) e alla Hughes Helicopters Ordnance Division (alimentato esternamente) sotto la Summa Corporation come successore del sistema di armi a fuoco rapido per veicoli, o VRFWS-S. Si trattava essenzialmente di un cannone motorizzato che sparava munizioni simili da 20 mm all’HS.820; il meccanismo motorizzato avrebbe garantito il funzionamento anche in caso di mancata accensione.

I progressi sul VRFWS-S sono stati lenti e alla fine hanno portato al passaggio a un proiettile da 25 mm molto più potente. Ritardi simili nel programma MICV fecero sì che i veicoli finali frutto dei loro sforzi, l'M2/M3 Bradley Fighting Vehicle, non entrassero in produzione fino al 1981, momento in cui il Bushmaster era maturo. Dal 1990, sono stati apportati numerosi miglioramenti all'arma, dando vita al cannone potenziato da 25 mm.

Ad oggi sono in servizio più di 10.500 armi. Uno dei motivi principali di questa popolarità è la natura estremamente affidabile dell'arma. Ha una valutazione media di 22.000 colpi tra guasti (MRBF), molto più alta di molti dispositivi comparabili.

Munizioni

Per quest'arma è stata sviluppata un'ampia gamma di munizioni, che gli conferiscono la capacità di annientare la maggior parte dei veicoli corazzati che probabilmente incontrerà, fino ad alcuni carri armati leggeri. Le munizioni utilizzate nell'M242 possono essere utilizzate anche in una varietà di armi come l'equalizzatore GAU-12,  il francese Giat M811 o il sistema d'arma svizzero Oerlikon KBA . Ha la capacità di sparare con munizioni prodotte negli Stati Uniti e con i loro equivalenti NATO. Principalmente, però, spara sei tipi di colpi: M791, M792, M793, M910, MK210 e M919.

M791 Sabot scartante perforante con Tracer

L'APDS-T penetra veicoli corazzati leggeri, artiglieria semovente e bersagli aerei come elicotteri e vari velivoli ad ala fissa a movimento lento.

M792 Incendiario ad alto potenziale esplosivo con tracciante e autodistruzione

L'HEI-T può distruggere veicoli ed elicotteri non corazzati e sopprimere posizioni di missili anticarro e squadre nemiche fino a una portata massima effettiva di 2.200 metri.

Pratica di tiro al bersaglio M793 con tracciante

La cartuccia TP-T è una cartuccia da addestramento di tipo fisso, innescata a percussione, che corrisponde balisticamente alla cartuccia incendiaria ad alto potenziale esplosivo con tracciante (HEI-T M792). Il tracciante del TP-T è visibile fino a 2.000 metri, tuttavia, il proiettile ha una portata effettiva massima (limitata alla precisione) di 1.600 metri.

M910 Target Practice Scartando Sabot con Tracer

Il TPDS-T replica il modello di volo del round M791 Armor Piercing Discarding Sabot with Tracer (APDS-T). Il TPDS-T consente alle unità di esercitarsi realisticamente negli ingaggi di sabot.

MK210 Incendiario ad alto potenziale esplosivo con tracciante

Utilizzato dalla Marina degli Stati Uniti nel loro sistema d'arma navale Mk38.

Sabot di scarto M919 perforante e stabilizzato con alette con tracciante.

Il round APFSDS-T penetra veicoli corazzati leggeri, artiglieria semovente e bersagli aerei, che includono elicotteri e aerei ad ala fissa a movimento lento. Il dardo è fatto di uranio impoverito.

Varianti

L'M242 è attualmente utilizzato dall’US ARMY, dalla US NAVY, dal Corpo dei Marines e dalla Guardia costiera degli Stati Uniti, dall'esercito neozelandese, dalla marina reale neozelandese, dall'esercito norvegese, dall'esercito spagnolo, dalla marina dello Sri Lanka, dall'esercito svizzero, dall'esercito canadese, dall'esercito australiano e la marina reale australiana, la marina israeliana, la marina filippina e l'esercito filippino, l'esercito di Singapore e la marina della Repubblica di Singapore, nonché molti altri, comprese dal 2023 le forze armate dell'Ucraina. L'ampio utilizzo si traduce in diverse varianti e modifiche al sistema d'arma standard M242.

Veicoli terrestri

L'M242 è l'equipaggiamento standard dei veicoli da combattimento M2 e M3 Bradley dell’US ARMY; è utilizzato anche sul LAV-25. Prima che il progetto venisse annullato, la mitragliatrice a catena Mk44 Bushmaster II da 30 mm (un successore dell'M242) veniva utilizzata sull'Expeditionary Fighting Vehicle (EFV) del Corpo dei Marines.

L'M242 è anche una scelta popolare come armamento primario per veicoli corazzati da combattimento prodotti in tutto il mondo, come gli AFV Bionix di Singapore e la Rafael Overhead Weapon Station-25 montata sugli IFV M113A2 Ultra aggiornati.

Cannone potenziato da 25 mm

Il lavoro su un'arma potenziata è iniziato nel 1990. Nel programma di aggiornamento, sono stati migliorati tutti e tre i sistemi principali e sette sistemi minori. Le modifiche sono iniziate con l'introduzione di una canna cromata, un alimentatore e un ricevitore potenziato. I sistemi d'arma hanno ricevuto anche aggiornamenti minori come coperture delle maglie a sgancio rapido, un gruppo di culatta più grande, un freno di bocca ad alta efficienza, un rinculo più lungo, un contatore rotondo integrato, un percussore e una molla a lunga durata e una frizione di azionamento a tripla molla. Le armi potenziate furono utilizzate per la prima volta sull'M2A3 Bradley, la quarta versione del veicolo da combattimento M2 Bradley.

Navale

Nel 1977, la Marina degli Stati Uniti si rese conto che aveva bisogno di un sostituto per la serie di cannoni Oerlikon 20mm Mk 16. Nel 1986, questo requisito fu soddisfatto con l'introduzione del sistema d'arma Mk 38 Mod 0. Derivato del sistema M242, il Mk 38 è costituito dalla mitragliatrice M242 e dal supporto per mitragliatrice Mk 88 Mod 0. Fornisce alle navi capacità di fuoco difensivo e offensivo per l'ingaggio di una varietà di bersagli di superficie. Progettato principalmente come misura difensiva a corto raggio, fornisce protezione contro motovedette, mine galleggianti e vari obiettivi costieri.

Mk 38 Mod 2 e Mod 3

Recentemente, diverse piattaforme della Marina statunitense sono state dotate di una versione più recente, il sistema d'arma Typhoon denominato Mk 38 Mod 2, che è gestito a distanza e include un mirino ottico elettronico, un telemetro laser, FLIR e un sistema di alimentazione più affidabile, migliorando le capacità e la precisione del sistema d'arma. Nel 2006 la Marina dello Sri Lanka ha aggiunto l'M242 alla sua flotta di velivoli da attacco rapido.

Il sistema è utilizzato anche dalle fregate Formidabile della Marina della Repubblica di Singapore e dalle navi portuali con piattaforma di atterraggio di classe Endurance e sono stati impiegati come parte degli sforzi di sicurezza portuale delle forze della coalizione in Iraq, nonché in ruoli antipirateria. nel Golfo di Aden. A parte questo, il New Coastal Patrol Craft (NCPC) della Guardia costiera della polizia di Singapore ha adottato il sistema come armamento principale.

Il Mod 3 aggiorna l'elettronica e aggiunge una mitragliatrice coassiale da 7,62 mm con una velocità di fuoco di 570 colpi al minuto.

Aselsan STOP

La stazione d'arma stabilizzata Aselsan STOP di fabbricazione turca può essere equipaggiata con un Bushmaster M242.

BAE e Boeing hanno collaborato dopo un contratto del marzo 2011 per aggiungere un'arma ad energia diretta al supporto per pistola Mk 38 Mod 2, noto come sistema laser tattico Mk 38 Mod 2. Il TLS combina un laser a stato solido progettato da Boeing con la montatura Mk 38 esistente prodotta da BAE per fornire precisione ad alta precisione contro le minacce veloci di superficie e aeree, tra cui motoscafi e veicoli aerei senza pilota (UAV). I livelli di potenza del laser possono essere regolati in base al target e agli obiettivi della missione. Originariamente, il sistema era armato con un laser da 10 kW, ma nell'aprile 2017 BAE annunciò di aver aumentato la potenza a 60 kW.

Aggiornamenti proposti

Nell'aprile 2012, BAE ha presentato una potenziale versione del sistema di montaggio, sviluppata in collaborazione con Rafael Advanced Defense Systems. Si distingue visivamente dalle versioni precedenti per il suo alloggiamento nascosto, che protegge anche l’arma dalle intemperie e consente un accesso più facile ai componenti interni attraverso ampi pannelli di accesso. L'aggiornamento monta un cannone Alliant Techsystems Mk44 Bushmaster II da 30 mm più grande per un aumento della portata di 500 metri, nonché una mitragliatrice pesante M2 calibro .50 coassiale. L'elevazione è aumentata a +75 gradi per l'ingaggio di UAV ed elicotteri e lo stoccaggio delle munizioni è maggiore a 420 colpi da 30 mm. Altre caratteristiche includono un pannello di controllo del fuoco manuale più grande, una modalità offset specifica per sparare colpi di avvertimento e una modalità di sorveglianza in cui l’arma può essere puntata lontano da un bersaglio ma il sensore EO rimane puntato nella direzione del bersaglio. Sebbene abbia un alto grado di comunanza e abbia lo stesso ingombro dei modelli precedenti, l'aggiornamento è più pesante del 20% a causa del maggiore carico di munizioni.

Veicoli militari americani equipaggiati con M242:

• Bushmaster;
• LAV-25;
• M2/M3 Bradley.
