Il Saab JAS 39 Gripen (in italiano "Grifone")

Il Saab JAS 39 Gripen (in italiano "Grifone") è un caccia svedese entrato in servizio nel 1996, primo rappresentante operativo degli aerei da combattimento e superiorità aerea appartenenti alla cosiddetta quarta generazione e mezza.

I disegni per un successore del Saab 37 Viggen hanno cominciato a prendere forma già negli anni settanta, quando i piani per il caccia di nuova generazione previsto per la Flygvapnet (l'aeronautica militare svedese) sembrarono orientarsi addirittura verso una fusione con il programma italo-brasiliano AMX.

Le cose andarono poi diversamente perché le specifiche redatte erano molto diverse e la Svezia aveva bisogno di un velivolo che, se pure altrettanto leggero, consentisse un ben più ampio spettro di missioni rispetto all'AMX, che doveva essere ottimizzato per uno specifico ruolo CAS (Close Air Support).

Le specifiche elaborate dalla Flygvapnet richiedevano prestazioni STOL da basi aeree avanzate tipo BAS 90, grande polivalenza per eseguire ogni tipo di missioni con un solo tipo di aereo, equipaggiato con sensori basici molto flessibili, ma anche sistemi aggiuntivi per missioni specializzate. L'aereo avrebbe dovuto anche essere molto semplice, con la manutenzione curabile prevalentemente da personale di leva, avere missili aria-aria di nuova generazione, possibilità di eseguire numerose missioni al giorno, ridotta evidenza IR e radar, nonché un'eccellente maneggevolezza.

Il programma ha richiesto per l'erario svedese un sacrificio immane: 11 miliardi di dollari per lo sviluppo e l'industrializzazione dei primi 140 esemplari (oltre 1.000 dollari per ciascuno degli 8 milioni di svedesi); questo per non rinunciare alle caratteristiche più moderne in auge tra i progetti di nuova generazione, ad esclusione di alcune, come la sonda per il rifornimento in volo visto che la Svezia non ha aerocisterne, mentre altre, come le capacità STOL da campi semipreparati, sono addirittura esasperate date le esigenze locali.

La soluzione è stata concretizzata in una macchina molto compatta e semplice, che prometteva un'elevata efficienza, e il parlamento svedese autorizzò nel 1982 l'avvio di questo programma interamente nazionale; poco dopo venne emesso un ordine iniziale per un primo lotto di 30 esemplari (a prezzo fisso), ordinati al consorzio costituito dalle maggiori industrie svedesi come la Saab (cellula), Volvo (motore) ed Ericsson (elettronica). Era comunque previsto anche il ricorso a fornitori esteri, come nel caso dell'armamento e dell'impiantistica.

Il prototipo, costruito in quattro anni, ha volato per la prima volta nel dicembre 1988, per poi distruggersi a causa di un problema al software dei comandi nel febbraio successivo, fortunatamente senza conseguenze gravi per il pilota collaudatore.

Nel corso del 1991, la Saab ha presentato l'offerta per un secondo lotto di 110 velivoli Gripen, inclusi 14 biposto JAS-39C. Dopo le iniziali discussioni l'offerta è stata accettata, e il Gripen ha cominciato poco tempo dopo ad equipaggiare lo squadrone F7 della Flygvapnet.

Inizialmente erano previsti circa 400 aerei per oltre 20 squadroni, ma con la fine della Guerra Fredda il programma, se pure sopravvissuto ai tagli, è stato ridotto a circa 300 esemplari previsti in circa 15 unità di volo.

Cellula (Struttura e Sistemi)

Il moderno velivolo svedese è una delle macchine più significative del panorama attuale degli aerei da combattimento. Non solo è un velivolo avanzatissimo, ma è anche leggero e semplice. Ha un peso a vuoto di poco oltre la metà di quello del Viggen, e un volume molto inferiore, eppure ha prestazioni e caratteristiche superiori in ogni contesto. Il merito è di avere una cellula leggera e poco costosa, che richiede un motore non molto potente per ottenere prestazioni di alto livello.

Il disegno del velivolo appare orientato sia alle prestazioni STOL che all'alta maneggevolezza.

L'ala è a delta molto allungato, con estremità tronche in cui trovano alloggio le rotaie per missili aria-aria. È dotata di superfici di controllo (flaps e slats) sia sul bordo d'entrata che d'uscita, nonché di "denti di cane" per aiutare la guida e la separazione dei vortici ad alto angolo d'attacco, in quanto anche il Gripen è una macchina che sfrutta il concetto della portanza vorticosa (come tutti i canard "close-coupled", ossia con alette canard e ali principali molto ravvicinate).

Le alette sono in posizione media totalmente mobili, e con una deflessione di circa 50 gradi indietro o in avanti possono aiutare a frenare l'aereo in atterraggio, aiutarlo in decollo, e rendono possibile il controllo in volo ad alti angoli d’attacco (l'angolo formato tra l'inclinazione della fusoliera e il piano orizzontale del moto), necessari per le manovre strette. Il Gripen può raggiungere i 35 gradi rimanendo controllabile, e due piccoli baffi nel muso aiutano a stabilizzare il flusso d'aria in arrivo.

La coda è unica e molto alta, con ampia superficie ed efficace anche in condizioni estreme. Le prese d’aria sono di semplice disegno, leggere e a bassa resistenza aerodinamica. Consentono quindi una buona accelerazione, ma oltre Mach 1,5 cominciano a perdere di efficienza, data la geometria praticamente fissa. La loro sezione è a "D", con una piastra mobile per la separazione dello strato limite dalla fusoliera. Sono simili a quelle del Viggen, ma di minore sezione a causa del motore molto meno potente da alimentare. Non consentono, per via della struttura essenzialmente bidimensionale, né angoli d'attacco estremi né velocità superiori a Mach 2 a causa del surriscaldamento che ne verrebbe generato. La situazione è simile quindi a quella dell'F-16, ma le prese d'aria del Gripen sono sdoppiate per evitare, stando in posizione elevata, l'ingestione di detriti che su piste semi-preparatesono un pericolo estremamente concreto.

Motore

Il Gripen si avvale di un propulsore statunitense rielaborato dall'industria locale: il modello noto come RM-12 è un General Electric F-404-GE-400 bi-albero, derivato da quello usato dagli F-18 versione A/B.

Il motore svedese ha una spinta maggiore del 10% circa, un peso di 1.050 kg, tre stadi di ventola, sette di compressione, e due turbine monostadio. Il propulsore così rielaborato ha causato vari problemi nella messa a punto, ma il suo limitato bisogno di manutenzione, la sua compattezza e la pronta disponibilità hanno giovato molto al Gripen.

Il carburante, circa 3.000 litri, è contenuto in tutta l'ala e nella parte centrale della fusoliera.

Avionica

L'aereo ha un'integrazione senza precedenti tra i suoi numerosi apparati elettronici, tanto che possiede un sistema avionico organizzato attorno a tre databus st.1553B, che controllano ben 40 computer per i vari sottosistemi di volo, combattimento ed armi, oltre alle comunicazioni con operatori esterni.

I processori usati sono gli Ericsson D80 a 32 bit, in seguito rimpiazzati dai più avanzati D80E. Il linguaggio di programmazione è il Pascal D80, simile all'Ada. Il Gripen è probabilmente il primo aereo ad essere pensato con tali sistemi, che permettono un notevole salto di qualità nella gestione della macchina e nell'ottimizzazione dei sensori.

Oltre a questi sistemi di base, sono da citare anche i successivi:

Il Gripen ha un "sistema nervoso" vero e proprio, con un apparato di pilotaggio computerizzato che consente di pilotare una macchina disegnata per essere altrimenti ingovernabile (chiamato volo fly-by-wire, usato in tutti i velivoli di nuova generazione per aumentare l'agilità). Per questo motivo andò perduto il prototipo, a seguito di una reazione imprevista ai comandi del pilota. Il margine d'instabilità del velivolo è addirittura del 10%, uno dei valori più elevati della nuova generazione; per questo la Lear Astronics ha avuto delle serie difficoltà a sviluppare tale apparato, chiamato EFCS.
Il radar principale è l'Ericsson PS-5A, sviluppato dal 1982. Pesa 156 kg, banda X, multimodale. Il sistema ha un generatore di potenza TWT con potenza di picco e media di 10 e 1 kW rispettivamente, antenna planare a scansione meccanica, possibilità di variare la frequenza degli impulsi in valori alti, medi e bassi, utili per ogni situazione tattica. I modi operativi consentono ogni tipo di operazione di ricerca ed attacco, ma non è presente un illuminatore ad onda continua per i missili come gli Skyflash, pertanto l'aereo deve usare armi come gli AIM-120 AMRAAM. Il radar può seguire fino a 10 bersagli, attaccandone almeno 4 simultaneamente.
Altre attrezzature comprendono un datalink, un RWR e varie radio UHF/VHF, pod esterni con sistemi ECM, ricognizione e attacco.
In termini di interfaccia uomo-macchina, l'abitacolo ha tre schermi multimodali, comandi di volo avanzati, HUD grandangolare, e in generale consente una buona visibilità in quasi tutte le direzioni, nonostante l'assenza di un tettuccio a goccia. Esso è addirittura assai spazioso, nonostante le ridotte dimensioni della macchina.
Da notare che non esistono fotocamere per la ricognizione tattica, effettivamente criticabile per un velivolo multiruolo, per cui l'aereo deve ricorrere ad un set di apparecchiature trasportato in un pod esterno, come il Red Baron. L'uso della funzione di ricerca "ground mapping" del radar può, in diverse situazioni, ovviare a tale mancanza, come anche la macchina fotografica che in genere il pilota porta con sé in missione.

Armamento

Il Gripen è dotato del cannone Mauser BK-27, lo stesso del Tornado ADV, che spara munizioni calibro 27 mm pesanti 265 grammi, alla cadenza di 1.700 colpi al minuto e con una velocità iniziale di oltre 1 000 metri al secondo. Quest'arma, nonostante i soli 120 colpi disponibili, può impiegare proiettili perforanti-incendiari, semiperforanti ed esplosivi per ogni tipo di bersaglio incontrabile. È davvero un'arma potente e conferma la predilezione degli svedesi per i cannoni ad elevate prestazioni. Esiste una modalità del radar indicato per la telemetria del cannone, che lo rende sfruttabile fino alla massima distanza di tiro utile con grande precisione.

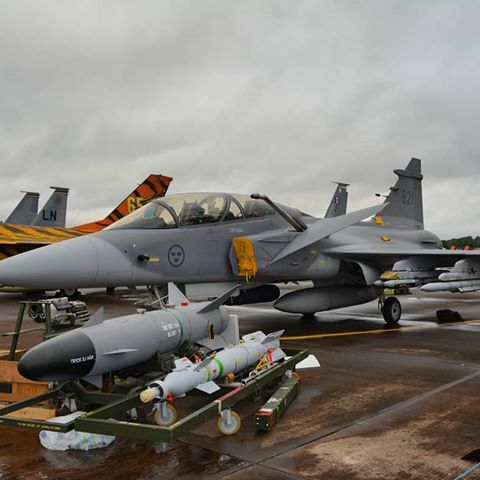

Le altre armi comprendono missili AIM-9 Sidewinder, AIM-120 AMRAAM, AGM-65 Maverick, IRIS-T, Meteor e RBS-15 antinave. Queste ultime sono le sole progettate dagli svedesi, hanno una gittata utile di oltre 75 km ed una traiettoria programmabile con attacco a volo radente. Sono tra i più temibili missili antinave sul mercato, e trovano impiego sia da mezzi aerei che da lanciatori di superficie. Il massimo numero di missili aria-aria è di 6, 4 per i carichi aria superficie.

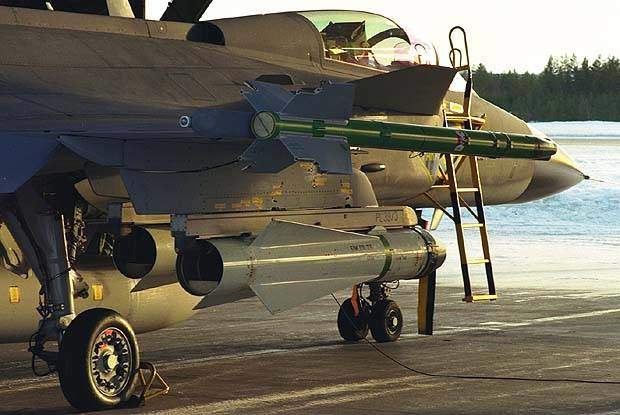

Per trasportare tutto questo l'aereo ha quattro punti di attacco sotto le ali, due alle estremità (solo per gli AIM-9) ed uno sotto la fusoliera, usato per serbatoi aggiuntivi. Esistono varie combinazioni nel tiro aria-terra, ma il carico non eccede i 3.500 kg, davvero modesto ma non tanto inferiore a quanto è possibile trovare a bordo di un cacciabombardiere medio-leggero "normale". Il Gripen ha un raggio d'azione dichiarato di circa 500 km a bassa quota, come il Viggen.

Prestazioni

Lo stesso nome del Gripen indica le sue capacità: "J" per caccia (Jakt), "A" per attacco (Anfallplan) e "S" per ricognizione (Spanplan), il tutto ottenibile con un unico aereo ed equipaggiamenti specifici, a differenza dei precedenti caccia svedesi. Il radar può generare mappe ad alta risoluzione del terreno o esplorare la superficie del mare, anche se si può ricorrere a sensori esterni, la maneggevolezza è ottima.

Le prestazioni del motore risultano lievemente inferiori rispetto a quelle di modelli cronologicamente precedenti.

Come aereo da attacco il Gripen non dispone di una capacità di carico eccezionale. Ciò nonostante essa viene ritenuta sufficiente per il tipo di missioni che questo apparecchio deve compiere con un raggio operativo di circa 500–600 km. L'aereo può decollare ed atterrare in soli 500 metri senza ausili particolari come gli inversori di spinta o il parafreno. Ha la possibilità di operare da piste improvvisate nonostante il carrello d'atterraggioa stretta carreggiata, ma a lungo passo che ne consente una grande agilità anche al suolo.

Versioni

JAS-39A: La prima versione, che è diventata operativa nel 1996, con la Svenska Flygvapnet. 31 di questi velivoli saranno aggiornati alle versioni C/D.

JAS-39B: Modello biposto da addestramento, questa variante è più lunga di 0,7 metri rispetto alla versione A. Saggiamente prevista fin dall'inizio, visto che un velivolo tanto piccolo e "denso" non potrebbe essere riprogettato facilmente per avere un secondo posto di pilotaggio.Operativo comunque a tutti gli effetti come caccia e per l’intercettazione

JAS-39C: Modello avanzato monoposto compatibile NATO, con elettronica e armamento migliorato, e con la possibilità di essere rifornito in volo. L'adozione di un motore più potente, come l'EJ200 europeo dell'EFA, potrebbe dare al Gripen circa 2 tonnellate di spinta in più, dando un ulteriore, formidabile impulso alle prestazioni di accelerazione e manovrabilità ad alto numero di G.

JAS-39D: Modello biposto da addestramento derivato dalla versione C.

Gripen Demo: Dimostratore tecnologico biposto dell'aereo per il Gripen NG.

Gripen NG (Next Generation): Versione proposta con un motore nuovo (F414G), l'aumento della capacità del serbatoio, una capacità di carico maggiore, l'aggiornamento dell'avionica e dell'introduzione di un nuovo sistema radar. Questi ultimi due sistemi, sono dotati di un sistema di condizionamento dedicato, fornito dalla Microtecnica di Torino. Ad oggi (2016) il primo prototipo è in costruzione.

JAS-39E: Versione leggermente ingrandita Rispetto al GRIPEN C/D, il GRIPEN E pesa 2,5 t in più (16,5 t invece di 14) ed è dotato di una maggiore autonomia grazie ad un buon 40% di carburante trasportabile in più. Un aumento dovuto sia alla crescita delle dimensioni complessive sia al redesign del sistema carrello e della fusoliera. A ciò bisogna aggiungere anche il nuovo motore turbofan General Electric F414G da 22.000 libbre di spinta e capacità di super-crociera, il radar AESA ES-05 RAVEN di Leonardo, inserito in un radome riprogettato, e l’lRST SKYWARD-G, sempre di Leonardo, posto davanti al cockpit.

Sea Gripen: Proposta per una versione imbarcata per portaerei, con il carrello di atterraggio rinforzato, altri cambiamenti tecnologici e un gancio nella parte posteriore. Il Brasile e l'India hanno dimostrato interesse per questa particolare versione. Questa versione è stata proposta per essere costruita insieme a un paese che ha esperienza con gli aeromobili imbarcati e le portaerei, ma non ha avuto seguito.

Il Gripen potrebbe essere l'ultimo dei caccia svedesi dato che i costi di programmi di sviluppo per macchine di prima linea stanno diventando esorbitanti anche per le nazioni più ricche. Si dimostra tuttavia ben riuscito: è un caccia leggero ed elegante, grazie alla sua ala a delta canard e alla fusoliera bassa e slanciata, efficace e moderno in ogni suo aspetto, economico e disponibile già dagli inizi degli anni novanta, molto presto, date le caratteristiche.

Nonostante le sue prestazioni non ha avuto un grande successo commerciale, e la collaborazione della Saab con la Bae inglese per la promozione del Gripen come compagno "economico" dell'EFA non ha avuto molti risultati. Esso ha dei requisiti operativi non eccezionali, ma saggiamente impostati su quello che un paese piccolo e razionale ha saputo ottenere dalle proprie finanze.

Nella versione JAS-39E viene considerato rappresentante della generazione "4 e mezza".

Utilizzatori

Per quanto riguarda l'esportazione, il Gripen ha partecipato senza successo alle gare finlandesi e svizzere vinte dall'F-18 negli anni novanta, alle gare rumene e omanite vinte rispettivamente dall'F-16 e dal Typhoon nella primavera del 2010, era stato proposto alla Norvegia ma questa è poi entrata nel programma F-35. Nel dicembre 2013 il Ministro della Difesa del Brasile ha annunciato l'acquisto di 36 Gripen NG.

È stato ordinato da:

• Sudafrica: 26 aerei;
• Repubblica Ceca: 14 aerei (leasing 2015);
• Ungheria: 14 aerei (leasing 10 anni);
• Thailandia: 12 aerei;
• Bulgaria: 8 aerei.

Attuali

• Brasile: 28 JAS 39E e 8 JAS 39F ordinati a dicembre 2013, entreranno in servizio dal 2018.
• Rep. Ceca: Vzdušné síly armády České republiky
• Acquistati nel 2005 in leasing dalla Svezia fino al 2027, all'aprile 2018 tutti e 14 esemplari (12 monoposto C e 2 biposto D) sono stati aggiornati dalla Saab allo standard MS20.
• Regno Unito: Royal Air Force; Empire Test Pilots' School
• Svezia: Svenska Flygvapnet; Dei 204 ordinati delle versioni A, B, C e D, all'agosto 2016 ne restano 99 delle sole versioni C e D. Ordinati e non ancora consegnati 60 JAS 39E.
• Sudafrica: Suid-Afrikaanse Lugmag
• Al gennaio 2018 sono in organico tutti e 26 esemplari ordinati (17 JAS-39C e 9 JAS-39D).
• Ungheria: Magyar Légierő. Sono stati consegnati 12 JAS 39C e 2 JAS 39D. Un aereo della versione D è andato perso il 19 maggio del 2015, mentre uno della versione C è andato perso in un incidente il 10 giugno 2015.
• Thailandia: Kongthap Akat Thai. Dei 12 aerei ordinati (8 JAS-39C e 4 JAS-39D), un JAS-39C è andato perso durante un airshow a gennaio 2017. Al novembre 2018 è stato comunicato che si sta cercando di aggiornare la flotta di 11 Gripen C/D alla configurazione MS20.

Potenziali e futuri

•  Croazia (18 dal 2018 in sostituzione dei MiG-21)
•  Danimarca
•  Paesi Bassi
•  Canada
•  Serbia
•  Slovenia

Esportazioni fallite:  Svizzera

Nel 2012 la Svizzera annunciò la vittoria del Saab JAS 39 Gripen nel programma d'armamento che prevedeva l'acquisizione di 22 caccia di 4+/4++ generazione per le sue forze aeree, al quale partecipavano il Saab JAS 39 Gripen, l'Eurofighter Typhoon, il Dassault Rafale e il Boeing F/A-18 Super Hornet (quest'ultimo successivamente ritiratosi dalla competizione a causa dei costi troppo alti legati alla sua acquisizione).

Il Gripen è stato scelto nella versione di valutazione NG (gli esemplari acquistati dovevano però essere della versione E) in 22 esemplari monoposto in configurazione da caccia con capacità secondarie di attacco, ricognizione, ecc. (sistema già adottato sugli F/A-18C e D delle forze aeree svizzere effettuando una specie di downgrade sull'avionica dell'aereo) in un contratto del valore di circa 4 miliardi di franchi svizzeri.

L'ordine è stato poi rescisso in seguito alla votazione popolare in Svizzera dell'8 maggio 2014 e quindi nessun esemplare di Gripen volerà nelle forze aeree svizzere.

India: Per il contratto MRCA da 128 aeroplani è stato scelto il Rafale. Gli altri concorrenti erano il Typhoon (finalista), l'F-18, l'F-16 e il MiG-29.
