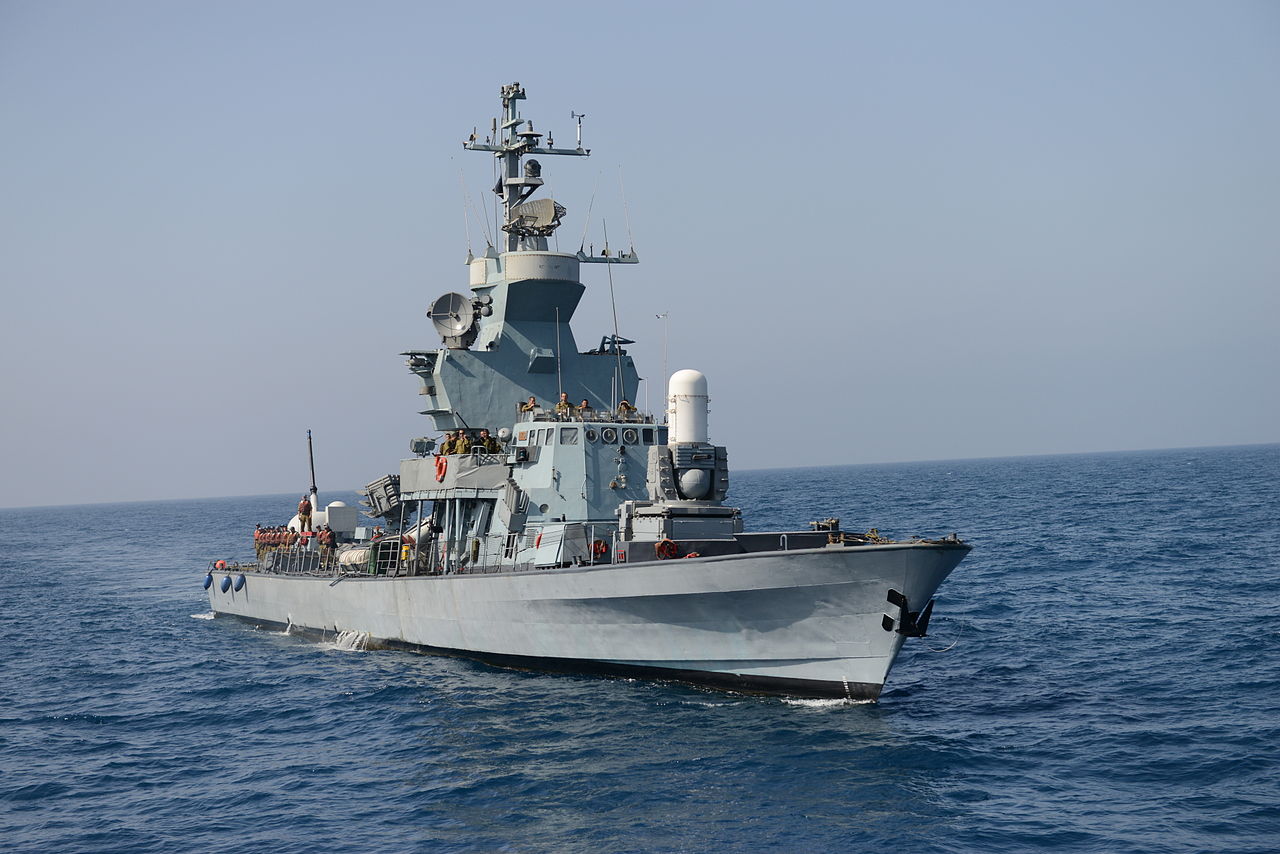

Le unità classe Saar 4.5 sono corvette missilistiche israeliane derivate dalle Sa'ar IV o Reshef, di cui risultano una versione ingrandita, con lo scafo, le sovrastrutture e l'apparato motore che presentano molti elementi in comune con le unità classe Sa'ar IV con sostanziali modifiche, che permettendo l'imbarco di più sistemi di armi, fanno di queste navi delle unità multiruolo, capaci di operare in missioni di pattugliamento costiero, pattugliamento in altura, missioni di scorta, picchetto radar e missioni antisommergibile.
Le unità sono state costruite in Israele presso gli stabilimenti Israel Shipyard di Haifa.
La classe è a sua volta suddivisa in due sottoclassi: la prima, inizialmente chiamata "Chochit" (ebraico: חוחית), ma rinominata Aliya (ebraico: עליה) era costituita dalle prime unità della marina israeliana che disponevano di una componente aerea imbarcata; la seconda, inizialmente denominata "Nirit" (ebraico: נירית) ma rinominata Hetz (Hebrew: חץ) in versione di attacco rapido, che sacrificava la componente aeronavale in cambio di un armamento notevolmente più potente.
Caratteristiche
Lo scafo in acciaio delle Sa'ar 4.5 è lungo 61,7 metri mentre sulle Sa'ar IV era 58 metri. L'allungamento dello scafo ha consentito di imbarcare un maggior numero di sistemi d'arma e che non ha comunque alterato le prestazioni in termini di velocità e di tenuta al mare. Lo scafo semidislocante, concepito essenzialmente per andature a velocità elevate, conserva tuttavia anche la capacità di operare in condizioni di mare fino a forza sei. Il dislocamento standard è di 430 tonnellate, mentre il dislocamento a pieno carico è di 488 tonnellate per le unità della versione elicotteristica e di 498 per le unità della versione di attacco rapido, mentre il pescaggio è contenuto in 2,8 metri, consentendo a queste imbarcazioni di operare anche in acque poco profonde.
Le sovrastrutture in lega di alluminio sulle Aliya erano in due blocchi, di cui il primo blocco contenente la plancia di comando e la centrale operativa di combattimento e il secondo l'hangar per la componente aerea imbarcata, e parte dell'armamento collocato tra i due blocchi di sovrastrutture. Nelle sottoclasse Hetz la sovrastruttura dalle dimensioni ridotte era invece limitata al solo blocco contenente la plancia di comando e la centrale operativa di combattimento, con un grande albero che racchiude gran parte dei sistemi elettronici della nave; grazie alle sue forme, la sovrastruttura consente una significativa riduzione della traccia radar, ottenuta anche grazie all'utilizzo di materiali radar assorbenti, e di quella termica, in quanto opportunamente raffreddata. La segnatura radar complessiva della naveche risulta contenuta anche grazie al ridotto profilo dello scafo.
L'apparato motore costituito da quattro motori diesel MTU 16V 396 da oltre 3.400 Hp ciascuno era collocato in due sale macchine separate e ogni motore collegato a un proprio asse. La potenza dell'apparato motore era tale da far raggiungere a queste unità una velocità di punta superiore ai 33 nodi, alla quale corrisponde un'autonomia di 2.200 miglia, e una di crociera di circa 20 nodi con un'autonomia pari, in questo caso, a 4.800 miglia che permettevano a queste unità di operare sia come unità litoranene, sia di essere utilizzate in altura anche per missioni tipiche delle unità di squadra.
L'elettronica di bordo è costituita da un articolato e sofisticato complesso di sensori. Quelli principali, il radar di ricerca aerea e di superficie e il radar di tiro sono diversi tra le due sottosclassi, mentre sono uguali il radar di navigazione e il sistema elettro-ottico per la sorveglianza diurna/notturna con un Flir, una Camera CCD e un telemetro laser. Come nelle precedenti Sa'ar l'elettronica è uno dei punti di forza di queste unità con una suite integrata di guerra elettronica che comprende comprendente un sistema ESM per individuazione, analisi e identificazione dei segnali elettronici, un apparato di jamming per il disturbo elettronico dei missili in arrivo, che possono poi essere contrastati anche da un sistema di lancio di decoys, apparato RWR Elisra NS-9003A/9005, lanciachaff Elbit costruiti dall'Israel Aerospace Industries.
L'insieme dei sensori e dei sistemi è integrato in un sistema di combattimento adeguato che utilizza console multifunzionali basate su sistemi operativi di tipo commerciale, semplici da usare e da aggiornare, consentendo l'integrazione dei dati forniti dai sensori stessi e di quelli ottenuti da altre fonti, che possono essere altre unità navali, piattaforme terrestri o piattaforme aeree, con insieme sviluppato di apparati di comunicazione, operanti nelle bande HF, VHF, UHF e data-link utilizzati per il trasferimento ad alta velocità dei dati.
Il tutto viene gestito da un equipaggio relativamente ridotto composto da 53 tra ufficiali, sottufficiali e comuni.
Tipo Aliya
Le unità della sottoclasse Aliya sono state le prime navi israeliane a imbarcare una componente aerea. Le unità potevano imbarcare uno o due elicotteri di cui uno da ricoverare nell'hangar e l'altro nella piattaforma di atterraggio. Inizialmente gli elicotteri erano un Bell 206 o un HH 65 Dauphin o due MD 500, sostituiti successivamente da un Eurocopter Panther.
Le unità realizzate furono due: la capoclasse "Aliya", varata nell'agosto del 1980 e l'unità gemella "Geula" varata a dicembre dello stesso anno.
L'armamento era costituito da quattro missili antinave Harpoon, quattro missili Gabriel Mk II, una mitragliera da 40 mm, poi sostituita nel 1986 da un sistema CIWS Phalanx, due mitragliere antiaeree Oerlikon 20 mm e due mitragliatrici da 12,7 mm Browning M2.
Il radar di ricerca aerea e di superficie era un Thales Neptune e il radar di tiro un Orion di fabbricazione italiana.
Nell'agosto del 1984 le due unità vennero inviate a distruggere le postazioni terroristiche di Nahr al-Bared, nel nord del Libano. I due MD 500 decollati dal ponte di volo dell'"Aliya" e i due dell'unità gemella "Geula" colpirono con successo i bersagli. Nel luglio del 1985 le due unità portarono a termine una simile missione nei pressi di Nahr al-Bared.
Nel gennaio 2004 le due navi vennero vendute al Messico. "Aliya" e "Geula" rispettivamente con i nomi di ARM Huracán e ARM Tormenta innalzarono la Pabellòn Nacional dopo la cerimonia di consegna avvenuta il 23 agosto del 2004. Gli israeliani prima della vendita avrebbero rimosso i missili Harpoon.
Dal progetto delle "Aliya" è stato sviluppato il progetto delle corvette Classe Sa'ar V.
Classe Hetz
La caratteristica più rilevante di queste unità è data dal fatto che in termini di rapporto tra potenza di fuoco e dislocamento sono considerate le più potenti navi da guerra del mondoin quanto su di una piattaforma di dimensioni relativamente contenute sono presenti un numero veramente elevato di sistemi d'arma. Per quanto riguarda l'armamento artiglieresco il CIWS Phalanx (Close in weapon system) collocato a prua, con le sue sei canne rotanti da 20 mm e i propri apparati di ricerca e tracciamento garantisce la difesa dai missili antinave, mentre il cannone da 76 mm Compatto di fabbricazione italiana, costruito dalla Oto Melara di La Spezia, posto a poppa, e di fatto l'arma di maggior calibro in dotazione alla Marina israeliana, è utile sia contro bersagli navali, sia contro bersagli aerei, sia nel bombardamento contro-costa. L'armamento leggero è costituito da due mitragliere antiaeree Oerlikon 20 mm e due mitragliatrici da 12,7 mm Browning M2 ed è inoltre possibile installare due affusti stabilizzati Typhoon con un pezzo da 25 mm ciascuno, realizzato dall'israeliana Rafael.
Per quanto riguarda la dotazione missilistica è costituita da otto missili antinave Harpoon in due lanciamissili quadrupli, fino a seimissili Gabriel Mk II in due lanciamizzili tripli brandeggiabili o fino a 32 missili Barak I in due VLS, con un totale di 16 missili pronti al lancio più una ricarica di atri 16 missili. Ai missili Barak è affidato il contrasto di bersagli aerei, sia velivoli ad ala fissa, sia ad ala rotante, ma anche di missili e assicurano la difesa dell'unità a 360° fino a una quota di 5,5 Km e di 10 km di portata, mentre per quanto riguarda il contrasto dei bersagli di superficie, sono imbarcati due sistemi differenti: il missile a lungo raggio Harpoon con un raggio d'azione portata oltre 130 km e sei missili a medio raggio Gabriel II di 36 km di portata massima. La presenza dei Gabriel è però alternativa ai Barak che sono missili antiaerei. In alcune unità erano presenti un lanciamissile triplo dei Gabriel e un VLS per i Barak, ma essendo già le unità dotate di un sistema missilistico antinave i missili Gabriel sono stati progressivamente rimossi fino alla totale rimozione nel 2006.
Rispetto alle "Aliya" il radar di ricerca aerea e di superficie "Neptune" è stato sostituito dal radar EL/M-2228S in banda S tipo AMDS (Automatic Missile Detection System) che oltre ad assolvere le funzioni di sorveglianza aerea e di superficie ha anche ulteriori capacità nel settore della direzione del tiro. Il radar di tiro Orion è stato sostituito dal radar Elta EL/M-2221 Stgr (Search, Track & Guidance/Gunnery Radar) in doppia banda X e Ka, dedicato al controllo del missile Barak-1 e per la direzione del tiro del cannone da 76/62 Compatto.
Lo sviluppo e la costruzione di queste unità è stato per certi versi travagliato. Inizialmente era stato prevista la costruzione di due unità elicotteristiche, "Aliya" e "Geula" e tre unità di attacco rapido, "Romach", "Keshet" e "Nirit", che sacrificando la componente aerea imbarcata in cambio di un armamento notevolmente più potente. Le prime due sostituivano due unità omonime Sa'ar IV vendute al Cile rispettivamente nel 1979 e nel 1980. Delle due unità la prima, varata nel 1981 è entrata in servizio lo stesso anno, la seconda è stata varata ed è entrata in servizio nel 1982. La costruzione della terza unità, denominaa "Nirit", era stata avviata nel 1984, ma venne sospesa per mancanza di fondi.
Nel 1988 la Marina israeliana decise di ammodernare le Sa'ar IV e la costruzione della "Nirit" venne ripresa e la nave varata nel 1990 è entrata in servizio nel 1991 ribattezzata "Hetz" con sistemi più moderni e di conseguenza anche le altre due unità, precedentemente entrate in servizio, "Romach" e "Keshet" vennero aggiornate agli stessi standard operativi della "Hetz".
Altre tre unità, denominate Kidon, Tarshish eYaffo sono entrate in servizio rispettivamente nel 1994, nel 1995 e nel 1998. Sulle tre unità vennero imbarcati sistemi e armi provenienti da tre unità omonime della Classe Sa'ar IV che erano state smantellate. Altre due unità denominate "Herev" e "Sufa" sono rispettivamente entrate in servizio nel 2002 e nel 2003, portando a otto le unità del "tipo Hetz" che costituiscono l'ossatura del corpo navale israeliano.
ENGLISH
The Sa'ar 4.5-class missile boats (Hebrew: סער 4.5) is a class of Israeli Sea Corps missile boats designed and built by Israel Shipyards Ltd. as an improved and stretched Sa'ar 4-class missile boat. There are two different subclasses that are both named Sa'ar 4.5. The first subclass was initially called Chochit (Hebrew: חוחית), but renamed to Aliya (Hebrew: עליה). Two Aliya-subclass boats are in service with the Mexican Navy. The second subclass was initially called Nirit (Hebrew: נירית) but renamed to Hetz (Hebrew: חץ).
History
The original construction plan for Sa'ar 4.5-class missile boats included:
Two (2) helicopter-equipped boats (Aliya subclass) :
- INS Aliya
- INS Geula
Three (3) ordinary missile boats (Hetz subclass):
- INS Romach (launched and commissioned in 1981),
- INS Keshet (launched and commissioned in 1982) and
- INS Nirit
The keel of INS Nirit was laid in 1984 but the construction ceased due to lack of funds and it was finally launched in 1990 and commissioned in 1991 with some modern equipment, eventuality renamed to INS Hetz. Consequently the older INS Romach and INS Keshet were upgraded to match the INS Hetz specifications.
INS Kidon, INS Tarshish, and INS Yaffo' commissioned in 1997, 1997, and 1998 respectively. Particularly INS Kidon and INS Yaffo were built comprising various older systems that were disassembled from Sa'ar 4-class boats with the same names, atop brand new Sa'ar 4.5-class hulls. INS Tarshish possibly also comprised some weapon systems demounted from the Sa'ar 4-class missile boat with the same name, atop a new Sa'ar 4.5-class hull.
Another two further-upgraded Sa'ar 4.5 Hetz-subclass missile boats called INS Herev and INS Sufa were commissioned in 2002 and 2003, raising the number of Sa'ar 4.5 Hetz-subclass missile boats to eight.
Subclasses
Aliya subclass
The first two Sa'ar 4.5 boats were Aliya subclass. Two boats of this version were built and launched in 1980, the first one being INS Aliya, followed by INS Geula. Additionally to the anti-ship missiles, these missile boats were equipped with aviation facilities that could accommodate two (one on a regular basis) Bell 206, MD 500, or HH-65 helicopters. Eurocopter Panther was the last helicopter deployed on these boats in the Israeli Navy. The Aliya subclass are the smallest warships with a helipad and helicopter hangar.
In August 1984, INS Aliya and INS Geula were sent to destroy a terrorist facility in Nahr al-Bared, northern Lebanon. Two MD 500 Defenders from INS Aliya and another two from INS Geula successfully hit the target. In July 1985, INS Aliya and INS Geula carried out a similar mission near Nahr al-Bared.
Hetz subclass
Sa'ar 4.5 Hetz-subclass missile boats lack the helicopter facilities of the Aliya subclass, but have more weapon systems fitted. They are largely based on the Sa'ar 4-class missile boat with improvements in electronic systems: command and control, detection, classification and identification, fire control system, radar (EL/M-2258 active electronically scanned array), sonar, electronic warfare and communications. The engines and propulsion systems were also upgraded. The boat itself is 4 metres (13 ft) longer than the Sa'ar 4-class missile boats to accommodate the new systems.
Users
Israel
As of 2014, eight Hetz-subclass boats are in service with the Israeli Navy.
Mexico
In January 2004 both INS Aliya and INS Geula were sold to Mexico for service in the Mexican Navy. On August 23, 2004 the boats were relaunched in Mexico renamed ARM Huracán and ARM Tormenta. Press reports indicate that Israel removed the Harpoon missile systems prior to the sale, however, the Gabriel anti-ship missile systems were included in the package.
Greece
The Hellenic Coast Guard bought three offshore patrol boats based on the Sa'ar 4.5 Nirit-class design, but armed only with a 30 mm gun. A crane is installed at the deck space normally reserved for missiles.
(Web, Google, Wikipedia, You Tube)
