L'S-400 Triumph (in cirillico С-400 Триумф, nome in codice NATO SA-21 Growler)

L'S-400 Triumph (in cirillico С-400 Триумф, nome in codice NATO SA-21 Growler), in precedenza identificato come s-300-PMU 3, è un sistema d'arma antiaereo di nuova generazione sviluppato da NPO Almaz, azienda russa del settore difesa, prodotto da MKB Fakel, azienda di stato russa con sede a Chimki, ed esportato da Rosoboronexport.

Sarebbe un sistema d'arma molto superiore alla precedente serie S-300 e nelle sue versioni per l'export è stato oggetto di contratti di fornitura per vari paesi, tra cui la Cina, l'India, la Turchia e l'Arabia Saudita.

L'S-400 è stato progettato come sistema d'arma capace di intercettare e colpire aerei da guerra e missili balistici e da crociera che volano a una velocità fino a 4,8 km/s (17.000 km/h). Il sistema può individuare fino a 36 obiettivi contemporaneamente (80 nelle nuove versioni) in un raggio che va da 30 a 400 km in base al tipo di missile utilizzato (quest'ultima distanza viene raggiunta con il missile 40N6 con compiti ABM e anti AWACS).

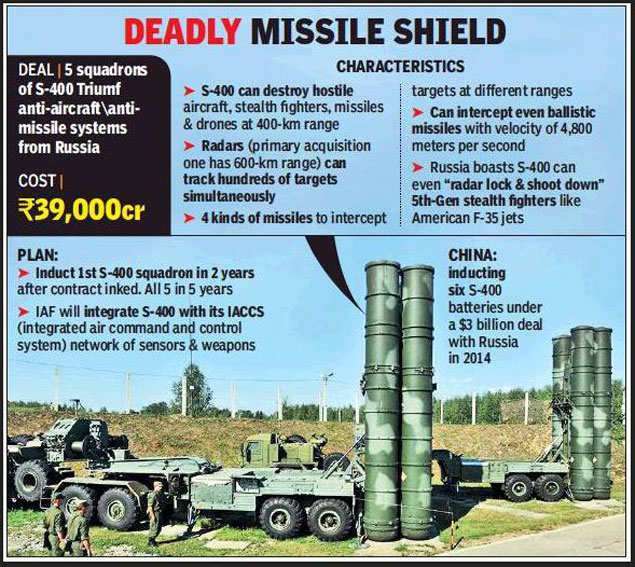

Nella sua versione per l'esercito russo (almeno fino al 2010), il sistema è costituito dal posto di comando 55K6E e dal radar 91N6E di acquisizione, gestiti con il sistema di gestione del combattimento 30K6E. Il posto di comando è affiancato, in genere, da 6 complessi 98Zh6E, ognuno dei quali comprendente un radar 92N6E di ingaggio e un numero variabile di TEL 5P85SE2/5P85TE2, armati con 4 missili 48N6E2/E3; a complemento di tutto ciò, vi è un sistema di supporto logistico 30Ts6E comprendente lo stivaggio dei missili ed equipaggiamenti di manutenzione.

Caratteristiche del missile 48N6E3:

Raggio d'azione: 250 km.
Velocità del missile: 4800 m/s.

Caratteristiche del missile 9M96E:

Raggio d'azione: 40 km.
Velocità del missile: 7500 m/s.

Esportazione:

Cina Nel novembre 2014 Mosca e Pechino hanno firmato un accordo da 3 miliardi di dollari per la fornitura di sei battaglioni del sistema antiaereo/antimissile S-400 che permetteranno di rafforzare in modo significativo la difesa aerea della Cina. Le prime consegne sono avvenute tra la fine del 2017 e l'inizio del 2018.
Arabia Saudita Nell'ottobre 2017, in occasione di una sua visita di stato in Russia, re Salman dell'Arabia Saudita ha raggiunto con Vladimir Putin un accordo per la fornitura del sistema d'arma alla difesa del suo paese.

Sviluppo

Lo sviluppo del sistema S-400 è iniziato alla fine degli anni '80 e il sistema è stato annunciato dall'aviazione russa nel gennaio 1993. Il 12 febbraio 1999 sono stati effettuati i primi test, che a quanto si dice abbiano avuto successo, a Kapustin Yar ad Astrakhan, e nel 2001 l'S-400 doveva essere dispiegato dall'esercito russo.

Nel 2003 è risultato evidente che il sistema non era pronto per lo spiegamento. In agosto, due alti funzionari militari hanno espresso preoccupazione per il fatto che l'S-400 era in fase di prova con intercettori "obsoleti" del sistema S-300P e hanno concluso che non era pronto per il dispiegamento. Il completamento del progetto è stato annunciato nel febbraio 2004 e in aprile un missile balistico è stato intercettato con successo in una prova del missile 48N6DM aggiornato. Nel 2007, il sistema è stato approvato per il servizio. La Russia ha accettato per il servizio del missile a lungo raggio 40N6 per il sistema di difesa aerea S-400, una fonte nel settore della difesa nazionale ha detto TASS agenzia di stampa nel mese di ottobre 2018.

Struttura

Il 30K6E è un sistema di amministrazione che gestisce otto divisioni (battaglioni). Il 55K6E è un centro di comando e controllo basato sugli Ural-532301. Il 91N6E è un sistema di rilevamento radar panoramico (portata 600 km) con protezione contro gli inceppamenti, montato su un MZKT-7930. Il sistema in banda S è in grado di tracciare 300 bersagli. Sei battaglioni di sistemi missilistici terra-aria 98ZH6E (un sistema di combattimento indipendente) possono inseguire da soli non più di sei bersagli, con due battaglioni aggiuntivi se si trovano entro un raggio di 40 chilometri (25 miglia). Il 92N6E (o 92N2E) è un radar multifunzionale con un raggio d'azione di 400 chilometri (250 miglia) in grado di tracciare 100 bersagli. Il lanciatore 5P85TE2 e il 5P85SE2 su rimorchio (fino a 12 lanciatori) sono utilizzati per il lancio. Il 48N6E, 48N6E2, 48N6E3, 48N6DM, 9M96E, 9M96E2 e l'ultra-lungo raggio 40N6E sono autorizzati da un decreto presidenziale russo.

Secondo il governo russo, l'S-400 utilizza un array attivo a scansione elettronica.

Gli elementi opzionali della S-400 (98ZH6E) includono il 15I6ME-98ZH6E, con una copertura di 30, 60 e 90 km oltre la copertura 30K6E. Il 96L6E ha una portata di rilevamento di 300 km (190 miglia). Il 40B6M è l'alloggiamento per il radar 92N6E o 96L6E. Il Protivnik-GE è un radar UHF anti-stealth con una portata di 400 chilometri (250 miglia). Il sensore passivo Moscow-1 è 21⁄2 volte più efficace del Protivnik, con una portata di 400 chilometri (250 miglia) Orion per un sistema di difesa aerea con designazione del bersaglio, e l'Avtobaza-M e Orion+ Avtobaza aggiunge un rilevamento ad alta precisione. Le versioni 1RL220BE sarebbero state utilizzate per il jamming. I missili S-200D Dubna (SA-5c) della portata di 400 km (250 mi) e i sistemi radar della famiglia S-300 P possono essere utilizzati senza ulteriori centri di comando e controllo. Possono essere guidati anche i missili S-300 (SA-20A, SA-20B). Gli aerei A-50 e A-50U forniscono l'allarme rapido e la designazione dei bersagli di comando e controllo.

Il sistema di controllo 30К6Е può essere integrato con il sistema S-400 Triumph 98ZH6E; l'S-300PMU2 (attraverso il sistema di controllo 83М6Е2); l'S-300PMU1 (attraverso il sistema di controllo 83М6Е); il Tor-M1 attraverso il posto di comando batteria Ranzhir-M; il Pantsir-S1 attraverso il veicolo con batteria al piombo. I radar Protivnik-GE e Gamma-DE, integrati con il sistema radar 92H6E, consentono la comunicazione tra ogni batteria con i posti di comando senior Baikal-E e simili; i vicini sistemi amministrativi 30К6Е, 83М6Е e 83М6Е2; il posto di comando Polyana-D4М1; posto di comando per aerei da combattimento e radar mobili a lungo raggio. Il sistema Nebo-M è progettato per dare la caccia al caccia al caccia a colpi di artiglieria F-35. Il componente VHF del sistema fornisce la ricerca e il tracciamento del settore, mentre i componenti in banda X e L forniscono la capacità di tracciamento fine. Un buon posizionamento dei radar rispetto all'asse di minaccia consente alle componenti in banda L e X di illuminare il bersaglio in arrivo da angoli in cui il bersaglio RCS non è ottimale. I tentativi di oscurare il Nebo-M sarebbero problematici, poiché tutti i radar hanno una capacità di traccia angolare passiva contro i disturbatori; il jamming permette una triangolazione passiva del bersaglio utilizzando tre uscite a traccia angolare. Il RLM-S e RLM-D hanno una migliore precisione di tracciamento in elevazione rispetto al RLM-M, e il Nebo M dovrebbe essere in grado di produrre tracce di alta qualità adatte per la guida a metà percorso dei moderni missili terra-aria e la guida della traiettoria dei vecchi SAM.

La stazione radar mobile SHF Gamma-C1E ha una portata di rilevamento di 300 chilometri (190 miglia). La stazione radar mobile VHF Nebo e la stazione radar Resonance-NE hanno un raggio di rilevamento di 1.200 chilometri e 65 chilometri fino a 500 metri di altezza. Tutti i localizzatori radar della famiglia Nebo sono raddoppiati per la difesa aerea dell'esercito. Negli anni '70 sono stati utilizzati i radar mobili a lungo raggio UHF 5H87 e SHF 5H69 a bassa quota. un obiettivo degli anni '80 era il rilevamento ad un'altezza di 10 metri ad una distanza di 40 km. Il computer Elbrus-90 viene utilizzato per controllare il sistema.

Per l'esportazione verso clienti stranieri, con l'obiettivo di integrare i sistemi di difesa aerea dei clienti esistenti, sono in corso ulteriori lavori di miglioramento del sistema amministrativo 30K6E per l'abbinamento informatico con gli anti-schede.

Componenti

91N6E

Portata 150 km, massimo raggio d'azione (il raggio di rilevamento è più ampio);
Per un bersaglio balistico (velocità di 4800 m/s e sezione radar di 0,4 metri quadrati): 230 km;
Per un target con RCS di 4 metri quadrati: 390 km;
Per l'individuazione dei tipi di bombardieri di dimensioni strategiche: 570 km;

Centro di comando PBU 55K6E.

Funzionamento automatico, funge da centro di comando per l'intero sistema (tutti i battaglioni e tutte le risorse esterne comprese quelle passive). La distanza massima tra il centro di comando e il battaglione di 98ZH6E con l'uso di ricetrasmettitori è fino a 100 km.

Nel 2014 è stato introdotto un nuovo tipo di trasportatore, migliorando la mobilità del sistema. Il consumo di carburante è stato ridotto del 35%. Il costo totale del lanciatore effettivamente sceso del 25% (Il costo dei trasportatori nel 2014 era di circa 240 mila dollari]).

Missili

Un sistema comprendente fino a 8 divisioni (battaglioni) può controllare fino a 72 lanciatori, con un massimo di 384 missili (compresi i missili con una portata inferiore a 250 km (160 miglia)).

I missili sono lanciati da un sistema a gas dai tubi di lancio fino a 30 metri in aria prima che il motore del razzo si accenda, il che aumenta il massimo e diminuisce la portata minima. Nell'aprile 2015 è stato effettuato con successo un test di tiro del missile su un bersaglio aereo ad una distanza di 400 km (250 miglia); i TEL che trasportano il 40N6 a lungo raggio potrebbero essere in grado di contenere solo due missili invece dei tipici quattro a causa delle sue dimensioni maggiori. Un'altra prova ha registrato un missile 9M96 utilizzando una testa mobile radar attivo, ha raggiunto un'altezza di 56 km.

Tutti i missili sono dotati di testata esplosiva diretta, il che aumenta la probabilità di distruzione completa degli obiettivi. Nel 2016, le truppe missilistiche antiaeree russe hanno ricevuto nuovi missili guidati per i sistemi di difesa S-300 e S-400. Il sistema missilistico antiaereo, progettato per distruggere gli aerei, missili da crociera e balistici, può anche essere utilizzato contro gli obiettivi a terra. L'S-400 è in grado di intercettare missili da crociera su un raggio d'azione di circa 40 km grazie alle loro traiettorie di volo a bassa quota.
